ESTUFAS DE PELLET Capítulo 2
MANUAL DE INSTALACIÓN Y USO pág.
14
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ Group S.p.A - Prohibida su reproducción

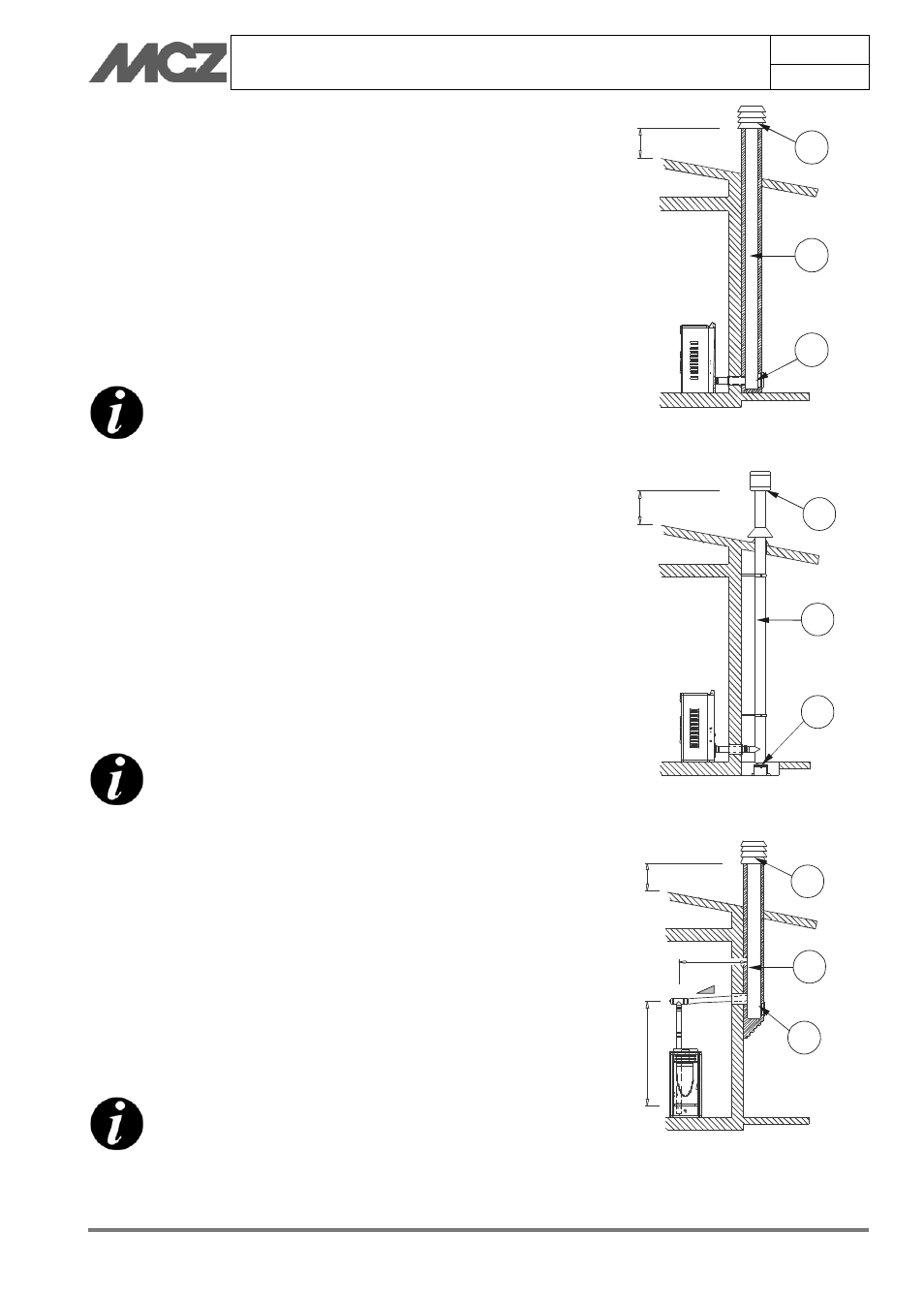

2.6. CONEXIÓN AL CONDUCTO DE HUMO
El conducto de humo debe tener unas dimensiones internas no superiores
a 20 x 20 cm o 20 cm de diámetro; en el caso de dimensiones superiores
o malas condiciones del conducto de humo (ej. fisuras, poco aislamiento,
etc.) se aconseja incluir en el conducto de humo un tubo de acero inox del
diámetro adecuado en todo su largo, hasta la cima.
Comprobar con herramientas adecuadas que haya un tiro mín. de 10 Pa.
Prever en la base del conducto de humo una inspección para la revisión
periódica y la limpieza que debe hacerse anualmente.
Efectuar la conexión de estanqueidad al conducto de humo con los racores
y tubos aconsejados por nosotros.
Comprobar obligatoriamente que esté instalado un cañón cortatiro según
la normativa vigente.
Este tipo de conexión, en caso de ausencia
momentánea de corriente, asegura la evacuación de
los humos.
2.7. CONEXIÓN A UN CONDUCTO EXTERNO CON
TUBO AISLADO O DOBLE PARED
El conducto externo debe tener unas dimensiones internas mínimas de 10
x 10 cm o 10 cm de diámetro y máximas de 20 x 20 cm o un diámetro de
20 cm.
Comprobar con herramientas adecuadas que haya un tiro de 10 Pa.
Se deben utilizar únicamente tubos aislados (pared doble) de acero inox
de interior liso (no se admiten tubos inox flexibles) fijados a la pared.
Prever en la base del conducto vertical externo una inspección para la
revisión periódica y la limpieza que debe hacerse anualmente.
Efectuar la conexión de estanqueidad al conducto de humo con los racores
y tubos aconsejados por nosotros.
Comprobar obligatoriamente que esté instalado un cañón cortatiro según
la normativa vigente.
Este tipo de conexión, en caso de ausencia
momentánea de corriente, asegura la evacuación de
los humos.
2.8. CONEXIÓN AL CONDUCTO DE HUMO
La conexión entre estufa y conducto de humo, para un buen
funcionamiento, no debe ser inferior al 3% de inclinación en los tramos
horizontales cuyo largo total no debe superar los 2/3 m y el tramo
vertical de un racor en forma de “T” a otro (cambio de dirección) no debe
ser inferior a 1,5 m.
Comprobar con herramientas adecuadas que haya un tiro mín. de 10 Pa.
Prever en la base del conducto de humo una inspección para la revisión
periódica y la limpieza que debe hacerse anualmente.
Efectuar la conexión de estanqueidad al conducto de humo con los racores
y tubos aconsejados por nosotros.
Comprobar obligatoriamente que esté instalado un cañón cortatiro según
la normativa vigente.
Este tipo de conexión, en caso de ausencia
momentánea de corriente, asegura la evacuación de
los humos.
0,5 mt. 1
2
3
1) Cañón cortatiro
2) Conducto de humo
3) Inspección
0,5 mt.
2
1
3
1) Cañón cortatiro
2) Conducto de humo
3) Inspección
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1
,5
m
t.
3
2
1
1) Cañón cortatiro
2) Conducto de humo
3) Inspección
