74
Cuando se configura 0 en la terminal S3 (n37), la terminal S1 se convierte en el
comando de marcha, la terminal S2 se convierte en el comando de paro, y la terminal
S3 se convierte en el comando de marcha adelante/en reversa (FWD/REV).
• Selección LOCAL/REMOTO (configuración: 17)
Seleccione la referencia de operación ya sea mediante el operador digital o
mediante las configuraciones de la selección del método de operación (n02) y la
selección de la frecuencia de referencia (n03). Está disponible la selección
LOCAL/REMOTO únicamente durante el paro.
Abierto: Marcha de acuerdo con la configuración de la selección del comando de
marcha (n02) o la selección de la frecuencia de referencia (n03)
Cerrado: Marcha mediante la frecuencia de referencia y el comando de marcha
desde el operador digital.
Ejemplo: Configuración n02 = 1, n03 = 2, n07 = 0.
Abierto: Marcha mediante la frecuencia de referencia desde la terminal de entrada
multifuncional FR y el comando de marcha desde las terminales de
entrada multifuncional de S1 a S5.
Cerrado: Marcha por frecuencia de referencia de volumen y el comando de marcha
desde el operador digital.
• Comando ARRIBA/ABAJO (UP/DOWN) (configuración: 34)
Cuando se introduce el comando de marcha FWD (REV), puede iniciar acelerac/
desacelerac introduciendo los comandos ARRIBA o ABAJO a las terminales de
entrada multifuncional S4 y S5. El cierre de la entrada S4 causará que se incremente
la frecuencia de salida. El cierre de la entrada S5 provocará que se reduzca la
frecuencia de salida (como se indica en la siguiente tabla). Cuando se especifican
los comandos ARRIBA/ABAJO por n39, cualquier función configurada en n38 se
Restab. de falla
El restablecimiento de falla no
es efectivo si está encendida la
señal de marcha. No. Terminal Configuración inicial
n36 S2 2
n37 S3 5
n38 S4 3
n39 S5 6

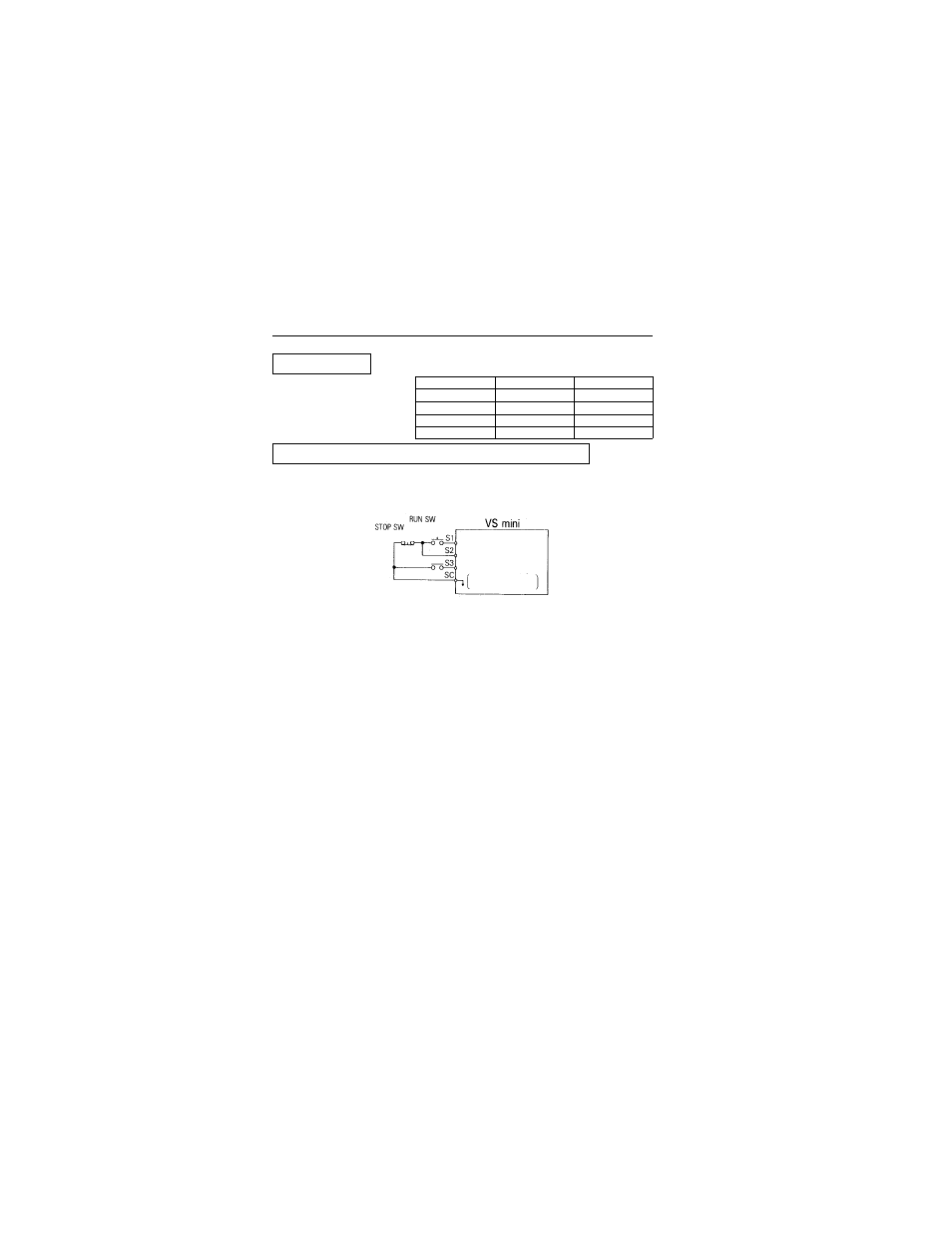

Función terminal en selección de secuencia de 3 cables
(CONTACTO NC) Comando de marcha
(Cuando la marcha está “cerrada”)
Comando de paro
(Cuando el comando paro está “abierto”)
Selección de marcha FWD/REV
cuando marcha FWD está “abierta”
cuando marcha REV está “cerrada”
(CONTACTO NA)
