Para producir una señal de detección de par tor sorsor excesivo, configure una
selección de función de terminal de salida n40 para “detección de torque excesivo”
[Configuración: 6 (contacto NA) o 7 (contacto NC)].
∗ Ancho de liberación de detección de torque excesivo (histéresis) se configuran aprox. 5% de la cor-
riente nominal del inversor.
• Selección de la función de detección del torque excesivo (n59)
(1) Para detectar un torque excesivo en la acelerac/desacelerac, configure 3 o 4.
(2) Para continuar la operación después de la detección del torque excesivo, configure
1 o 3.
Durante la detección, el operador muestra en pantalla la alarma “
”
(parpadeante).
(3) Para detener el inversor por una falla en la detección del torque excesivo, configure
2 o 4. En la detección, el operador muestra en pantalla la falla “ ”
(ENCENDIDO).
• Nivel de detección del torque excesivo (n60)
Configura el nivel actual del nivel de corriente de detección del torque excesivo en
unidades de 1%. (Corriente nominal del inversor = 100%)
Configuración de fábrica: 160%
• Tiempo de detección del torque excesivo (n61)
Si el tiempo en el que la corriente del motor excede el nivel de detección del torque
excesivo (n61), opera la función de detección del torque excesivo.
Configuración de fábrica: 0.1seg.
Configuración Descripción
0 No se proporciona la detección del torque excesivo
1
Detectado durante la velocidad acordada, (alarma).
La operación continúa después de la detección.
2
Detectado durante la velocidad acordada (falla). La operación se
detiene durante la detección.
3
Detectado durante la marcha, la operación continúa después de
la detección, (alarma).
4
Detectado durante la marcha, la operación se detiene durante la
detección. (falla).

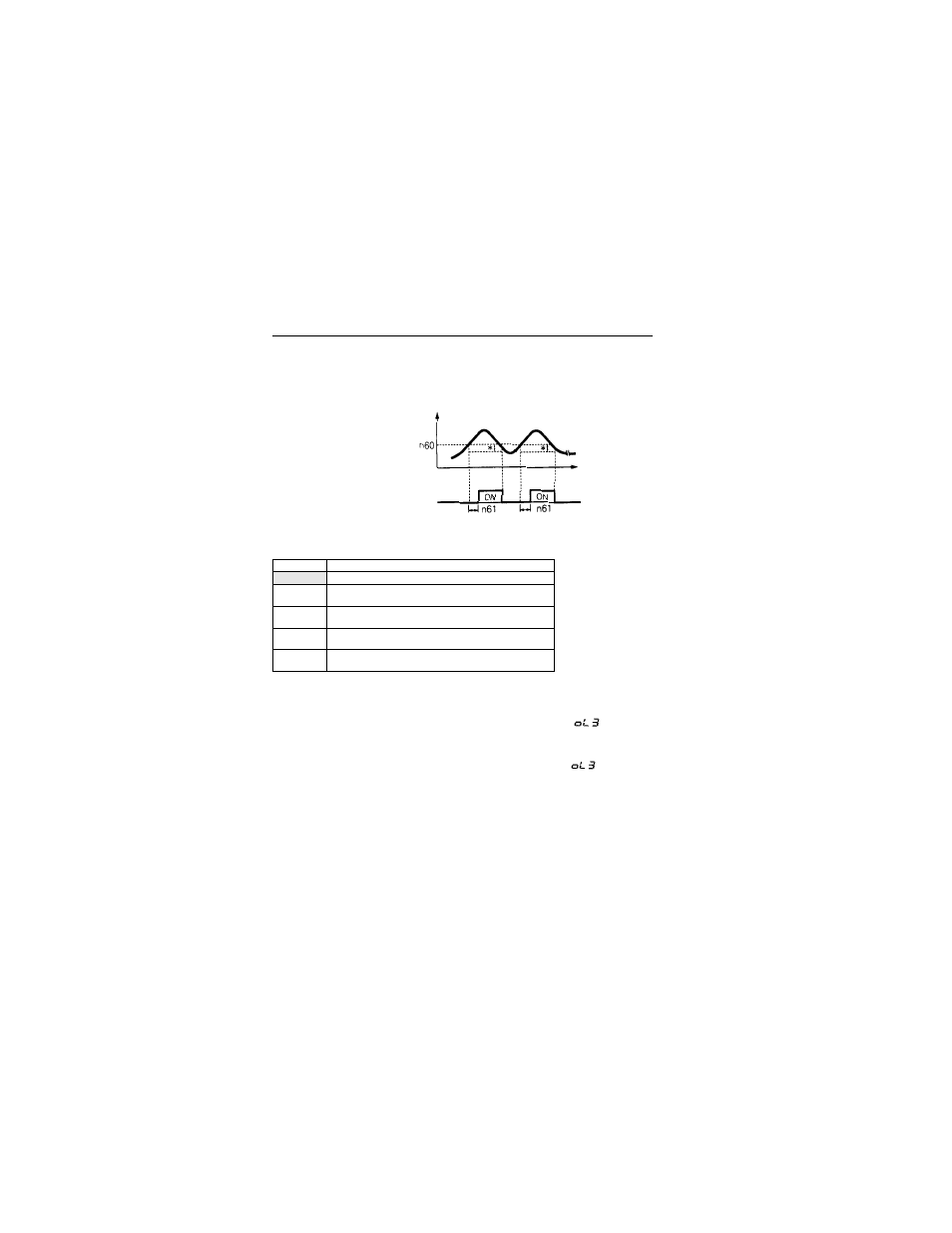

CORRIENTE DEL MOTOR
TIEMPO
SEÑAL DE SALIDA MULTIFUNCIONAL
(SEÑAL DE DETECCIÓN DEL TORQUE
EXCESIVO) TERMINAL MA, MB
