92

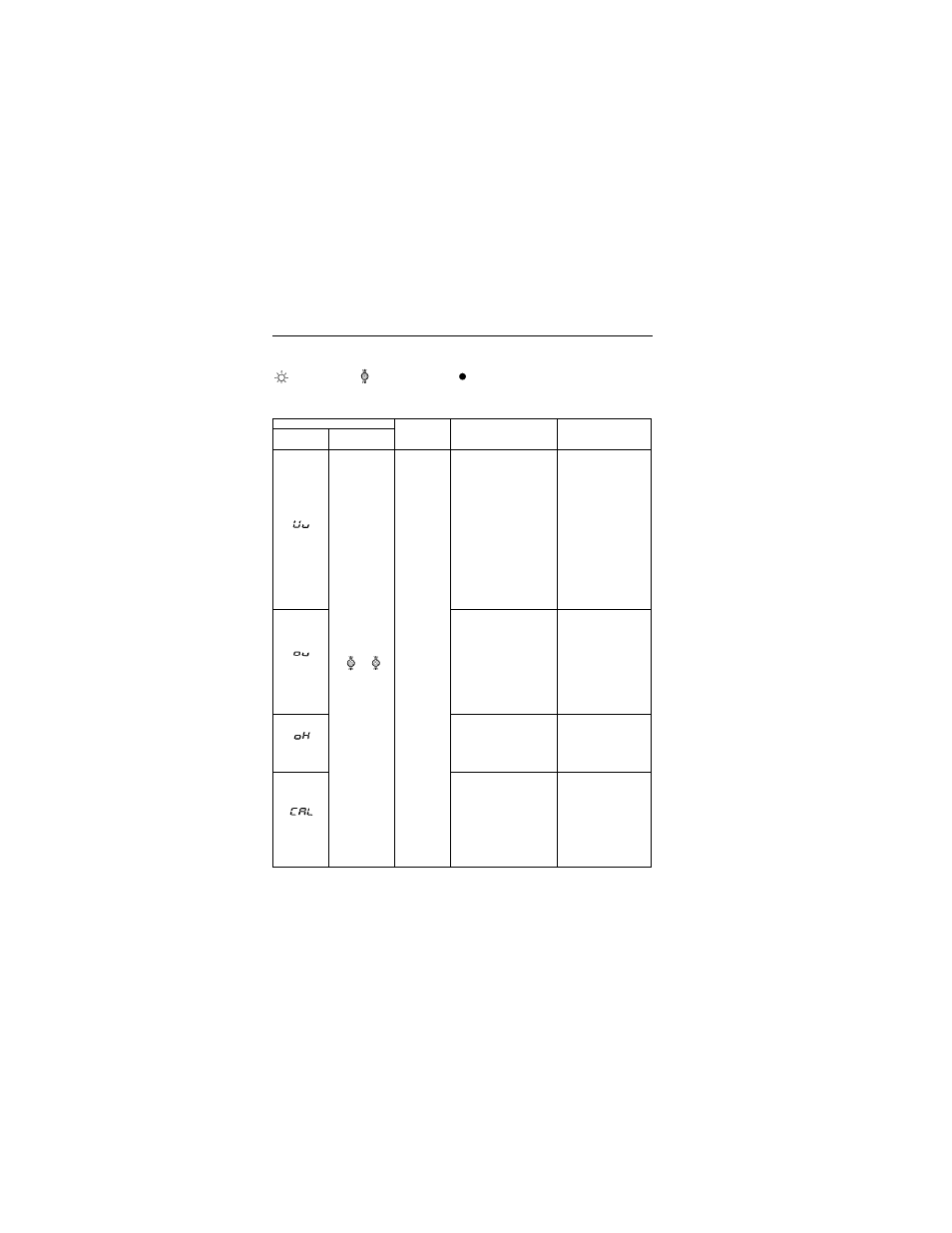

< Acciones correctivas de los modelos con operador digital >
Desplegado y contenido de las alarmas
Desplegado de las alarmas
Estado del
inversor
Explicación
Causas y acciones
correctivas
Operador
digital
MARCHA ALARMA
(Verde) (Rojo)
Parpadeante
Advertenca
Los contactos
de falla no
cambian el
estado.
UV (bajovoltaje del circuito
principal)
El voltaje de CD del circuito
principal cae por debajo del
nivel de detección de voltaje
bajo mientras que el inversor
produce la señal de apagado
(OFF).
200V: El voltaje de CD del
circuito principal
desciende por debajo
de aprox. 200V (160V
para mod. monofásico)
400V:El voltaje de CD del
circuito principal
desciende por debajo
de aprox. 400V.
Verifique lo siguiente:
• Voltaje de la fuente de
alimentación.
• El cableado de la fuente
de alimentación del
circuito principal.
• Que estén debidamente
apretados los tornillos
terminales.
Parpadeante
OV (sobrevoltaje del circuito
principal)
El voltaje de CD del circuito
principal excede el nivel de
detección de sobrevoltaje
mientras que el inversor
produce una señal de
APAGADO.
Nivel de detección: aprox.
410V o más (aprox. 820V
para clase 400V). Verifique el voltaje de la
fuente de alimentación.
Parpadeante
OH (sobrecalentamiento de la
aleta de enfriamiento)
La temperatura de la toma de
aire se eleva mientras que el
inversor produce una señal
de apagado (OFF). Verifique la temperatura
de la toma de aire.
Parpadeante
CAL (comunicaciones
MEMOBUS en espera)
No se han recibido datos
correctos del PLC cuando los
parámetros n02 (selección de
comando de operación) es 2
o n03 (selección de
frecuencia de referencia) es 6
y la energía está
ENCENDIDA. Verifique los dispositivos
de comunicación y las
señales de transmisión.
: ENC : Parpadeante : APAG
