27
• Componentes de montaje/desmontaje
Desmontaje y montaje del operador digital y las cubiertas

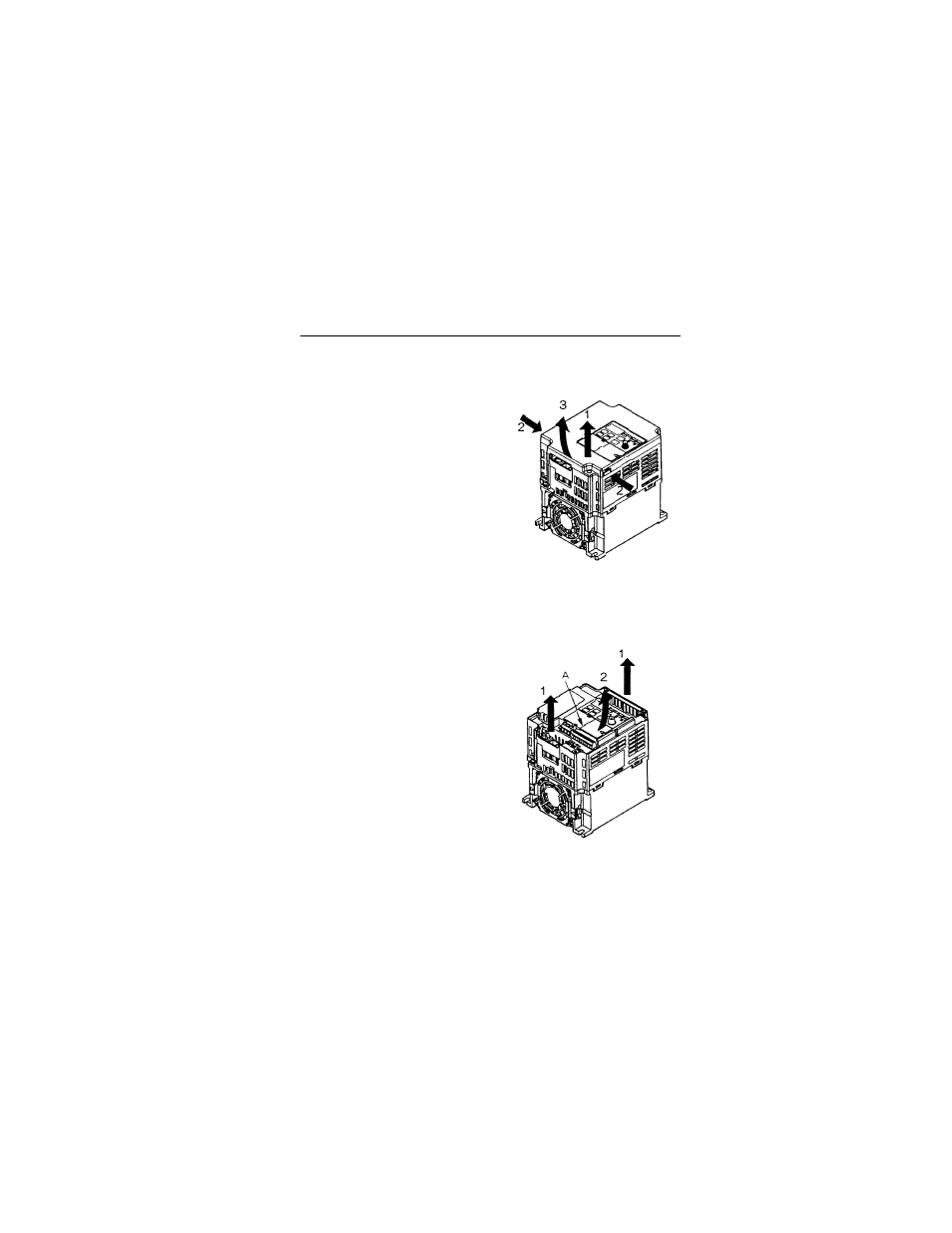

• Desmontaje de la cubierta frontal
Utilice un desarmador para aflojar el
tornillo de la superficie de la cubierta
frontal en el sentido de la flecha 1 para
desmontarlos. Luego presione .los lados
derecho e izquierdo en el sentido de la
flecha 2 y levante la cubierta frontal en el
sentido de la flecha 3.
• Montaje de la cubierta frontal
Inserte la mordaza de la parte superior de
la cubierta frontal en la ranura del inversor.
Presione la parte inferior de la cubierta
frontal hacia el estuche de plástico hasta
que cierre. Apriete los tornillos.
• Desmontaje de la cubierta opcional
Después de desmontar la cubierta frontal,
retire la cubierta opcional en el sentido de
la flecha 2 con la sección A como punto de
soporte.
• Montaje de la cubierta opcional
Monte la cubierta terminal en el orden
inverso del procedimiento de montaje
anterior.
• Desmontaje de la cubierta superior/
inferior
Después de desmontar la cubierta frontal,
levante las cubiertas superior e inferior en
el sentido de la flecha 1.
• Montaje de las cubiertas superior/
inferior
Monte la cubierta frontal en el orden
inverso del procedimiento de desmontaje
anterior.
