• Inversor con dimensión W (ancho) 108mm (4.25 pulgadas)
1. Desmontaje

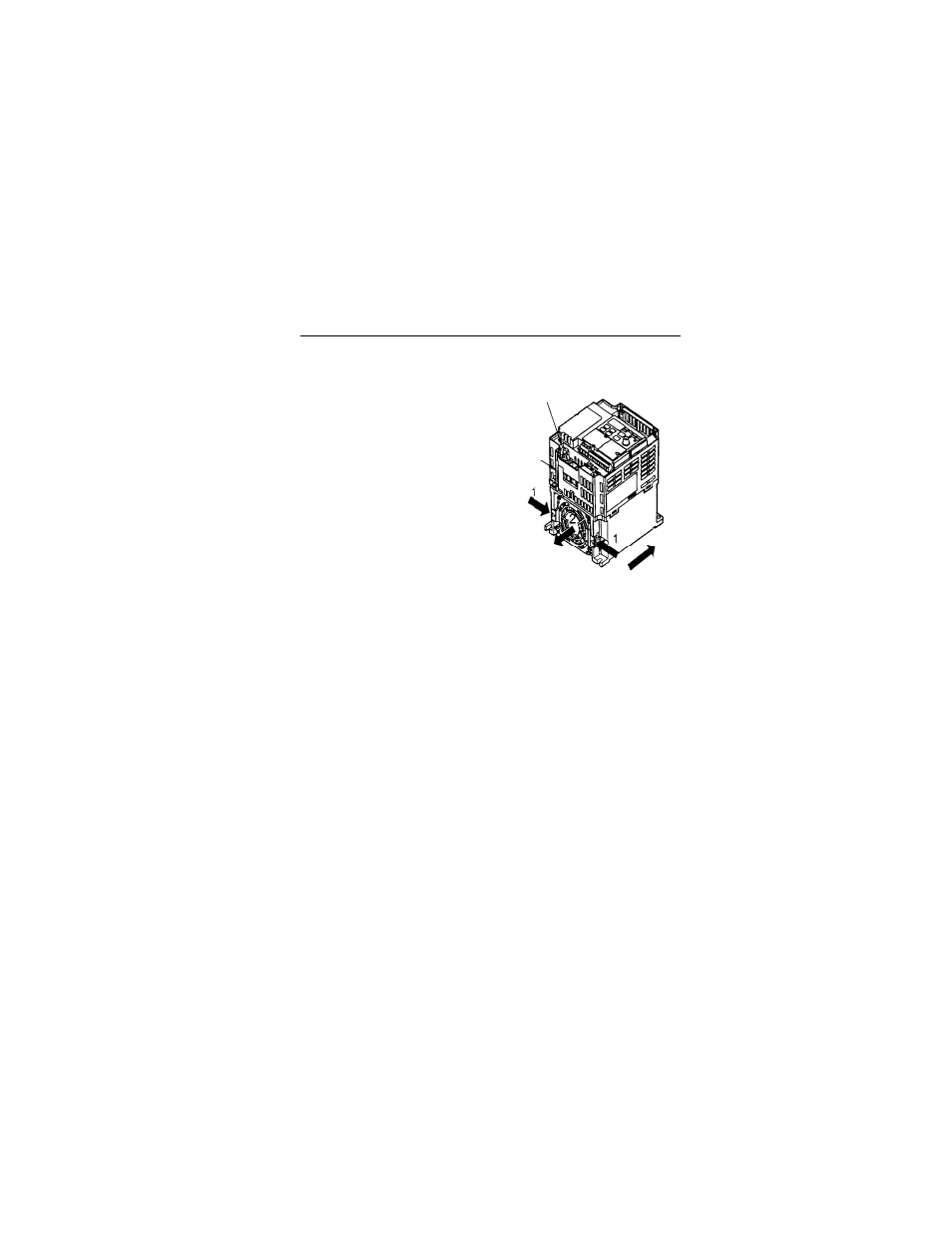

(1) Retire la cubierta frontal y la cubierta
terminal y después retire el conector del
ventilador de enfriamiento (CN10).
(2) Presione las mordazas derecha e izquerda
de la cubierta del ventilador hacia dentro
(en el sentido de la flecha 1), y jale la
cubierta del ventilador hacia abajo (en el
sentido de la flecha 2) para retirarla de la
unidad del inversor. Jale el cableado del
orificio de conducción del cable en la
parte del fondo del estuche de plástico.
(3) Abra los lados derecho e izquierdo de la
cubierta del ventilador para retirarla del
ventilador de enfriamiento.
2. Montaje
(1) Monte el ventilador de enfriamiento en la
cubierta del ventilador. La marca de
flecha que indica la dirección del flujo de
aire debe señalar en el sentido contrario de
la cubierta.
(2) Monte la cubierta del ventilador en el
inversor. Asegúrese de que las mordazas
derecha e izquierda de la cubierta del
ventilador entren a presión en la aleta de
enfriamiento. Conduzca el cableado
desde el orificio de conducción de entrada
de cable al fondo del estuche de plástico
hacia la parte interna del inversor.
(3) Conecte el cableado con el conector del
ventilador de enfriamiento (CN10) y
monte la cubierta frontal y la cubierta
terminal.
O
R
IF
IC
IO
D
E
CO
NDUCCI
Ó
N
DE
L CA
B
L
E
DIRECCIÓN DEL VIENTO
CABLE DEL VENTILADOR
DE ENFRIAMIENTO
