57
Ajuste de la señal de configuración de velocidad
La relación entre la señal de entrada analógica y la frecuencia de referencia interna
(terminal “FR”) se puede configurar mediante los parámetros n41 y n42.
(a) Ganancia de frecuencia de referencia (n41)
El nivel de voltaje de entrada analógico para la frecuencia máxima de salida (n09)
se puede configurar en las unidades de 1% (frecuencia máxima de salida
n09=100%).
* Configuración de fábrica : 100%
(b) Polarización de frecuencia de referencia (n42)
La frecuencia de referencia proporcionada cuando la entrada analógica es 0V (4mA
o 0mA) puede configurarse en las unidades de 1% (frecuencia máxima de salida
n09=100%).
* Configuración de fábrica : 0%

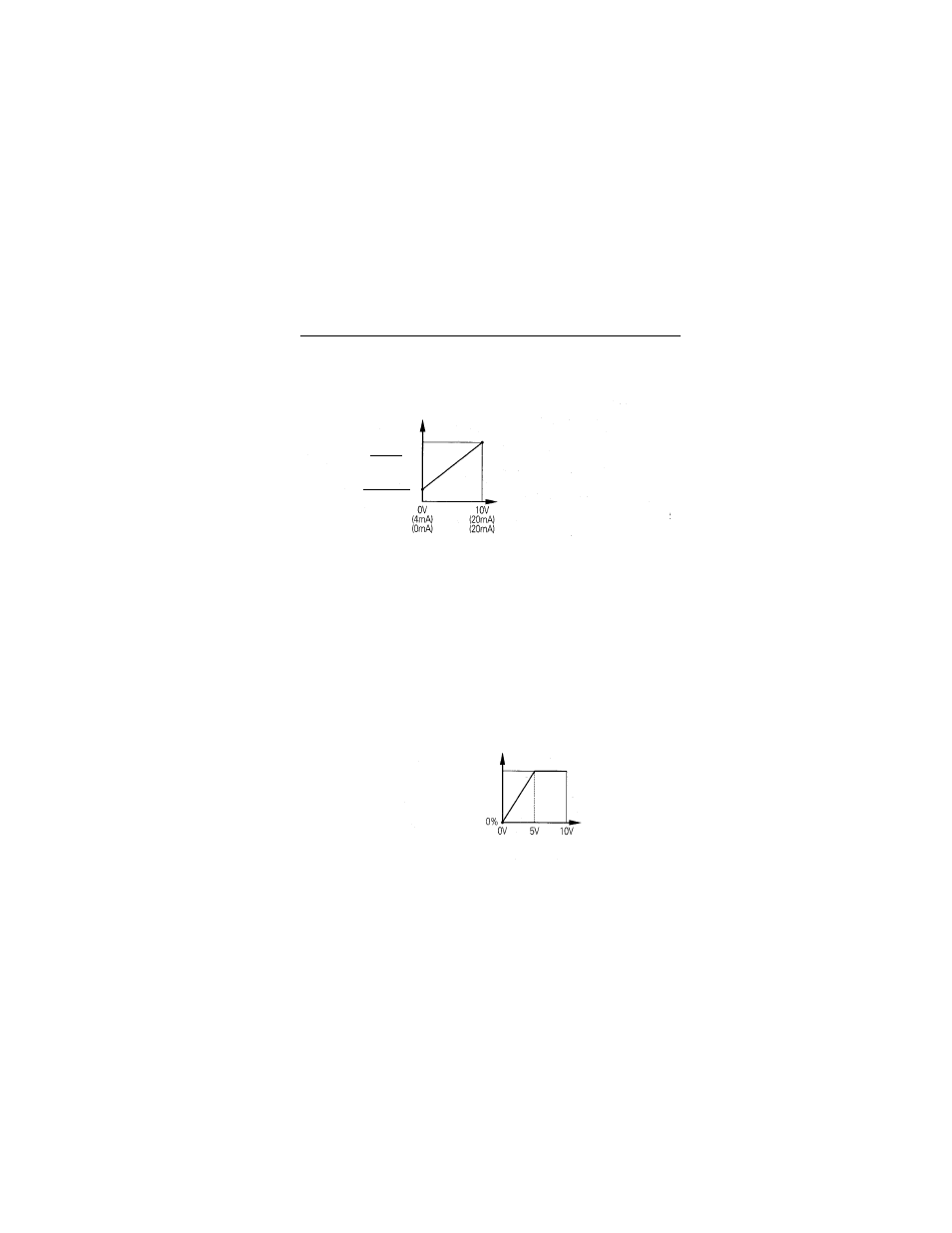

Ejemplo de configuración:
• Para operar el inversor con la frecuencia de referencia de 0% a 100% en entradas de
0 a 5V
FRECUENCIA DE SALIDA MÁX.
GANANCIA
100
X
FRECUENCIA DE SALIDA MÁX.
( ) Indica el valor cuando se selecciona la
entrada de referencia de corriente.
POLARIZACIÓN
100
X
frecuencia de referencia
FRECUENCIA MÁX. (100%)
Ganancia n41 = 200%
Polarización n42 = 0%
