Reemplazo del ventilador de enfriamiento

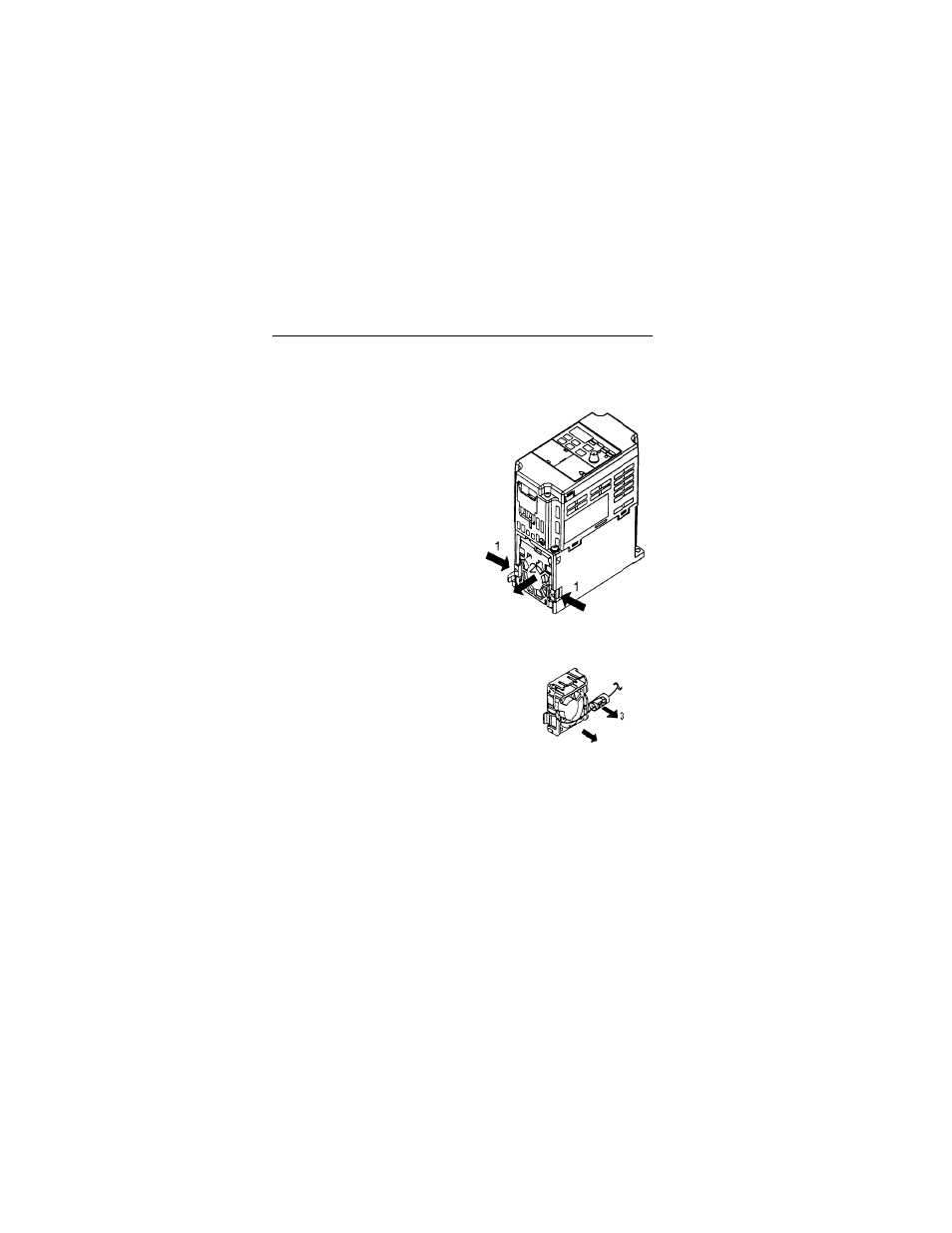

• Inversor con dimensión W (ancho) 2.68 pulgadas (68mm)
1. Desmontaje
(1) Presione las mordazas derecha e izquerda
de la cubierta del ventilador hacia dentro
(en el sentido de la flecha 1), y después
jálelas hacia fuera (en el sentido de la
flecha 2) para retirar el ensamble del
ventilador de la unidad del inversor.
(2) Jale con cuidado el cableado (en el sentido
de la flecha 3) desde la cara trasera de la
cubierta del ventilador y retire el tubo pro-
tector y el conector.
(3) Abra los lados izquierdo y derecho de la
cubierta del ventilador para retirar el
ventilador de enfriamiento de la cubierta.
2. Montaje
(1) Monte el ventilador de enfriamiento en la
cubierta del ventilador. La flecha que
indica la dirección del flujo de aire del
ventilador de aire debe señalar en el
sentido contrario de la cubierta.
(2) Coloque el conector y monte firmemente
el tubo protector. Monte la sección del
codo del conector en la cara trasera de la
cubierta del ventilador.
(3) Monte la cubierta del ventilador en el
inversor. Asegúrese de que las mordazas
derecha e izquierda de la cubierta del
ventilador entren a presión en la aleta de
enfriamiento.
DIRECCIÓN DE FLUJO DE AIRE
