APÉNDICE - Conformación de CE
Conformación de CE - Cumplimiento de directriz de voltaje bajo
(LVD)
(1) Estos circuitos son peligrosos y están apartados del acceso mediante separación
protectora.
(2) Estos circuitos no están apartados de los circuitos peligrosos mediante
separación protectora, sino sólo con aislamiento básico. No se puede tener
acceso a estos circuitos y no se deben interconectar con ningún circuito
accesible, a menos que estén aislados de los circuitos accesibles con aislamiento
complementario. Estos circuitos se pueden conectar únicamente a los siguientes
circuitos:
30VDC o menos (categoría de sobrevoltaje 2)
250 VAC o menos (categoría de sobrevoltaje 2)
(3) Estos circuitos no están apartados de los circuitos peligrosos mediante
separación protectora, sino únicamente con aislamiento básico. No se puede
tener acceso a estos circuitos y no se deben interconectar con ningún circuito
accesible, a menos que estén aislados de los circuitos accesibles mediante
aislamiento complementario.

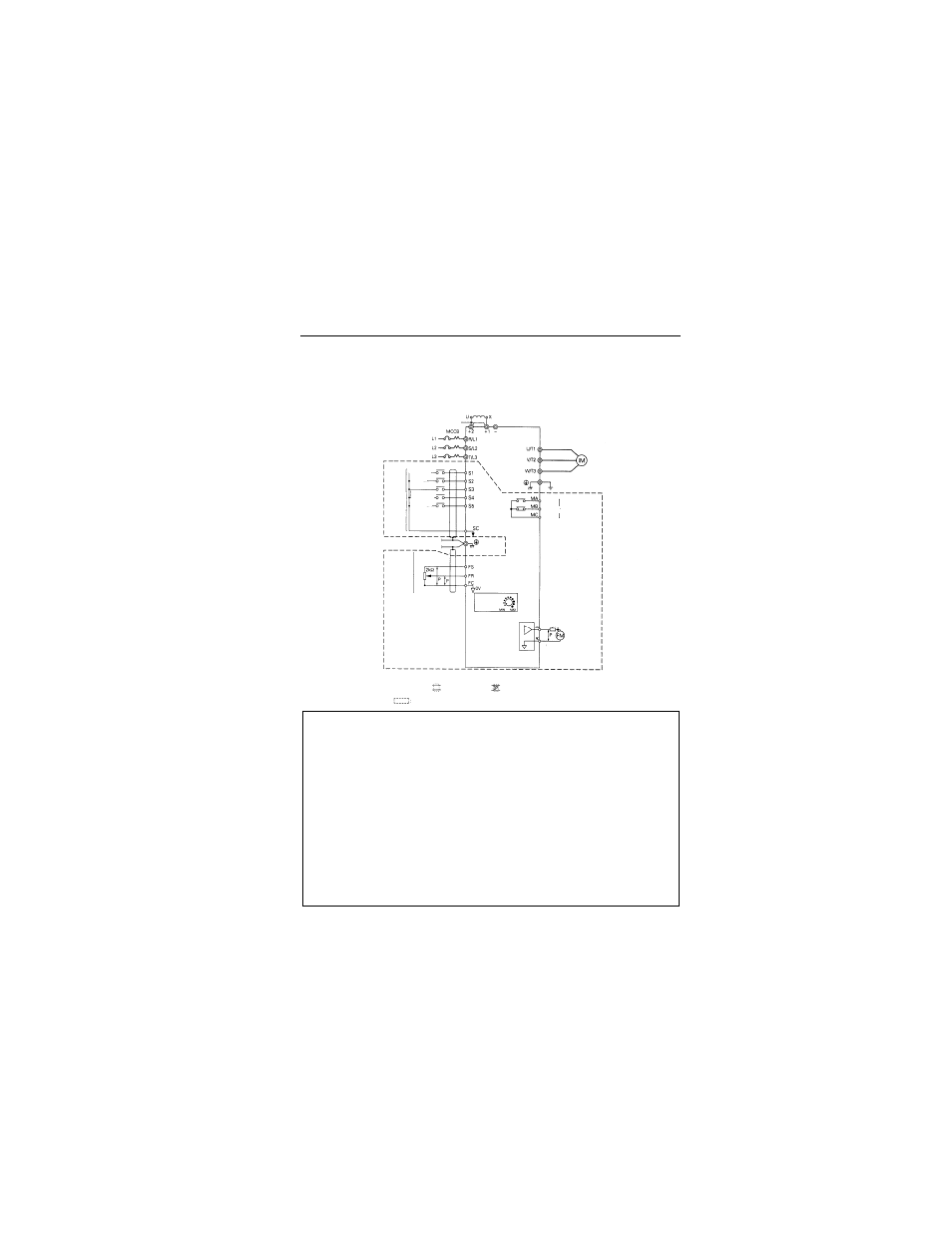

Barra de corto circuito*
Marcha adelante/
paro
Marcha en
reversa/paro
Reinicio por falla Entrada
multi-
funcional Falla externa
(sin contacto)
Referencia de
multivelocidades 1
En
marcha Salida multifuncional
250 VCA 1A o menos
30 VCD 1A o menos
Terminal de
conexión blindada
Tren de pulso de referencia de velocidad
(30kHz Max.)
Fuente de alimentación de configuración de frecuencia
(+12V 20mA)
Frecuencia de referencia de velocidad de
0 TO + 10V (20k -) o de 4 a 20 MA (250)
Volumen de configuración
de frecuencia del
operador digital
Frecuencia de
referencia
Salida del monitor
analógico
0 a 10VCD (2mA)
Frecuencia de salida
Blindado Alambres de par trenzado
Unicamente se proporciona aislamiento básico para las terminales de circuito de control.
Puede ser necesaria herramienta adicional en el producto final
Reactor de CD (opcional)
