• Cableado del circuito principal
• Fuente de alimentación de entrada
del circuito principal
Conecte el cableado de la fuente de
alimentación a las terminales de entrada
L1 (R), L2(S) y L3(T) [L1(R), L2(S) para
inversores monofásicos]. Nunca los
conecte a U/T1, V/T2, W/T3, -, +1, o +2.
De lo contrario se puede dañar el inversor.
El voltaje monofásico puede conectarse al
inversor pero no utilice la terminal T/L3
para ningún otro propósito.
• Conexión a tierra (utilice terminal de
conexión a tierra .)
Asegúrese de conectar a tierra la terminal de
tierra de acuerdo con el código local de
conexión a tierra. Nunca conecte a tierra el
VS mini J7 en máquinas de soldado, motores
u otros equipos eléctricos.
NOTE
En los modelos monofásicos de la
terminal T/L3 se conecta de manera
interna dentro del inversor. Nunca
use la terminal para otros propósi-
tos.
Cuando se utilizan varias unidades de VS
mini J7 una al lado de la otra, conecte a
tierra cada unidad como se muestra en los
ejemplos. No forme un bucle con los
cables de conexión a tierra.
• Cableado de las terminales del
circuito principal
Pase los cables a través del orificio de
cableado y conéctelos. Asegúrese de
montar la cubierta en su posición original .
Conecte con un desarmador Phillips
(plus).

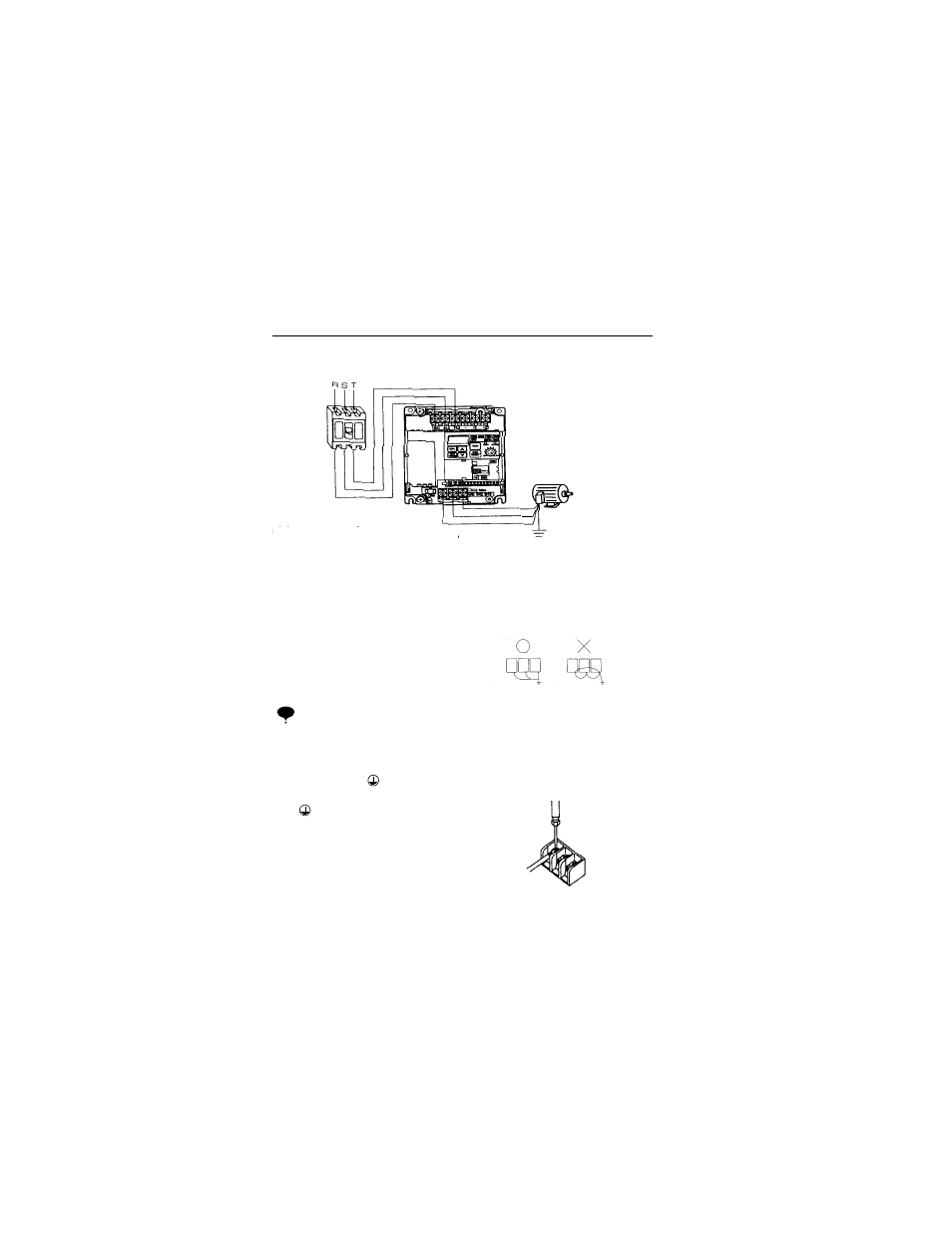

CORRECTO INCORRECTO
(Ejemplo para un inversor
trifásico de 200 V
a 2 HP)
Conexión a tierra
MCCB o
Interruptor
termomagnético
