6.12.5.4 Acuse de recibo al utilizar varios Cluster Controller
Acuse de recibo mediante señal digital
Si utiliza varios Cluster Controller, tiene dos maneras de transmitir el acuse de recibo de los ajustes
predeterminados del operador de red mediante señal digital:
• Conecte una unidad remota a la salida de cada Cluster Controller (consulte el
capítulo 6.12.5.2, página 64).
O
• Conecte en serie las salidas digitales de varios Cluster Controller.
Conexión en serie de las salidas digitales de varios Cluster Controller:
Si conecta en serie las salidas digitales de varios Cluster Controller, el acuse de recibo de una
limitación de la potencia activa en uso solamente se transmite si todos los Cluster Controller
conectados en serie confirman la limitación de la potencia activa.

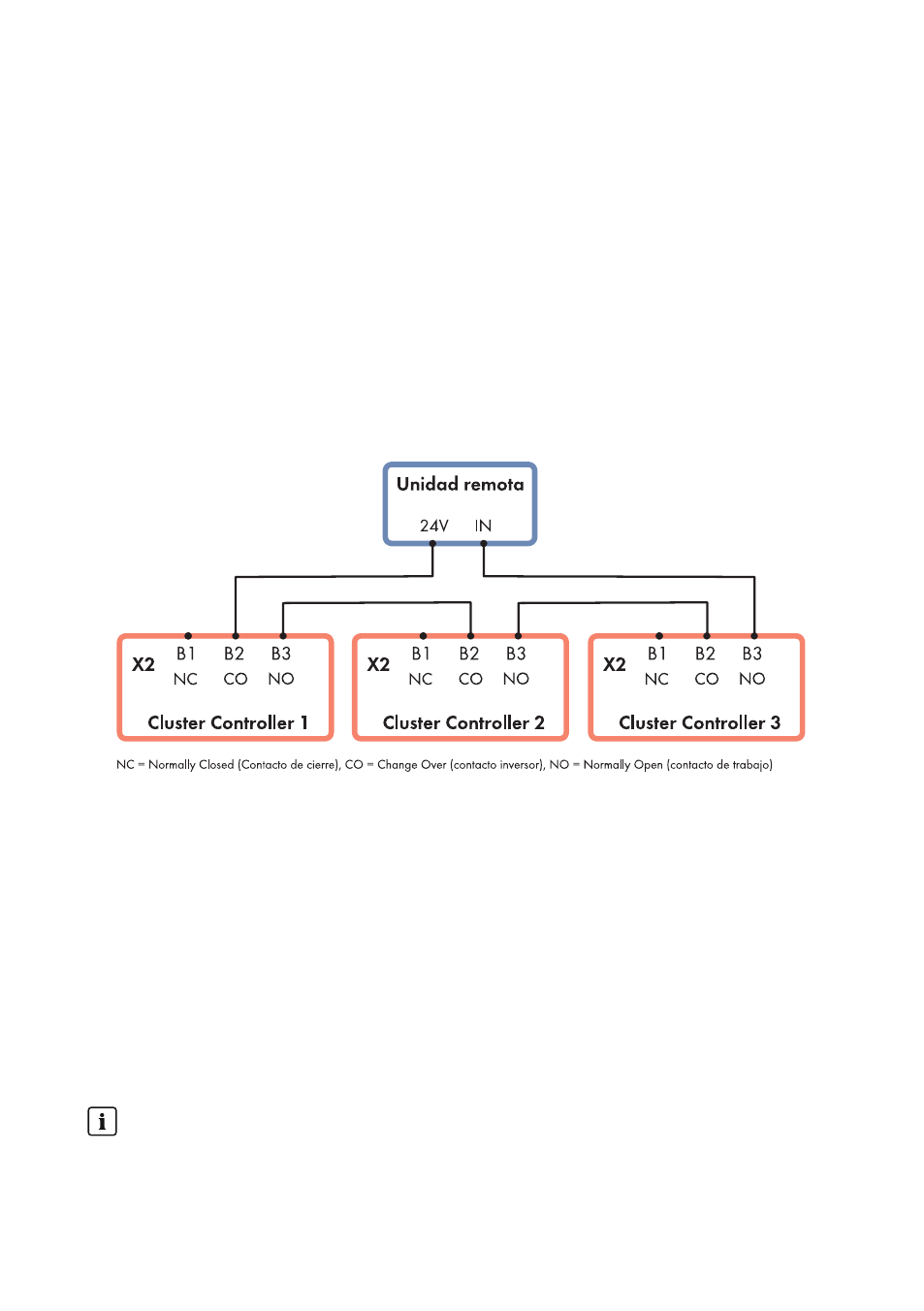

Imagen 31: Conexión en serie de las salidas digitales de tres Cluster Controller para el acuse de recibo de los
ajustes predeterminados del operador de red para la limitación de la potencia activa (ejemplo)
Acuse de recibo mediante señal analógica
Si utiliza varios Cluster Controller, debe conectar una unidad remota a cada una de las salidas
analógicas de corriente de cada Cluster Controller (consulte el capítulo 6.12.5.3, página 65).
6.13 Utilización de contactos de aviso de fallos
Puede utilizar dos de los tres contactos de relé libres de potencial del Cluster Controller como
contactos de aviso de fallos y conectar a ellos unidades remotas (como emisores de señales
ópticas o acústicas). A través del contacto de aviso de fallos Salida digital 1 puede señalizar el
estado de la planta Fallo. A través del contacto de aviso de fallos Salida digital 2 puede
señalizar el estado de la planta Fallo o Advertencia.
Téngase en cuenta la carga máxima admisible de los contactos de relé
Los contactos de relé admiten una potencia máxima de conmutación de 30 W y una tensión
máxima de 48 V
CC
.
