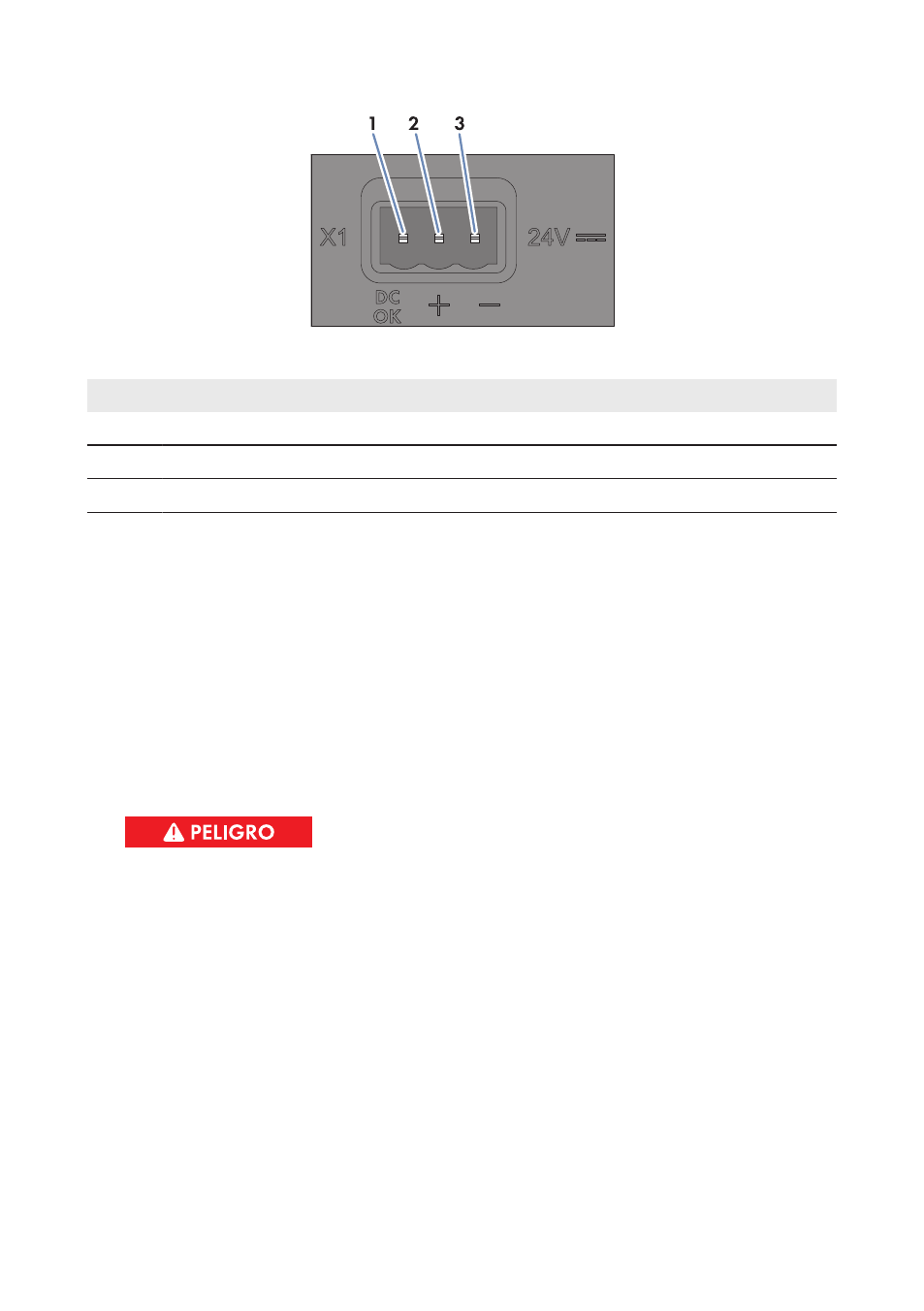

Imagen 10: Asignación de patillas de la conexión X1
Patilla Señal Explicación
1 No asignado Reservado para aplicaciones futuras
2 24 V Tensión de entrada de CC de 24 V
3 GND Masa
Procedimiento:
1. Monte la fuente de alimentación (consulte las instrucciones del fabricante).
2. Conecte el cable de conexión a la fuente de alimentación (consulte las instrucciones del
fabricante). Recorte los conductores que no sean necesarios hasta el revestimiento del cable y
anote el color de los conductores.
3. Conecte el cable de conexión al conector de tres polos. Para ello, desbloquee las entradas
de conductores 2 y 3 con un destornillador e inserte en ellas los conductores. Preste atención
a la asignación de patillas.
4. Conecte el conector de tres polos a la conexión X1 del Cluster Controller.
5. Conecte el cable de conexión de CA a la fuente de alimentación (consulte las instrucciones
del fabricante).
6.
Peligro de muerte por descarga eléctrica
En el punto de conexión de la red pública hay tensiones eléctricas que pueden causar la
muerte.
• Desconecte de la tensión el punto de conexión y compruebe que no haya tensión.
