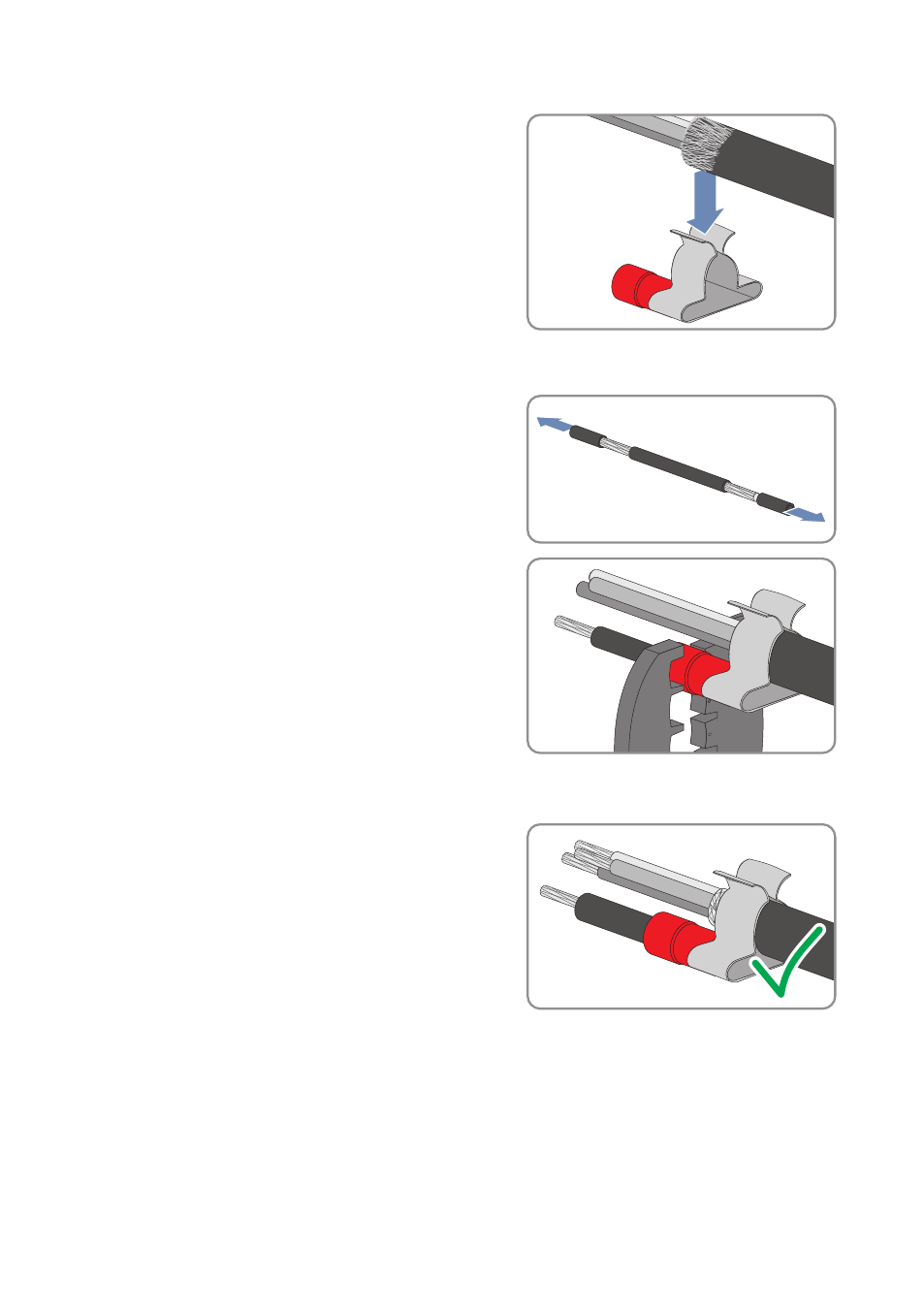

• Presione la brida de apantallamiento
encima del apantallamiento del cable. El
apantallamiento del cable debe quedar
completamente aprisionado dentro de la
brida de apantallamiento.
• Dependiendo del número de cables de conexión, divida el cable unipolar necesario
para el apantallamiento en trozos de 40 mm (1,57 in).
• En ambos extremos del cable unipolar,
quite 6 mm (0,24 in) del revestimiento del
cable y pele 6 mm (0,24 in) del conductor.
• Introduzca el conductor por un extremo del
cable en el terminal de anillo de la brida
de apantallamiento y prénselo con unas
tenazas.
3. Recorte los conductores que no sean necesarios hasta el revestimiento del cable.
4. Pele 6 mm (0,24 in) de los conductores.
☑ El cable de conexión está preparado para ser
conectado al conector multipolar.
