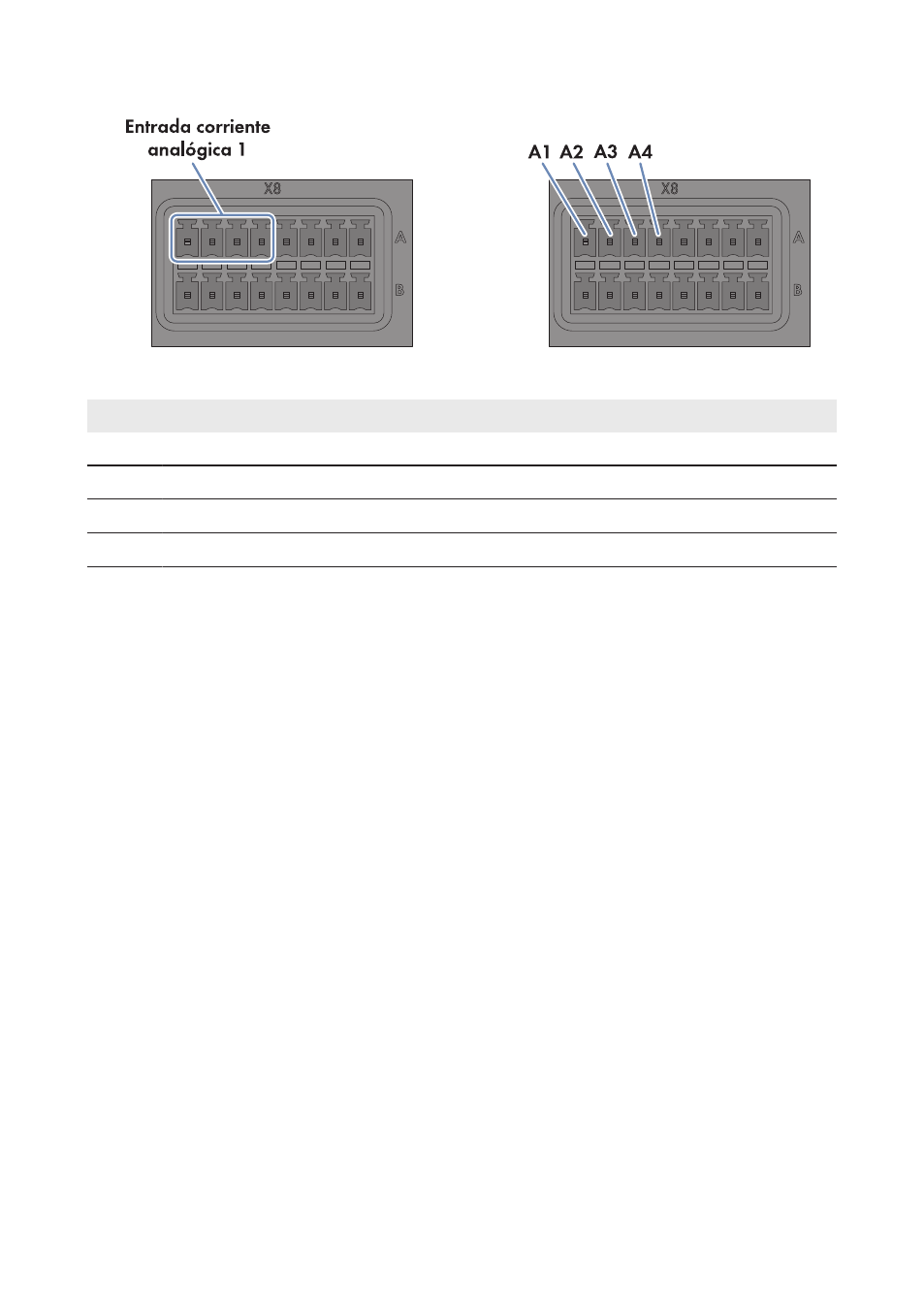

Imagen 15: Asignación del grupo de patillas Entrada corriente analógica 1
Patilla Señal Explicación
A1 No asignado Reservado para aplicaciones futuras
A2 I+ Entrada de corriente
A3 I− Retorno de corriente
A4 GND Masa del apantallamiento
Procedimiento:
1. Conecte el cable de conexión al sensor de irradiación (consulte las instrucciones del
fabricante). Recorte los conductores que no sean necesarios hasta el apantallamiento del
cable y anote su color.
2. Conecte el cable de conexión al conector de ocho polos:
• Desbloquee la entrada del conductor 4 con un destornillador e inserte en ella el
conductor del cable unipolar.
• Desbloquee las entradas de conductores 2 y 3 con un destornillador e inserte en ellas
los conductores del cable de conexión. Preste atención a la asignación de patillas.
3. Inserte el conector de ocho polos de la conexión X8 en la fila de patillas A.
4. En el cable de conexión, marque la conexión y la fila de patillas a las que está asignado el
cable. Utilice para ello la abrazadera para cables suministrada con espacio para rotular.
5. Anote el esquema de conductores en el suplemento entregado.
6. Ajuste la curva característica del sensor de irradiación o piranómetro a través de la interfaz
de usuario del Cluster Controller (consulte las instrucciones de uso del Cluster Controller). De
este modo, los valores de irradiación medidos se mostrarán en la pantalla y la interfaz de
usuario del Cluster Controller.
