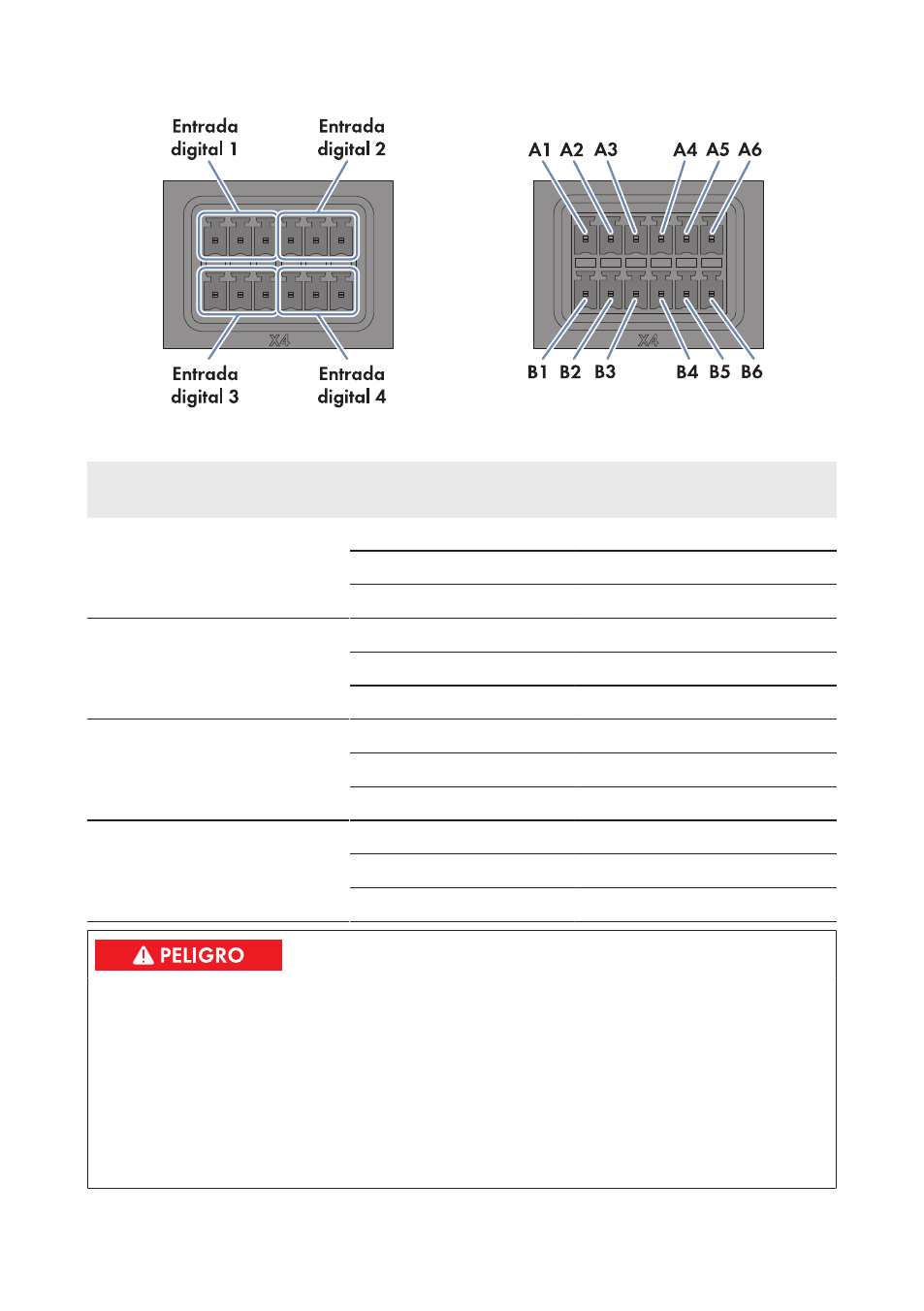

Imagen 20: Asignación de los grupos de patillas en la conexión X4
Grupo de patillas Patilla Asignación de
patillas Explicación
Entrada digital 1
Señal 1 de 4 para limitar la po-
tencia activa A1 24 V Salida del suministro de tensión
A2 IN Entrada
A3 GND Potencial de referencia
Entrada digital 2
Señal 2 de 4 para limitar la po-
tencia activa A4 24 V Salida del suministro de tensión
A5 IN Entrada
A6 GND Potencial de referencia
Entrada digital 3
Señal 3 de 4 para limitar la po-
tencia activa B1 24 V Salida del suministro de tensión
B2 IN Entrada
B3 GND Potencial de referencia
Entrada digital 4
Señal 4 de 4 para limitar la po-
tencia activa B4 24 V Salida del suministro de tensión
B5 IN Entrada
B6 GND Potencial de referencia
Peligro de muerte por descarga eléctrica debido a una mala conexión del receptor
estático de telemando centralizado
Si se conecta incorrectamente el receptor estático de telemando centralizado, podría haber
tensión de red en la carcasa del Cluster Controller.
• No conecte los conductores del cable de conexión a los conductores de fase del receptor
estático de telemando centralizado.
• Durante la conexión, asegúrese de no usar puentes en el receptor estático de telemando
centralizado.
