6 Conexión y puesta en marcha
6.1 Vista general del área de conexión

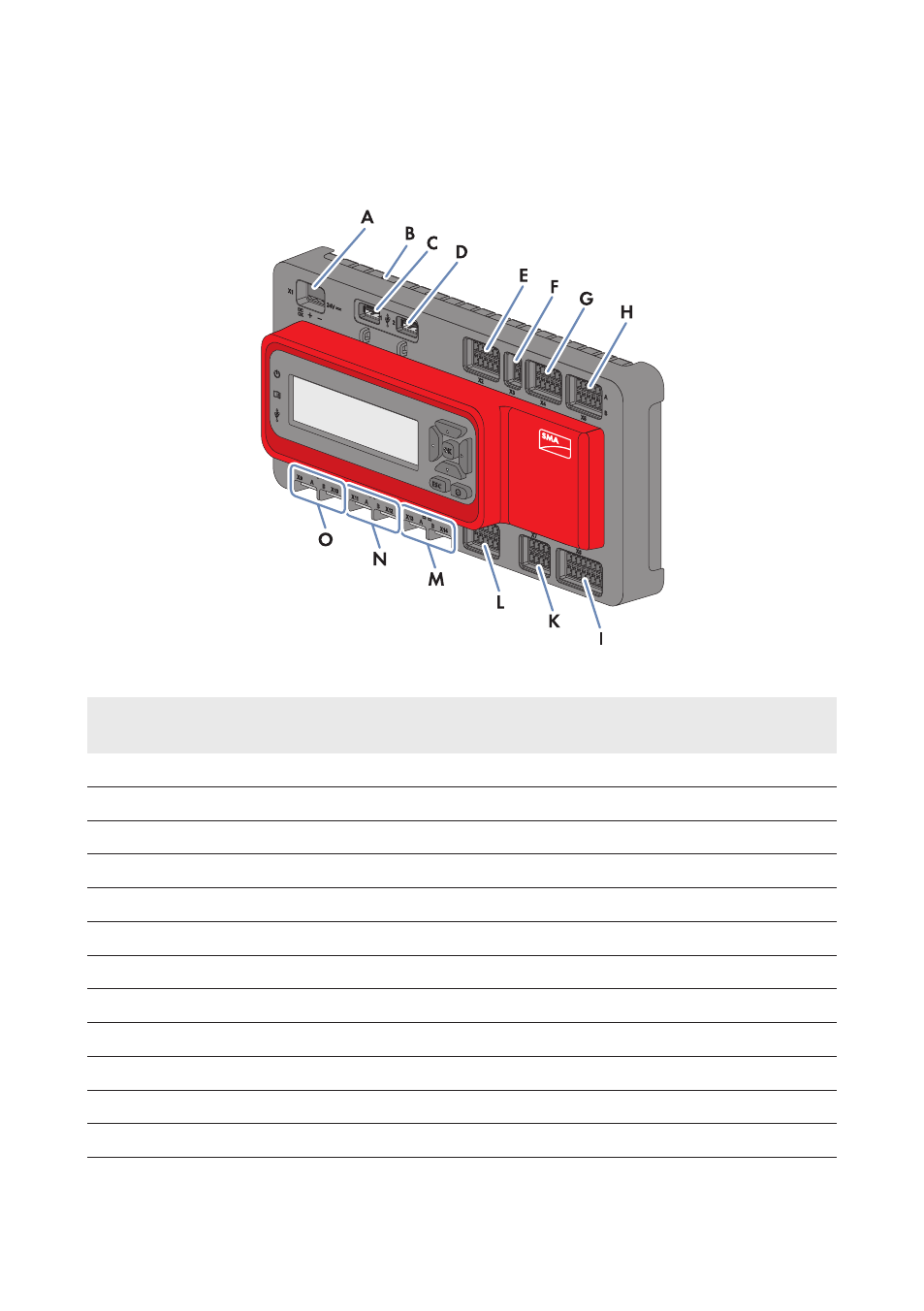

Imagen 9: Vista general del área de conexión
Posición Cantidad Denomina-
ción Explicación
A 1 X1 Conexión del suministro de tensión
B 1 – Conexión de la toma a tierra
C 1 1 Conexión USB para exportar los datos de la planta
D 1 2 Conexión USB para actualizaciones
E 1 X2 Salidas digitales
F 1 X3 Reservado para aplicaciones futuras
G 1 X4 Entradas digitales
H 1 X5 Entradas digitales
I 1 X8 Entradas analógicas
K 1 X7 Conexiones para los termistores
L 1 X6 Salidas analógicas
M 2 X13, X14 Hembrillas de red para la conexión de la LAN
