• Desbloquee las entradas de conductores 2, 3, 4 y 5 del conector de cinco polos con un
destornillador e inserte en ellas los conductores del cable de conexión. Preste atención a
la asignación de patillas.
4. Inserte el conector de cinco polos de la conexión X7 en la fila de patillas A.
5. En el cable de conexión, marque la conexión y la fila de patillas a las que está asignado el
cable. Utilice para ello la abrazadera para cables suministrada con espacio para rotular.
6. Anote el esquema de conductores en el suplemento entregado.
Conexión del termistor del módulo
Accesorios adicionales necesarios (no incluidos en el contenido de la entrega):
☐ Un termistor del módulo
☐ Un cable de conexión (consulte el capítulo 6.3, página 31)
Requisitos:
☐ El sensor debe ser adecuado desde el punto de vista técnico para la conexión a las entradas
de la temperatura (consulte el capítulo 9, página 87).
☐ El cable de conexión debe estar preparado para ser conectado al conector multipolar
(consulte el capítulo 6.5, página 34).

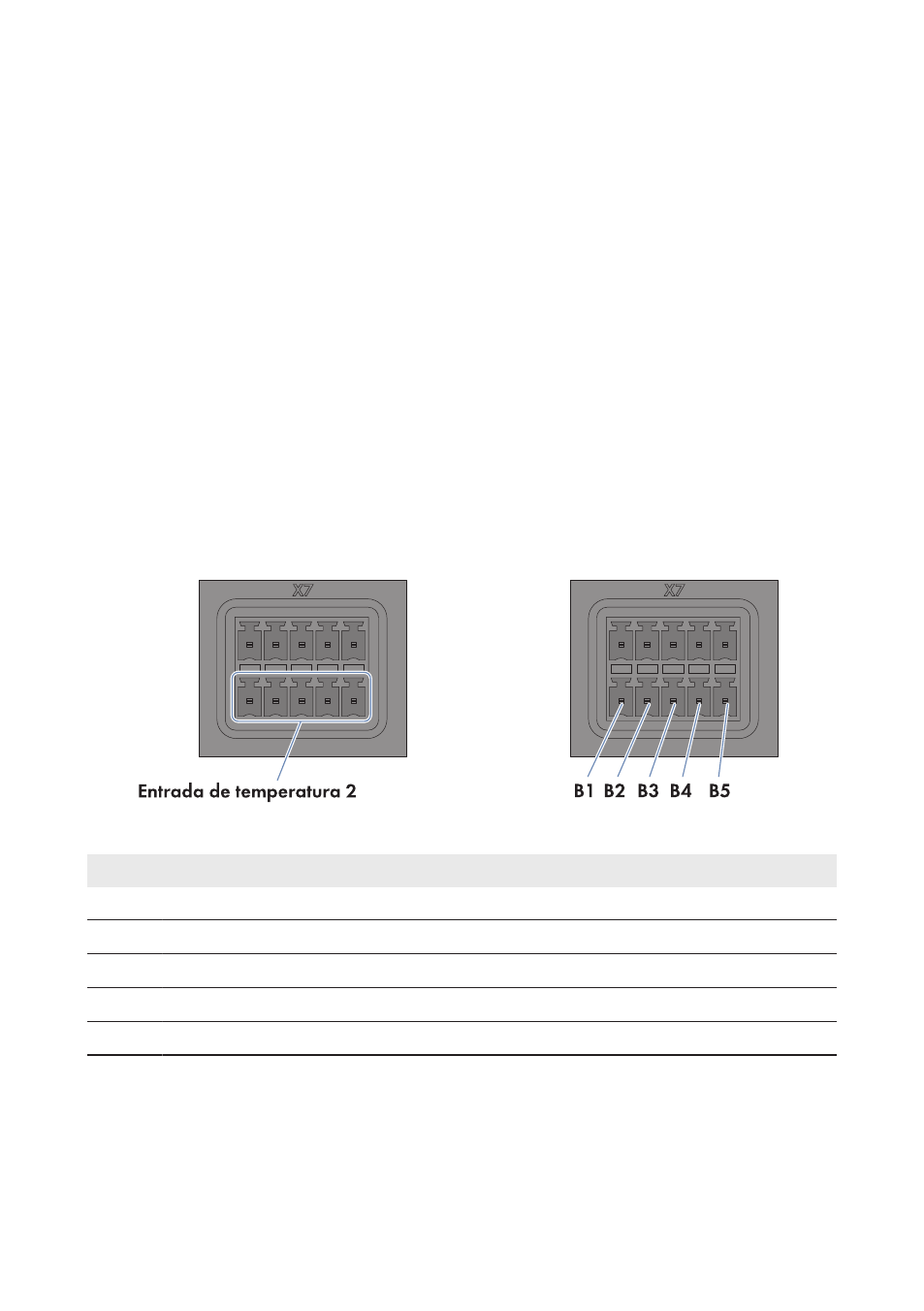

Imagen 14: Asignación del grupo de patillas Entrada de temperatura 2
Patilla Señal Explicación
B1 GND Masa del apantallamiento
B2 I+ Entrada de corriente
B3 V+ Entrada de tensión
B4 V− Retorno de tensión
B5 I− Retorno de corriente
