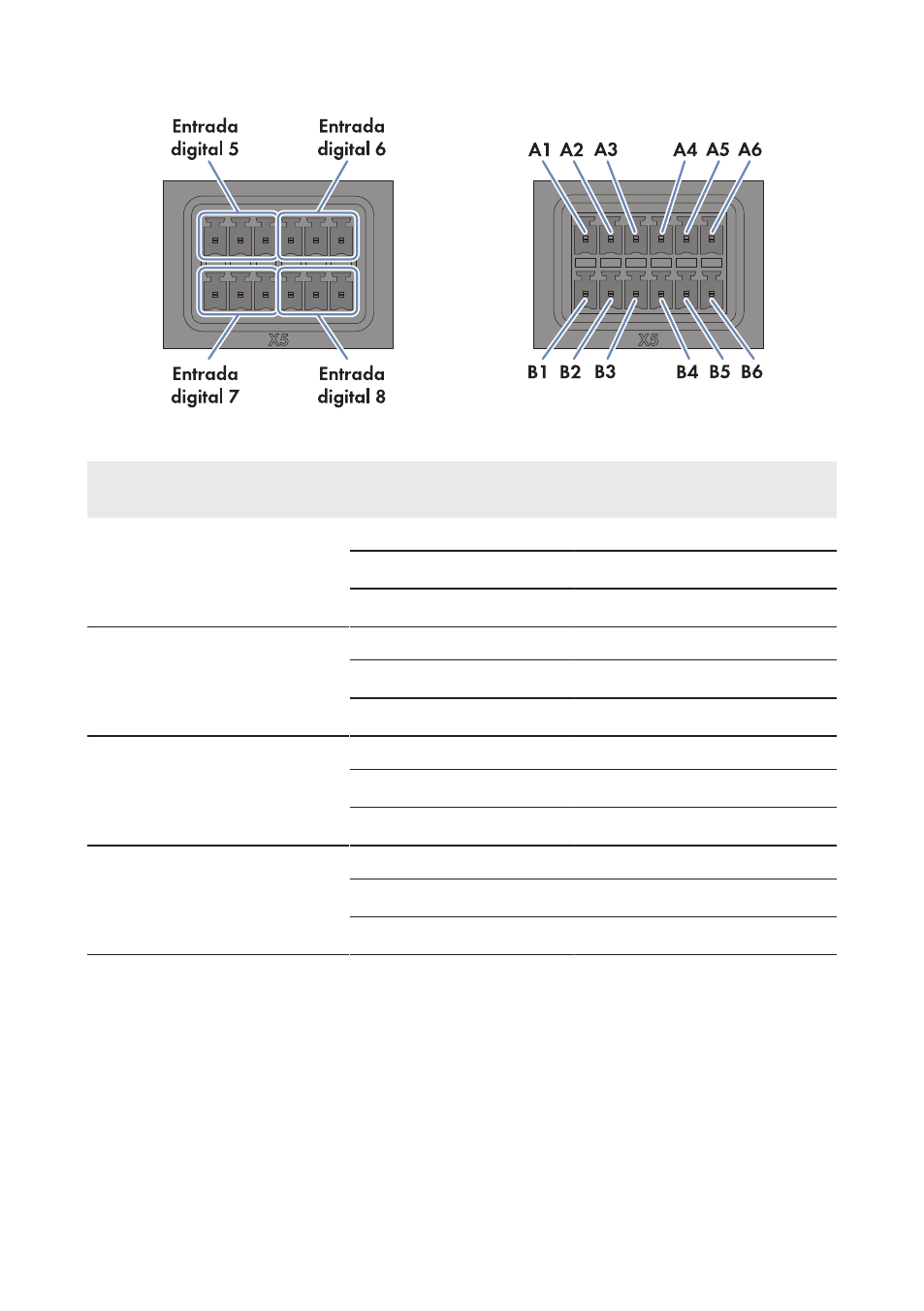

Imagen 21: Asignación de los grupos de patillas en la conexión X5
Grupo de patillas Patilla Asignación de
patillas Explicación
Entrada digital 5
Señal 1 de 4 para el ajuste pre-
determinado de la potencia reac-
tiva A1 24 V Salida del suministro de tensión
A2 IN Entrada
A3 GND Potencial de referencia
Entrada digital 6
Señal 2 de 4 para el ajuste pre-
determinado de la potencia reac-
tiva A4 24 V Salida del suministro de tensión
A5 IN Entrada
A6 GND Potencial de referencia
Entrada digital 7
Señal 3 de 4 para el ajuste pre-
determinado de la potencia reac-
tiva B1 24 V Salida del suministro de tensión
B2 IN Entrada
B3 GND Potencial de referencia
Entrada digital 8
Señal 4 de 4 para el ajuste pre-
determinado de la potencia reac-
tiva B4 24 V Salida del suministro de tensión
B5 IN Entrada
B6 GND Potencial de referencia
