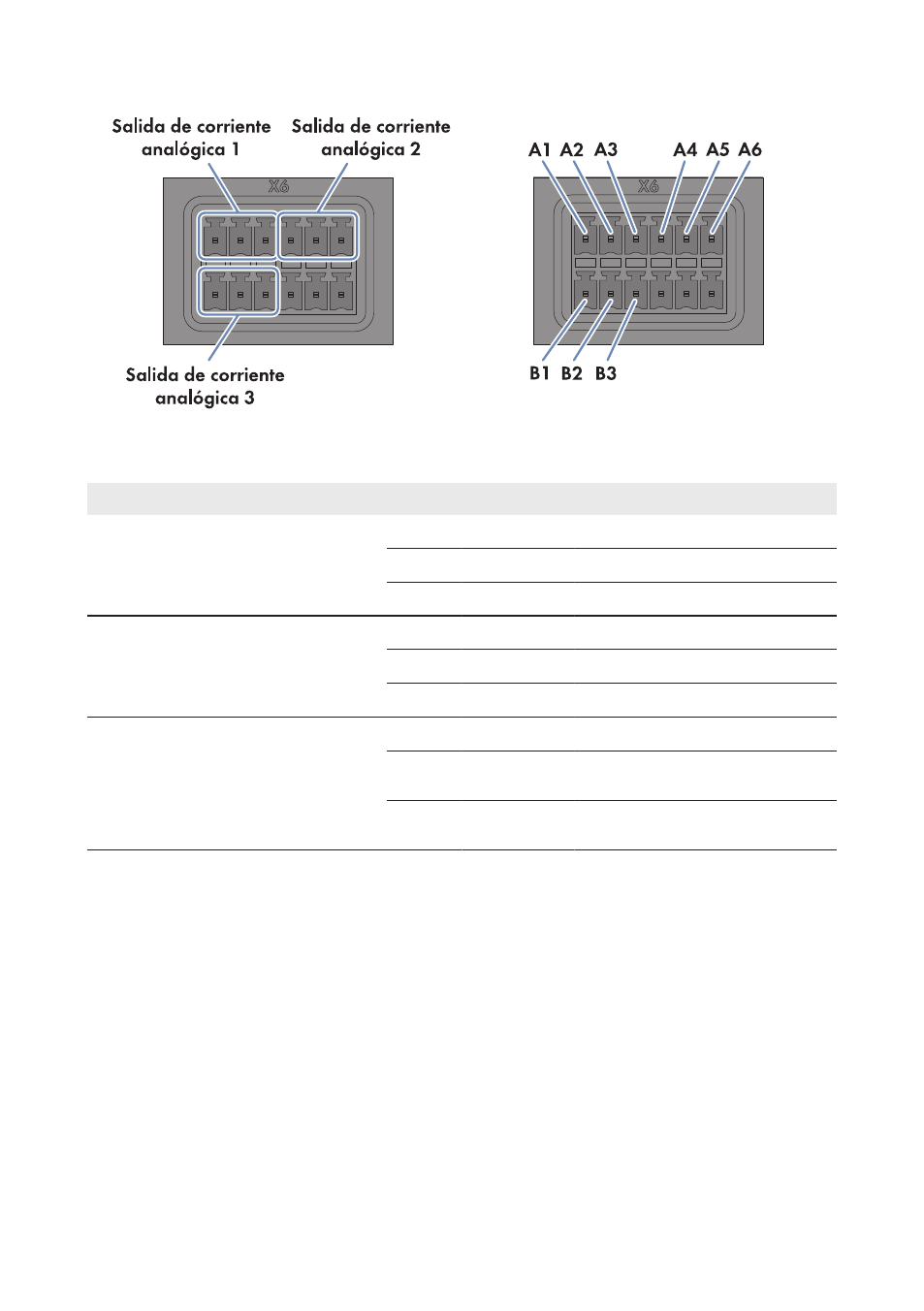

Imagen 27: Asignación de los grupos de patillas Salida de corriente analógica 1, Salida de corriente
analógica 2
y Salida de corriente analógica 3

Grupo de patillas

Patilla

Señal

Explicación

Salida de corriente analógica 1
Acuse de recibo de la limitación de la
potencia activa actual

A1

I+

Salida de corriente

A2

I−

Retorno de corriente

A3

GND

Masa del apantallamiento

Salida de corriente analógica 2
Acuse de recibo del ajuste predetermi-
nado de la potencia reactiva actual

A4

I+

Salida de corriente

A5

I−

Retorno de corriente

A6

GND

Masa del apantallamiento

Salida de corriente analógica 3
Acuse de recibo del porcentaje de la
potencia activa actual total de la plan-
ta en relación con la máxima potencia
nominal de la planta

B1

I+

Salida de corriente

B2

I−

Retorno de corriente

B3

GND

Masa del apantallamiento

6 Conexión y puesta en marcha
