SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación MC_BOX_36-BE-es-20 35

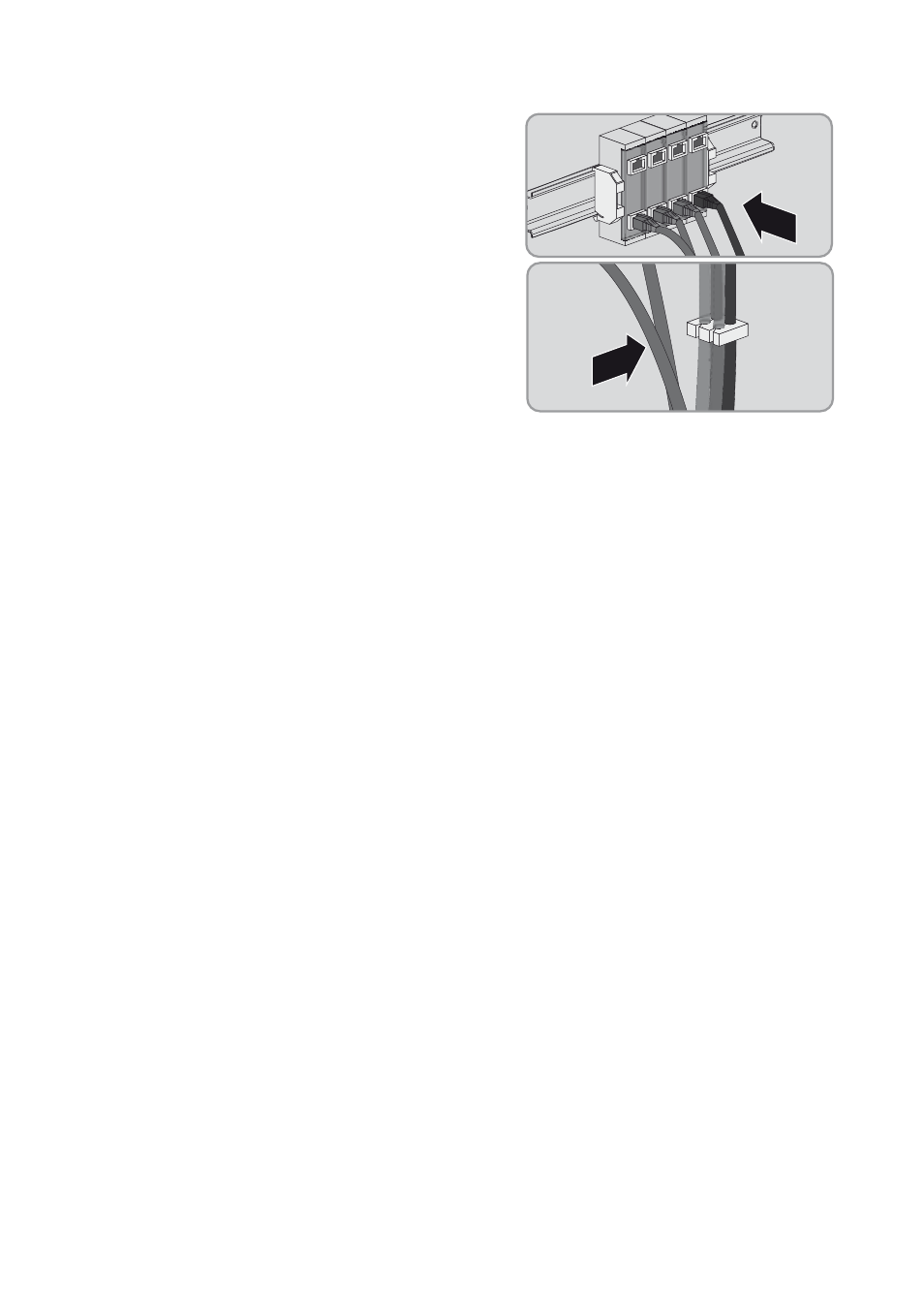

4. Inserte el cable de datos negro en la hembrilla
ComSync IN.
5. Coloque los cables de control y medición y el cable
de datos en los 4 huecos del manguito protector.
6. Presione el manguito protector en la abertura de la carcasa en la base de la Multicluster Box.
7. Vuelva a colocar las placas deslizantes en la base de la Multicluster Box y atorníllelas.
Al hacerlo, preste atención al correcto asiento de las juntas.
7.11 Montaje de la tapa de protección contra el contacto accidental
1. Coloque la tapa de protección contra el contacto accidental delante de la pared trasera de la
Multicluster Box.
2. Asegúrese de que los puntos de fijación de la tapa de protección contra el contacto accidental
estén encima de los puntos de fijación.
3. Atornille la tapa de protección contra el contacto accidental con 6 tornillos alomados y
6 arandelas (par de apriete: 4 Nm). Utilice una llave dinamométrica con boca para tornillos
TX 30.
7.12 Protección contra la congelación de las juntas de puerta
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Anticongelante para las juntas (p. ej., talco, vaselina o cera)
Procedimiento:
• Para proteger las juntas de puerta contra los daños derivados de la congelación, aplíqueles un
anticongelante.
7.13 Montaje de los zócalos
• Atornille los zócalos con los tornillos de fijación (par de apriete: 12 Nm). Utilice una llave
dinamométrica con boca para tornillos TX 30.
