7.6 Conexión de los equipos consumidores
En la Multicluster Box los conductores de fase de los equipos consumidores pasan a través del
interruptor de fusible. Los fusibles son necesarios para proteger el cable de salida contra
sobrecargas. En los interruptores de fusibles vienen integrados de fábrica cartuchos fusibles APR3 de
500 A.
Requisitos para el cableado:
☐ Material de los conductores: cobre
☐ Sección del conductor: máximo 300 mm²
☐ El conductor de fase, el conductor neutro y el conductor de protección deben tener la misma
sección.
Procedimiento:
1. En función del tipo de tendido del cable y de las condiciones de instalación, determine el
cartucho fusible necesario para el interruptor de fusible. Observe estos requisitos:
– Tamaño de fusible permitido: 100 A … 500 A
– La corriente del Sunny Island, de la instalación fotovoltaica y del generador pueden
sumarse.
2. Introduzca los cables de conexión en la Multicluster Box y prepárelos (consulte el capítulo 7.4,
página 24).

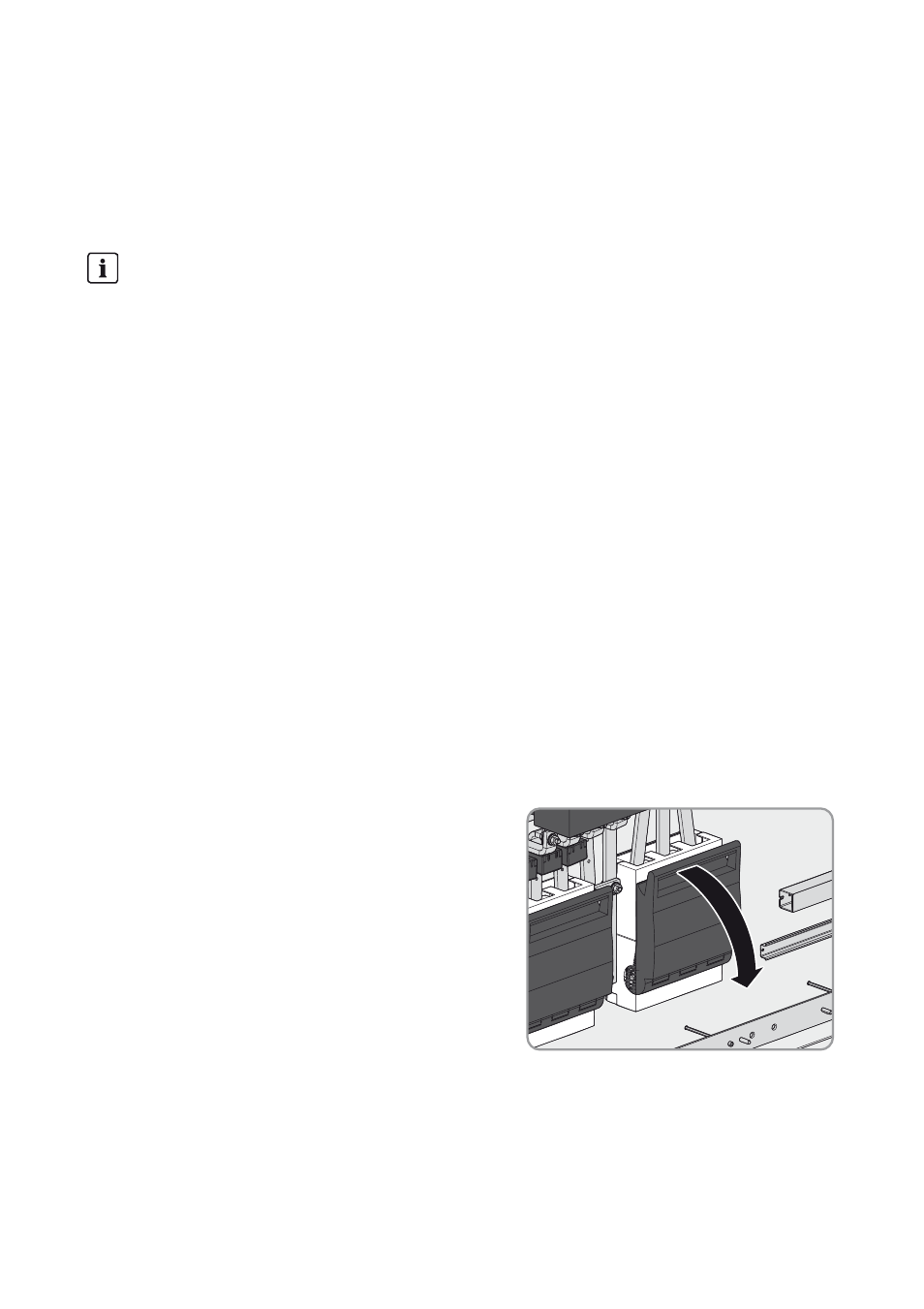

3. Baje el asa del portafusibles.
4. Levante el portafusibles por el anclaje con las dos manos y extráigalo.
Protección de cables
La Multicluster Box no sustituye el cuadro de distribución para los equipos consumidores.
Instale un cuadro de distribución con disyuntores entre la Multicluster Box y los equipos
consumidores para asegurar y desconectar los equipos consumidores, así como un
diferencial. Para ello, tenga en cuenta todas las normativas y directivas vigentes en el lugar
de la instalación.
