7 Conexión eléctrica SMA Solar Technology AG
34 MC_BOX_36-BE-es-20 Instrucciones de instalación
7.10 Conexión de los cables de control, medición y datos
La Multicluster Box transmite señales de medición de tensión y corriente a los Sunny Island del clúster
principal. Estas señales se transmiten a través de los cables de control y medición rojos suministrados.
El maestro del clúster principal controla la Multicluster Box a través de un cable de datos negro.
Procedimiento:

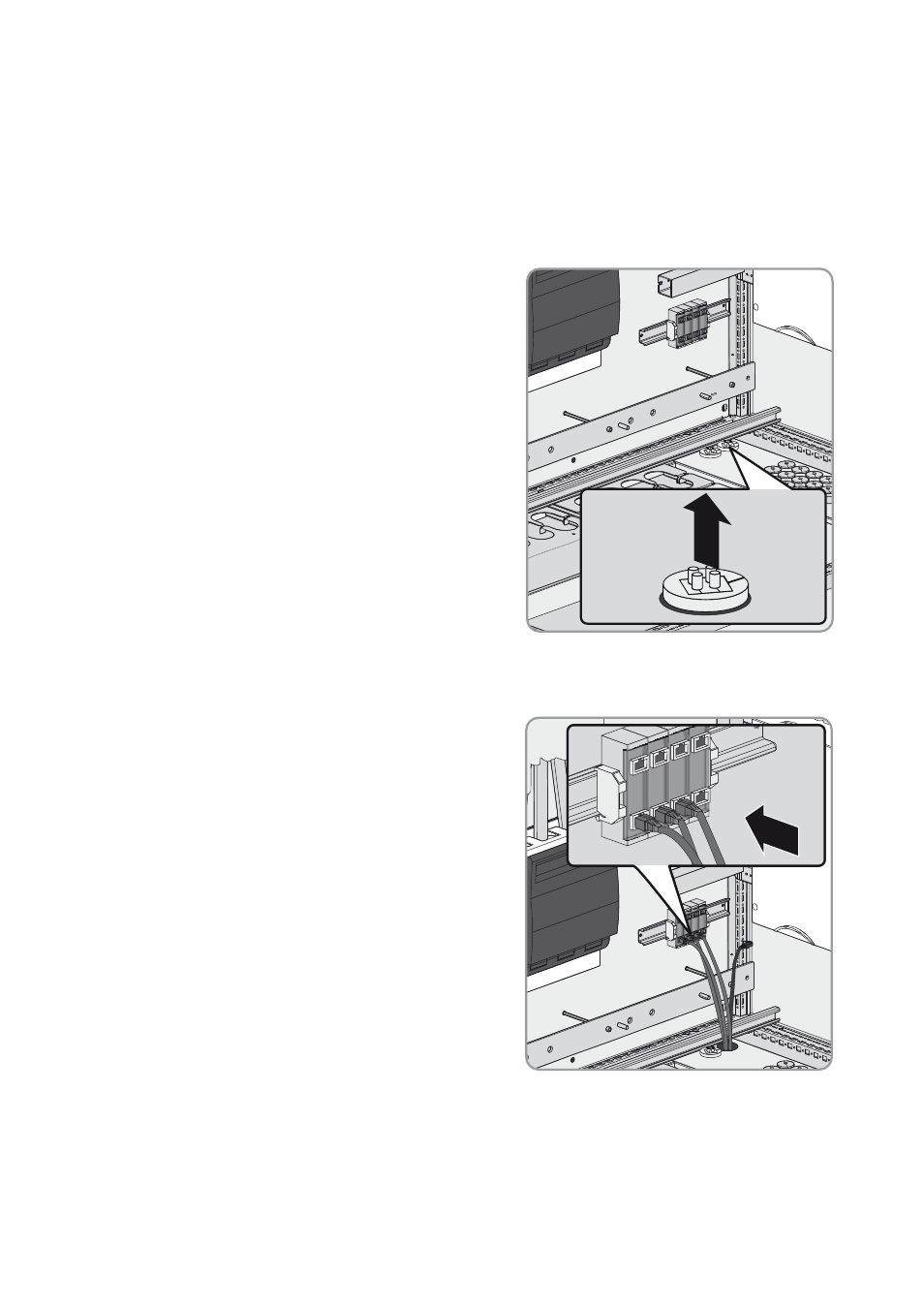

1. Retire 1 manguito protector de la abertura en la
carcasa en la base de la Multicluster Box.
2. Introduzca los 3 cables de control y medición rojos y el cable de datos negro en la Multicluster
Box a través de la abertura en la carcasa.
3. Conecte los cables de control y medición rojos.
• Inserte el cable de control y medición para el
maestro del clúster principal en la hembrilla
Mstr./L1.
• Inserte el cable de control y medición para el
esclavo 1 del clúster principal en la hembrilla
Slv1./L2.
• Inserte el cable de control y medición para el
esclavo 2 del clúster principal en la hembrilla
Slv2./L3.
