7.1.2 Aberturas en la base de la carcasa

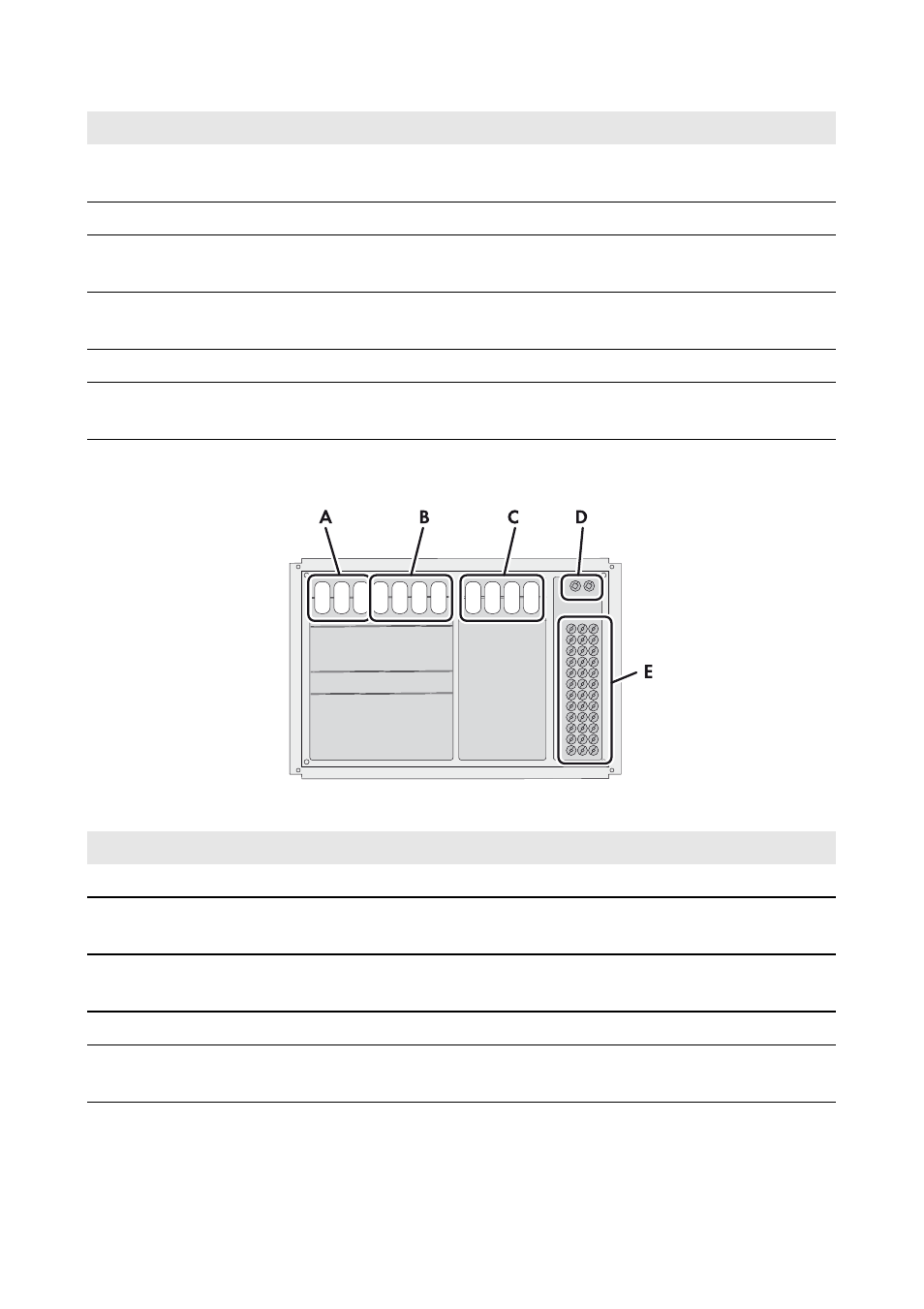

Imagen 8: Abertura en la carcasa
E Barra equipotencial para conectar los conductores de protección del generador,
los equipos consumidores y la instalación fotovoltaica
F Riel para el paso de los cables
G Barras colectoras = MC-X3 PV-System para conectar los conductores de fase y
el conductor neutro de la instalación fotovoltaica
H Hembrillas RJ45 para conectar los cables de control y medición y el cable de
datos
I Disyuntor de los Sunny Island
K Área de conexión para conectar los cables de energía eléctrica de los
Sunny Island
Componente Descripción
A
Conectores de doble membrana para los cables de conexión del generador
B Conectores de doble membrana para los cables de conexión de los equipos
consumidores
C Conectores de doble membrana para los cables de conexión de la instalación
fotovoltaica
D Manguito protector para los 3 cables de control y medición y el cable de datos
E Conectores de doble membrana para los cables de energía eléctrica de los
Sunny Island
Componente Descripción
