7 Conexión eléctrica SMA Solar Technology AG
26 MC_BOX_36-BE-es-20 Instrucciones de instalación
8. Compruebe que hay un campo giratorio a la derecha en el punto de conexión al generador.
9. Coloque la cubierta de los bornes y apriete los tornillos
(destornillador PH 2, par de apriete: 4 Nm).
10. Coloque el portafusibles en el anclaje. Cuando lo haga, presione el portafusibles ligeramente
hacia abajo.
11. Introduzca los cartuchos fusibles APR3 en el portafusible.
12. Levante el asa del portafusible.

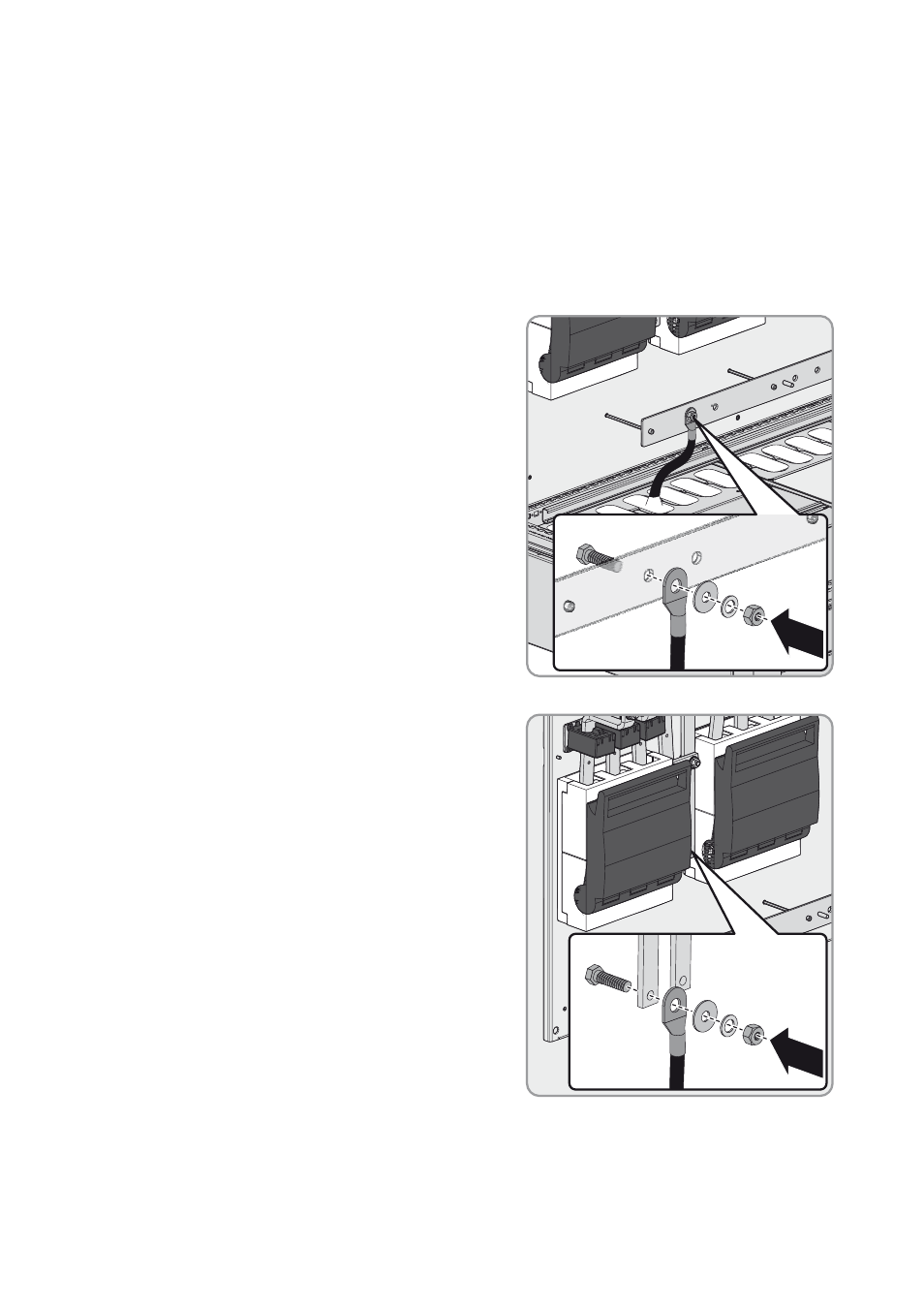

13. Conecte el conductor de protección a la barra
equipotencial (ancho 19, par de apriete: 25 Nm).
Mantenga este orden de montaje: cabeza de
tornillo | barra equipotencial | terminal de cable |
arandela protectora | arandela elástica | tuerca.
14. Conecte el conductor neutro a la barra colectora
MC-X1 (ancho 19, par de apriete: 25 Nm).
Mantenga este orden de montaje: cabeza de
tornillo | barra colectora | terminal de cable |
arandela protectora | arandela elástica | tuerca.
15. Monte el cable de conexión en el riel para el paso de los cables previsto para ello. Utilice para
ello las abrazaderas y contracubetas suministradas.
La sujeción del cable garantiza una descarga de tracción del cable en la conexión.
