SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación MC_BOX_36-BE-es-20 33

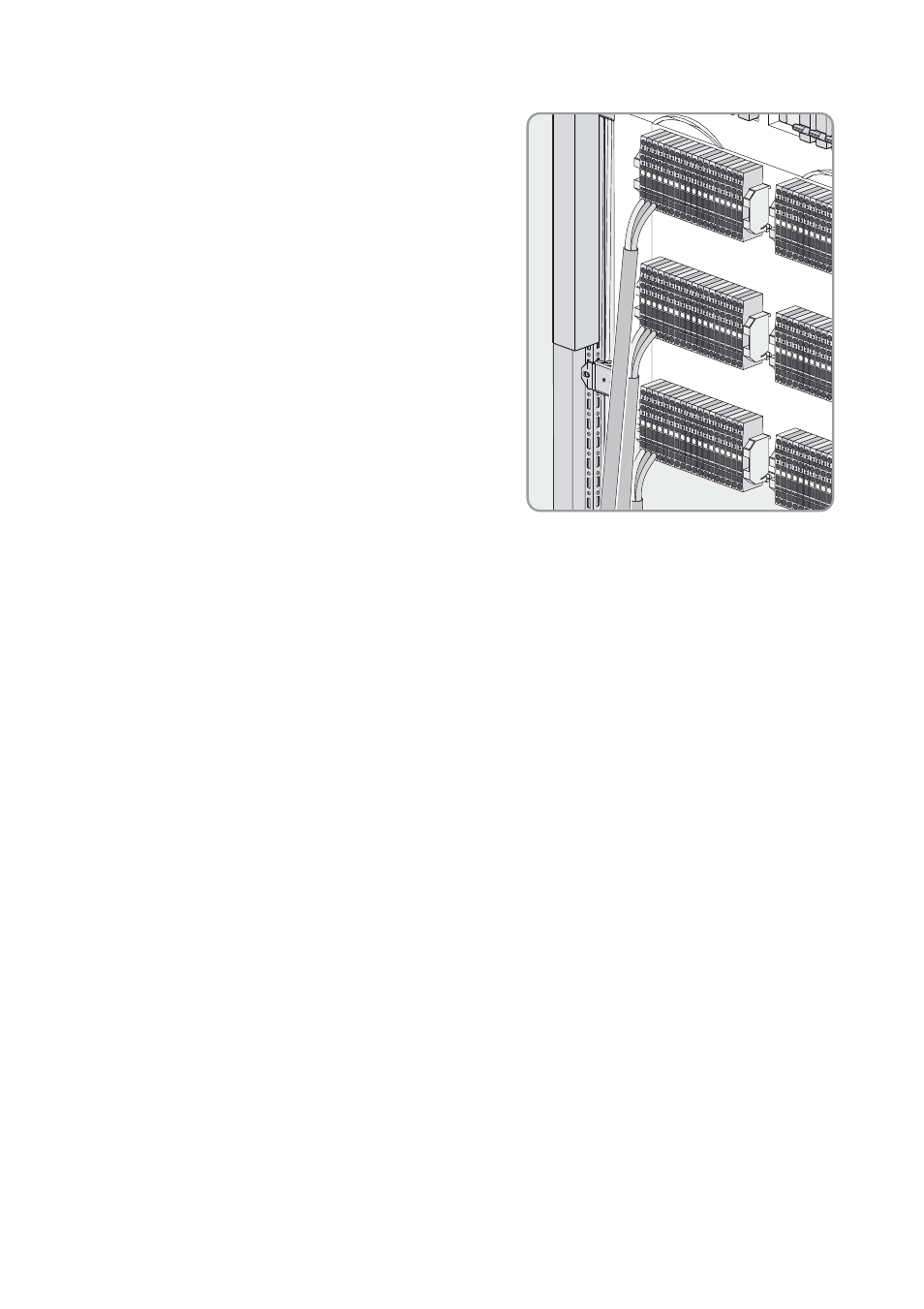

• Conecte el maestro a los bornes
Main Cluster Master:
– Conecte el conductor de fase al borne
1 :L1.
– Conecte el conductor neutro al borne
2 :N.
– Conecte el conductor de protección al
borne 3 :PE.
5. Conecte los Sunny Island del clúster de extensión como se describe en el punto 4. Al hacerlo,
empiece con el esclavo 2 del clúster de extensión 1 y tenga en cuenta la leyenda de los bornes.
6. Ate con abrazaderas los cables de conexión encima de los conectores de doble membrana.
De esta manera descargará la tracción en los bornes.
7. Coloque la cubierta del área de conexión para los Sunny Island.
8. Coloque 4 tornillos en la cubierta del área de conexión para los Sunny Island y apriételos con
la mano.
7.9 Puesta a tierra del sistema multiclúster
Los conductores neutros dentro de la Multicluster Box no están conectados de fábrica al conductor
de protección. Para permitir un funcionamiento seguro del sistema multiclúster, deberá llevar a cabo
estas medidas antes de la puesta en servicio.
Requisitos para el cableado:
☐ Material de los conductores: cobre
☐ Sección del conductor: máximo 300 mm²
Procedimiento:
• Ponga a tierra el sistema multiclúster fuera de la Multicluster Box, del lado del generador o del
lado del equipo consumidor. Para ello conecte el conductor neutro con el conductor de
protección y tenga en cuenta las normativas y directivas vigentes en el lugar de la instalación.
