7 Conexión eléctrica
SMA Solar Technology AG
20
MC_BOX_36-BE-es-20
Instrucciones de instalación
7 Conexión eléctrica
7.1 Vista general del área de conexión
7.1.1 Bornes de conexión

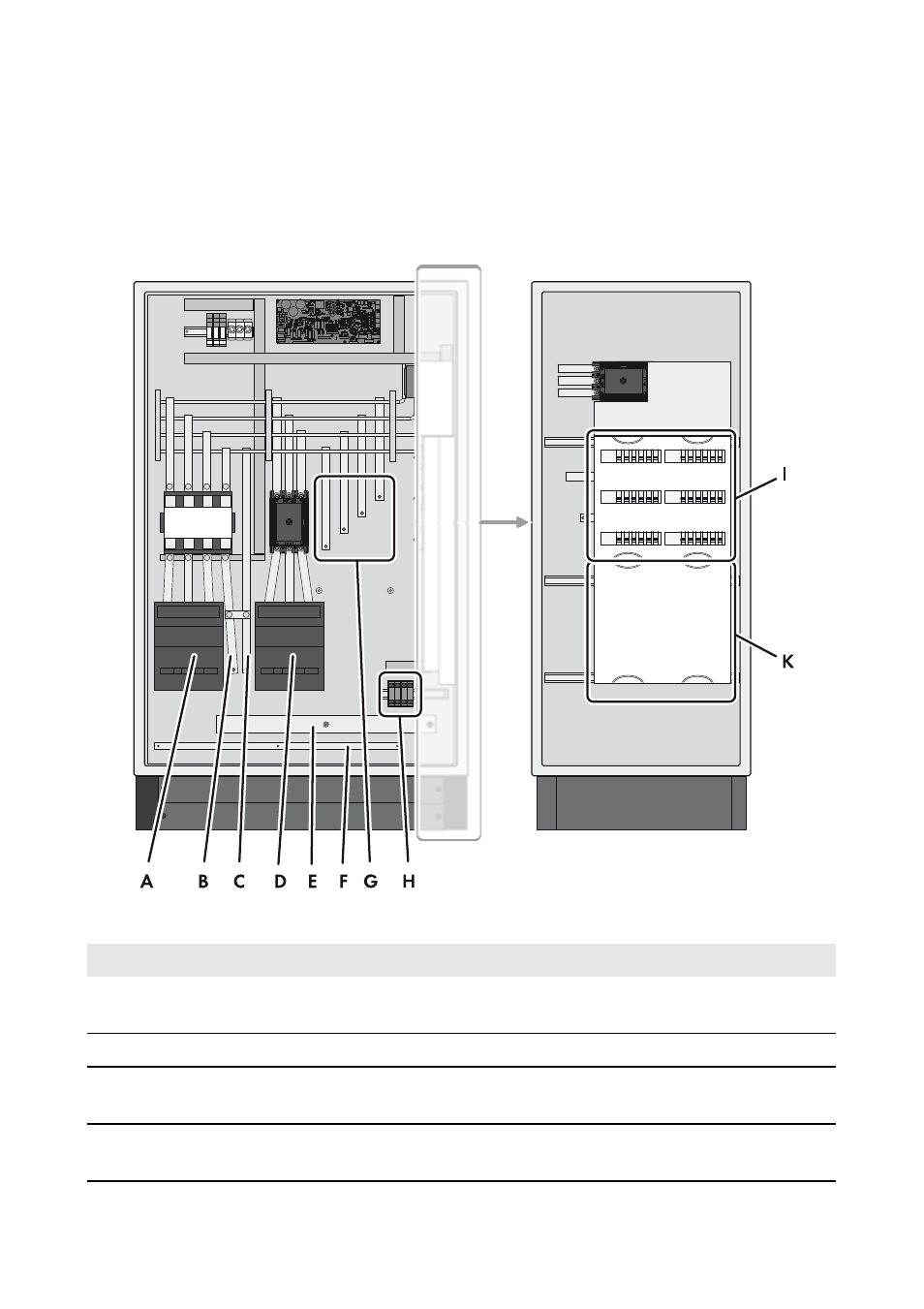

Imagen 7: Posición de los bornes
Componente Descripción
A
Interruptor de fusible = MC-F1 Generator para conectar los conductores de fase
del generador
B
Barra colectora =MC-X1 para conectar el conductor neutro del generador
C
Barra colectora =MC-X2 para conectar el conductor neutro de los equipos
consumidores
D
Interruptor de fusible = MC-F2 Loads para conectar los conductores de fase de
los equipos consumidores
