Instrucciones de instalación

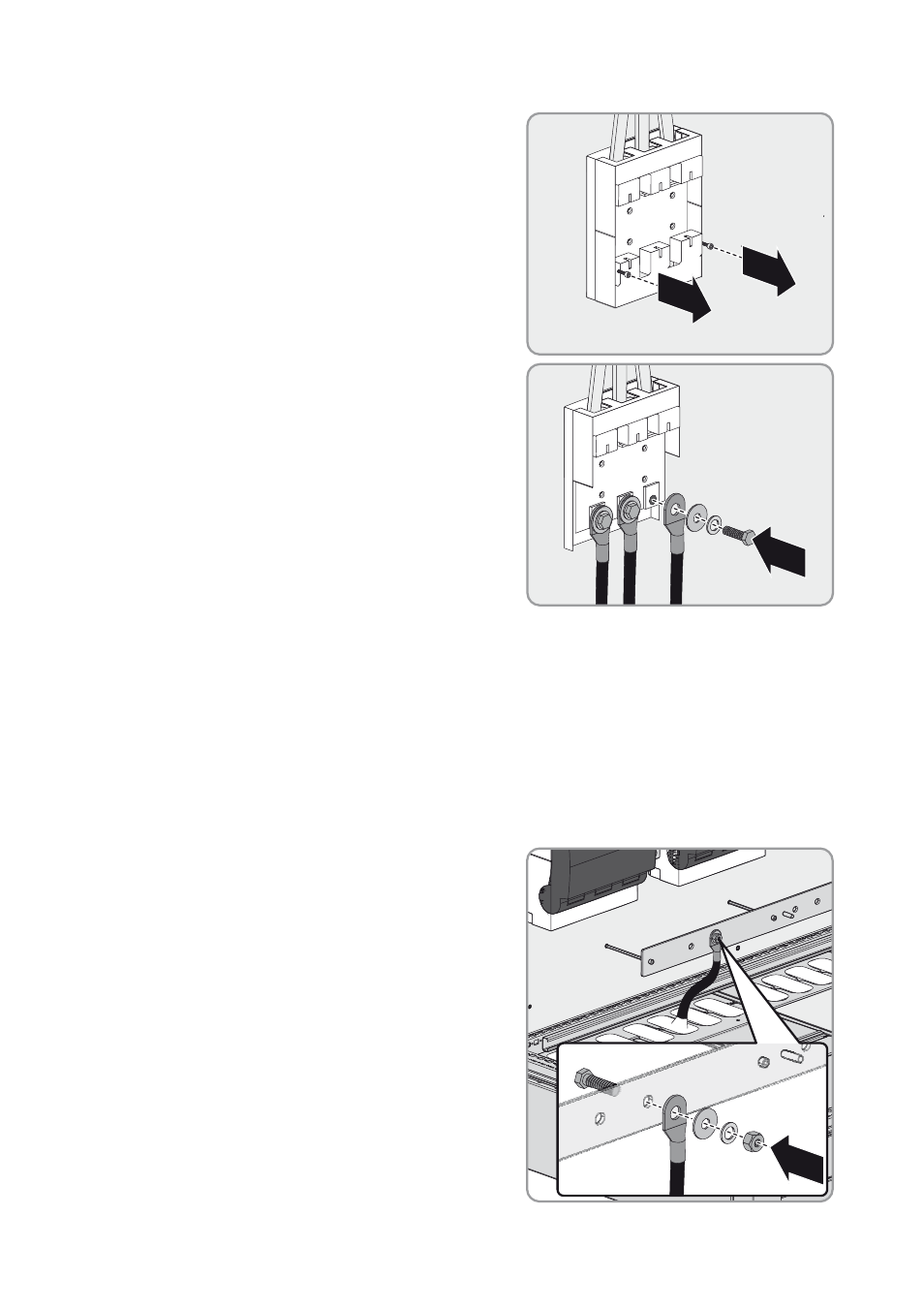

5. Afloje los tornillos de la cubierta de los bornes y
retire la cubierta. Utilice para ello un destornillador
PH 2.
6. Conecte los conductores de fase al interruptor de
fusible MC-F2 Loads conforme a la leyenda
(ancho 19, par de apriete: 25 Nm). Mantenga
este orden de montaje: cabeza de tornillo |
arandela elástica | arandela protectora |
conexión al interruptor de fusible.
7. Compruebe que hay un campo giratorio a la derecha en el punto de conexión al equipo
consumidor.
8. Coloque la cubierta de los bornes y apriete los tornillos (destornillador PH 2, par de apriete:
4 Nm).
9. Coloque el portafusibles en el anclaje. Cuando lo haga, presione el portafusibles ligeramente
hacia abajo.
10. Introduzca los cartuchos fusibles APR3 en el portafusible.
11. Levante el asa del portafusible.
12. Conecte el conductor de protección a la barra
equipotencial (ancho 19, par de apriete: 25 Nm).
Mantenga este orden de montaje: cabeza de
tornillo | conexión del conductor neutro | terminal
de cable | arandela protectora | arandela elástica
| tuerca.
