7 Conexión eléctrica SMA Solar Technology AG
32 MC_BOX_36-BE-es-20 Instrucciones de instalación

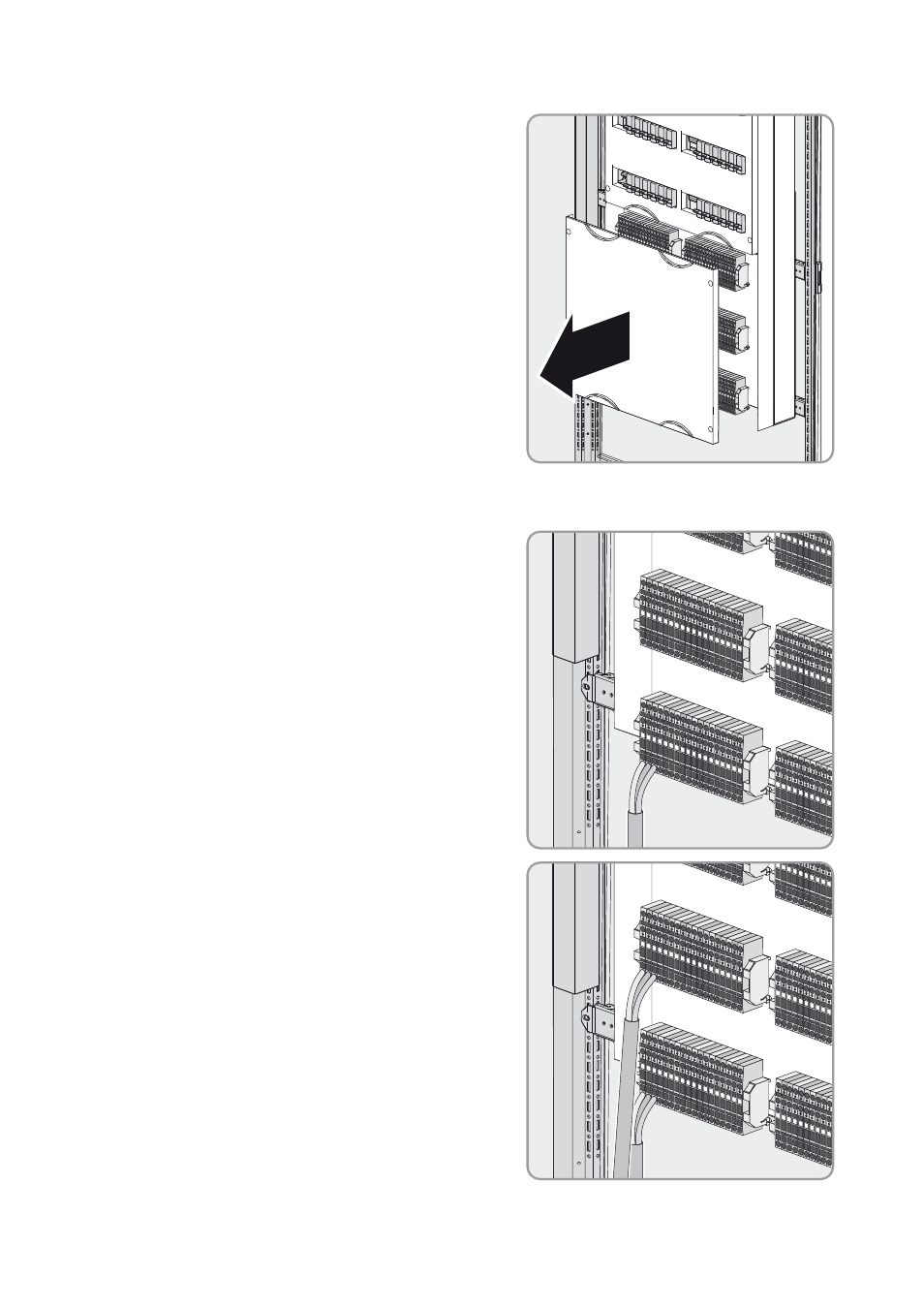

3. Retire la cubierta del área de conexión para los
Sunny Island.
Guarde la cubierta y los tornillos en un lugar
seguro.
4. Conecte los Sunny Island del clúster principal:
• Conecte el esclavo 2 a los bornes
Main Cluster Slave 2:
– Conecte el conductor de fase al borne
7 :L1.
– Conecte el conductor neutro al borne
8 :N.
– Conecte el conductor de protección al
borne 9 :PE.
• Conecte el esclavo 1 a los bornes
Main Cluster Slave 1:
– Conecte el conductor de fase al borne
4 :L1.
– Conecte el conductor neutro al borne
5 :N.
– Conecte el conductor de protección al
borne 6 :PE.
