Procedimiento:
1. En función del tipo de tendido del cable y de las condiciones de instalación, determine el
cartucho fusible necesario para el interruptor de fusible. Tenga en cuenta el tamaño de fusible
permitido de 100 A a 500 A.
2. Retire la tapa de protección contra el contacto accidental (consulte el capítulo 7.3, página 23).
3. Introduzca los cables de conexión del generador en la Multicluster Box y prepárelos
(consulte el capítulo 7.4, página 24).

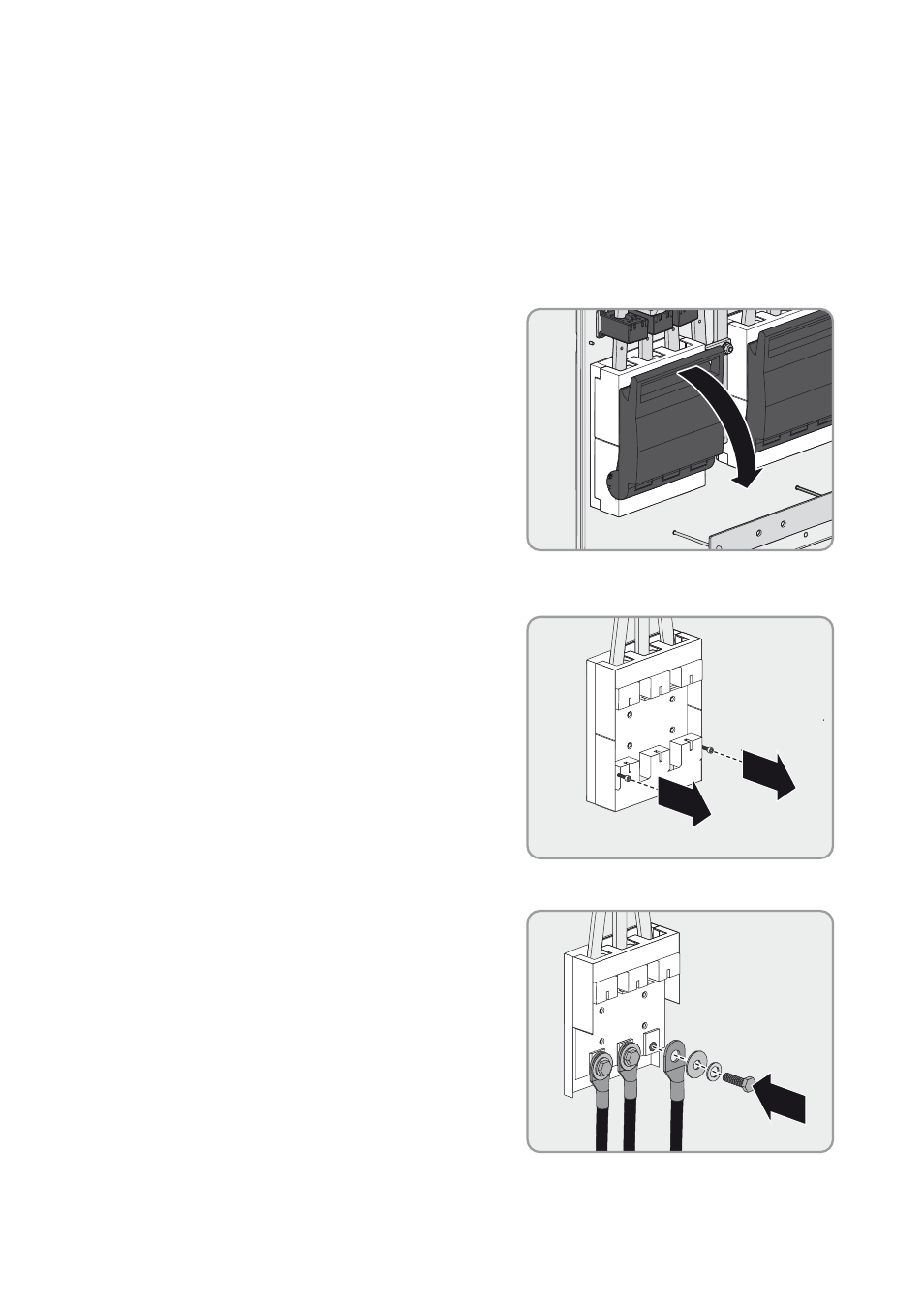

4. Baje el asa del portafusible.
5. Levante el portafusibles por el anclaje con las dos manos y extráigalo.
6. Afloje los tornillos de la cubierta de los bornes y
retire la cubierta. Utilice para ello un destornillador
PH 2.
7. Conecte los conductores de fase L1, L2 y L3 al
interruptor de fusible MC-F1 Generator conforme
a la leyenda (ancho 19, par de apriete: 25 Nm).
Mantenga este orden de montaje: cabeza de
tornillo | arandela elástica | arandela protectora |
terminal de cable | conexión al interruptor de
fusible.
