6 Conexión eléctrica SMA America, LLC
62 SI4548-6048-US-BE-es-20 Instrucciones de funcionamiento
Conexión del suministro de tensión BatVtgOut
1. Perfore un punto adecuado en el manguito protector con un objeto puntiagudo.
2. Introduzca los conductores con las virolas en el Sunny Island desde el exterior a través del
orificio.

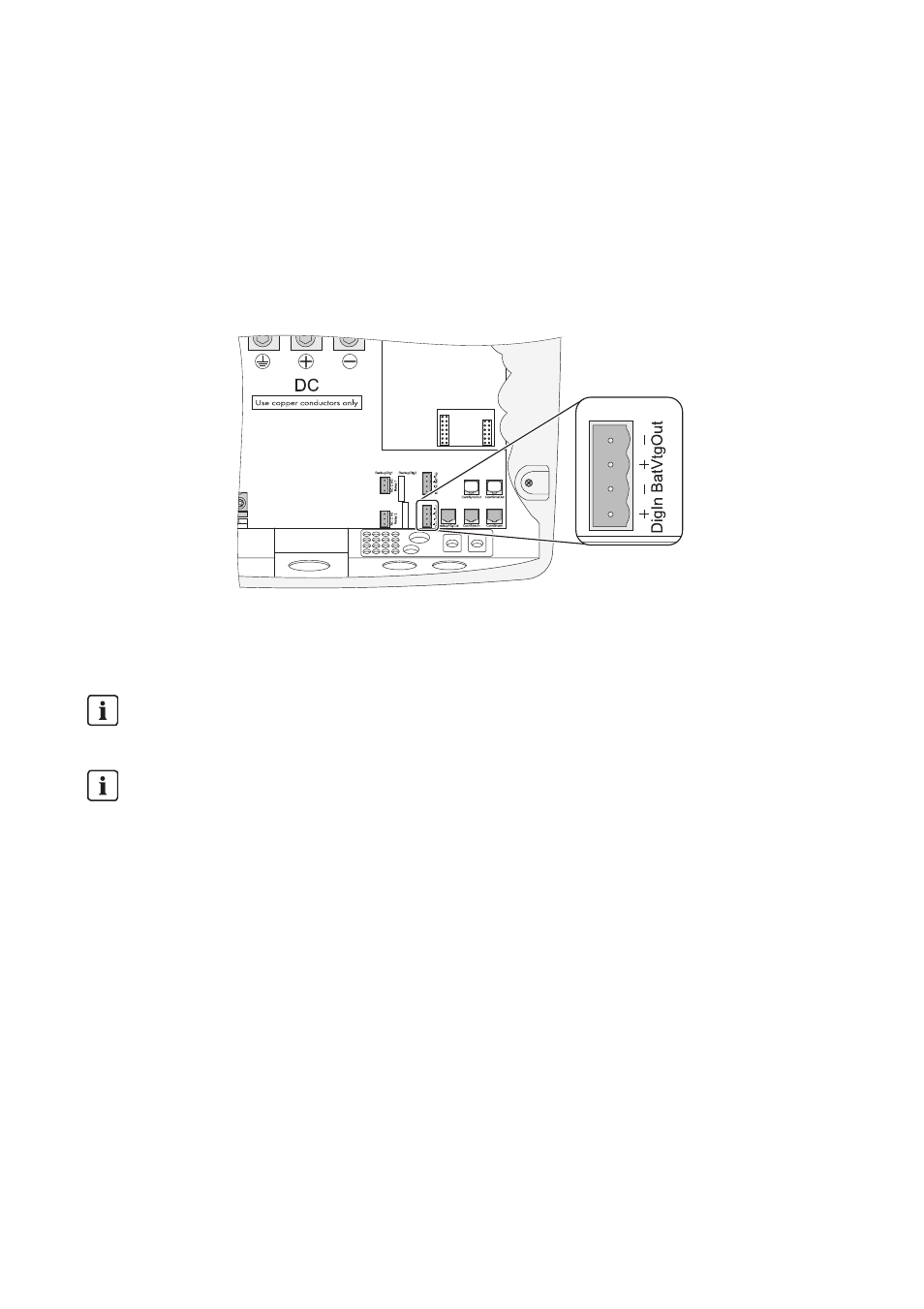

3. Conecte los conductores al borne “BatVtgOut” de los bornes tetrapolares.
4. Apriete los tornillos del borne (par de apriete: 5 in-lb ... 7 in-lb [0,56 Nm ... 0,79 Nm]).
☑ El suministro de tensión BatVtgOut está conectado.
6.4.8 Entrada digital DigIn
La conexión DigIn sirve como entrada digital para fuentes eléctricas externas.
Conexión de la entrada digital DigIn
1. Perfore un punto adecuado en el manguito protector con un objeto puntiagudo.
2. Introduzca los conductores con las virolas en el Sunny Island desde el exterior a través del
orificio.
3. Conecte los conductores según corresponda al borne “DigIn” de los bornes tetrapolares.
4. Apriete los tornillos del borne (par de apriete: 5 in-lb ... 7 in-lb [0,56 Nm ... 0,79 Nm]).
☑ La entrada digital DigIn está conectada.
Rango de tensión de entrada en la entrada DigIn
El rango de tensión de la entrada digital DigIn es de 5 V a 63 V.
Funciones asociadas
Si el generador y la red pública (GenGrid) trabajan en modo híbrido, utilice los relés del
equipo maestro para activar las funciones asociadas.
