6 Conexión eléctrica SMA America, LLC
46 SI4548-6048-US-BE-es-20 Instrucciones de funcionamiento
6.2.2 Cableado
Ejemplo de cableado
A una tensión de batería de 48 V y una potencia de salida de CA de 4 500 W, a través de los cables
de la batería del SI 4548-US-10 pasa una corriente de hasta 100 A. A la misma tensión de la batería
y una potencia de salida de CA de 6 000 W, a través de los cables de la batería del SI 6048-US-10
pasa una corriente de hasta 130 A.
La corriente que pasa por los cables de la batería causa una potencia de disipación y caída de
tensión por cada metro. Puede averiguar la potencia de disipación y la caída de tensión con
diferentes secciones de conductor en la siguiente tabla.
Ejemplo:
Para una distancia de 33 ft (10 m) entre el Sunny Island y la batería, se necesitan por lo menos 66 ft
(20 m) de cable (ida y vuelta). Para una sección de conductor de AWG 2/0 (70 mm²), 100 A
(corriente nominal de la batería) causan una potencia de disipación de 120 W en total y una caída
efectiva de tensión de 0,9 V.
Cálculo de la corriente nominal media de la batería

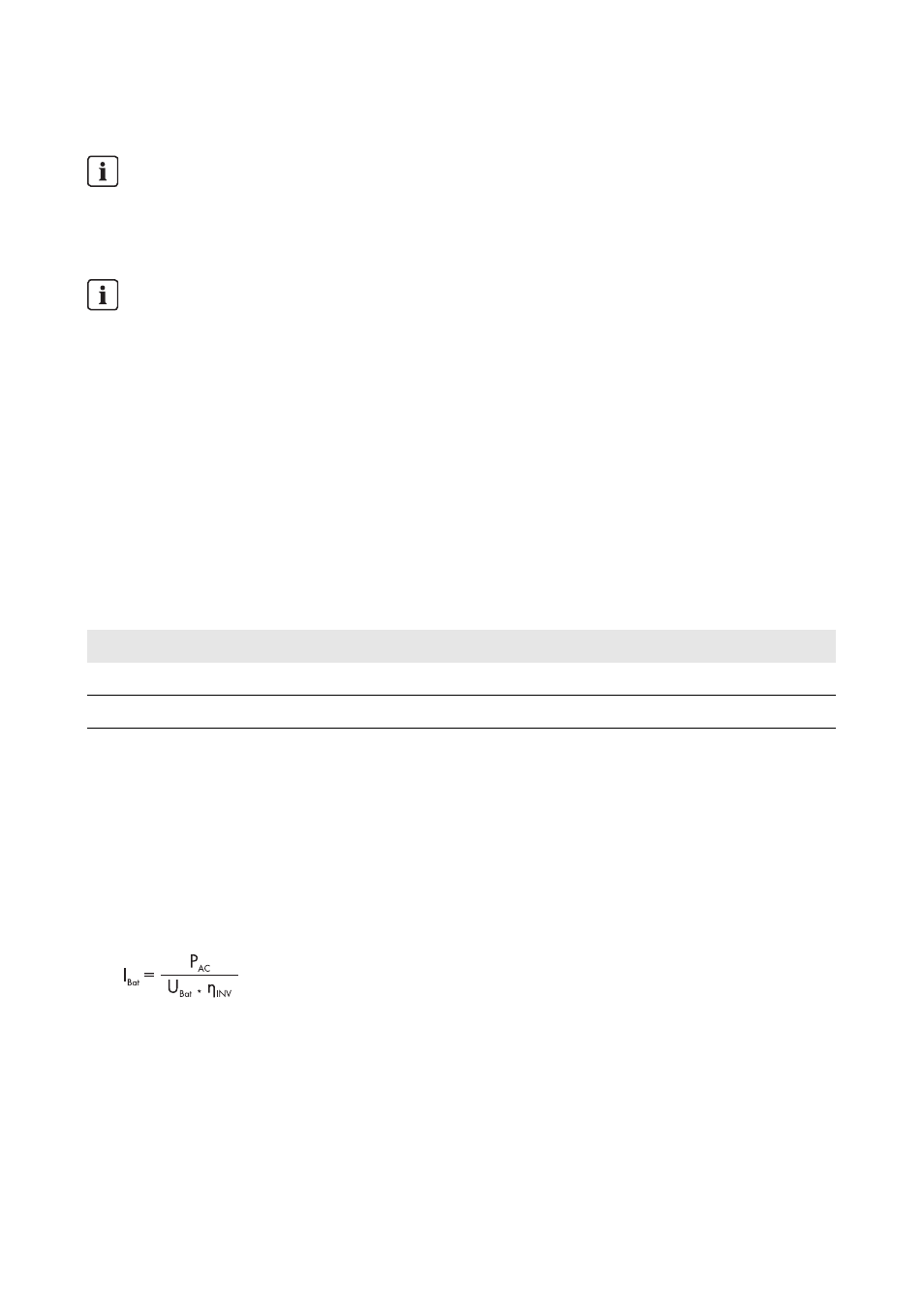

La corriente nominal media de la batería conectada se puede calcular con la fórmula siguiente:
I
Bat
= corriente nominal de la batería
P
CA
= potencia de CA del inversor
U
Bat
= tensión nominal de la batería
η
INV
= rendimiento del inversor a una potencia de CA específica
Los cables de la batería deben ser lo más cortos posible.
Los cables de la batería deberán ser lo más cortos posible. Los cables largos y con una sección
insuficiente reducen el rendimiento del sistema, así como la capacidad de sobrecarga.
No tienda los cables de la batería bajo revoque o dentro de un conducto de plástico.
Elección de la sección del conductor
En el caso de cables de más de 33 ft (10 m), SMA recomienda seleccionar la sección de
conductor inmediatamente superior a la que se especifica en National Electrical Code
®
310.15.
Sección del conductor Potencia de disipación Caída de tensión
AWG 2/0 (70 mm²) 1,8 W/ft (6 W/m) 14 mV/ft (45 mV/m)
AWG 3/0 (95 mm²) 1,4 W/ft (4,7 W/m) 11 mV/ft (35 mV/m)
