14 Integración de fuentes externas
SMA America, LLC
126
SI4548-6048-US-BE-es-20
Instrucciones de funcionamiento
Si el generador arranca en función del consumo, funcionará según su tiempo mínimo de
funcionamiento. Si al término de este tiempo la potencia promedio está por debajo del umbral de
desconexión, el generador se parará.

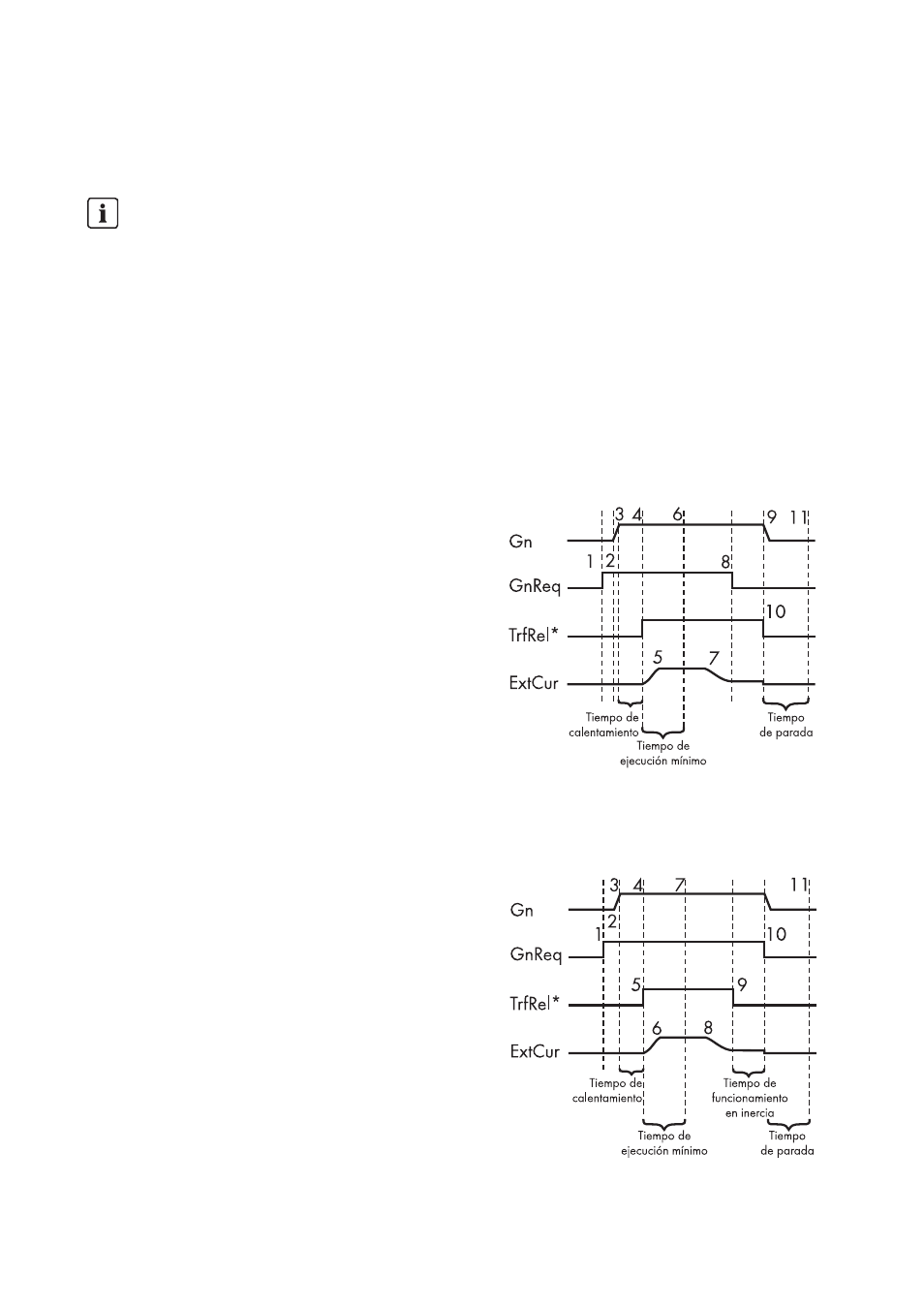

Los siguientes organigramas le dan una visión de conjunto del comportamiento de arranque/parada
del inversor Sunny Island en funcionamiento automático del generador:
Interfaz de generador “234.07 GnSrtMod” = Manual; solicitud por parte del
Sunny Island
Interfaz de generador “234.07 GnSrtMod” = Autostart; solicitud por parte del
Sunny Island
Sistema polifásico
El equipo monitoriza solo la potencia total de los equipos consumidores de todos los
conductores de fase y no los conductores de fase individuales en sistemas polifásicos.
La potencia de los equipos consumidores se calcula a partir de la potencia del Sunny Island
(parámetro “111.01 TotInvPwrAt”) y la potencia del generador (parámetro “131.01
TotExtPwrAt”).
1
Solicitud del generador por parte del Sunny Island
2
Arranque manual del generador
3
Detección de generador activo, comienzo de la fase de
calentamiento
4
Fase de calentamiento terminada, conexión del generador
5
Limitación de corriente del generador
6
Tiempo mínimo de funcionamiento transcurrido
7
Reducción de corriente, fase de absorción de la batería
8
Procedimiento de carga concluido, supresión de la señal de
solicitud
9
Parada manual del generador
10 Desconexión del generador
11 Tiempo de parada transcurrido
1
Arranque del generador por parte del Sunny Island
2
Arranque del generador
3
Comienzo del tiempo de calentamiento
4
Tiempo de calentamiento transcurrido
5
Conexión del generador
6
Limitación de corriente
7
Tiempo mínimo de ejecución transcurrido
8
Reducción de corriente, fase de absorción de la batería
9
Procedimiento de carga concluido, desconexión del generador
10 Fin del tiempo de funcionamiento en inercia, desconexión del
generador
11 Tiempo de parada transcurrido
