14 Integración de fuentes externas SMA America, LLC
140 SI4548-6048-US-BE-es-20 Instrucciones de funcionamiento
En un sistema eléctrico de repuesto con generador el Sunny Island requiere un circuito de corriente
de trabajo a través de la entrada DigIn. La entrada DigIn avisa al Sunny Island cuándo se inyecta
desde la red pública.
El Sunny Island posee una conexión para un suministro de CA externo, señalizado con “AC2 Grid/
Generator“. La entrada DigIn debe diferenciar entre la tensión del generador y la tensión de red con
solo una conexión externa. Cuando la entrada DigIn detecta un circuito eléctrico abierto, el Sunny
Island operará con parámetros de red y puede inyectar la electricidad sobrante a la red pública.
Cuando la entrada DigIn detecta un circuito eléctrico cerrado, el Sunny Island recibe una señal para
indicarle que puede solicitar el generador.
Cuando se utilice un generador se debe instalar un equipo de conmutación que pueda conmutar de
la red pública al generador. Este puede ser tanto un equipo de conmutación automático (ATS) o un
interruptor de transferencia manual. Un equipo de conmutación automático permite conmutar
automáticamente entre generador y red pública. En caso de fallo de la red no es necesaria la
intervención del operador.

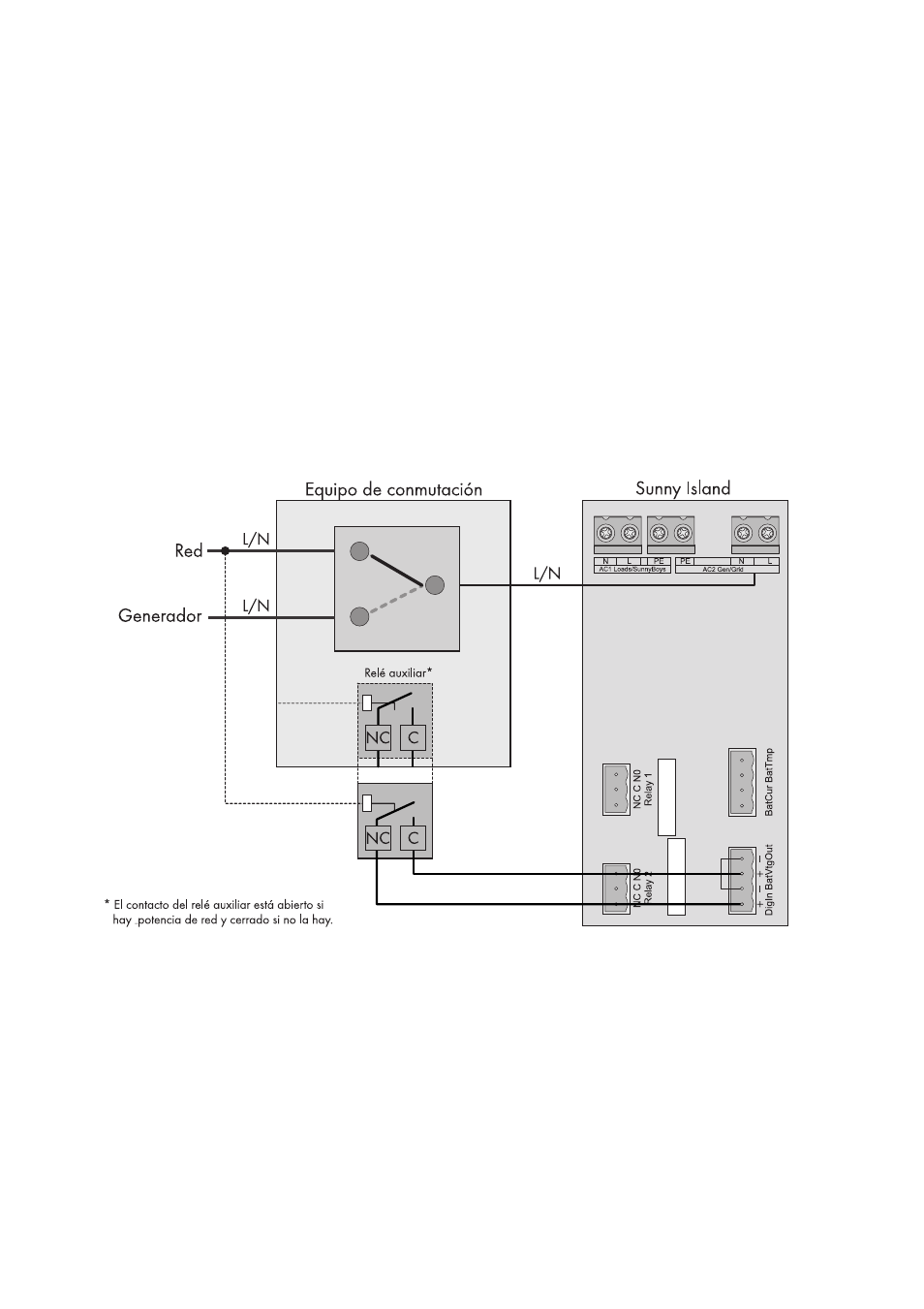

Para conectar el circuito de señal por medio de la entrada DigIn, es necesario un contacto de
apertura unipolar o bien un relé auxiliar unipolar con una bobina de 120 V. Si el ATS no dispone de
ningún relé auxiliar, deberá instalar un contactor con una bobina de 120 V o 240 V. La bobina
recibe tensión de la red pública.
Considere este circuito eléctrico un circuito de comunicación y no lo conecte en paralelo a la tensión
alterna o a los cables de corriente. De lo contrario podría provocar interferencias en las señales del
Sunny Island. En caso de apagón, no debe existir tensión en el relé. El suministro de tensión de un
relé externo debe realizarse por medio del interruptor de transferencia del lado de la red.
El relé auxiliar puede tanto formar parte del equipo de conmutación como ser un subgrupo separado.
