6  Conexión eléctrica

SMA America, LLC

50

SI4548-6048-US-BE-es-20

Instrucciones de funcionamiento

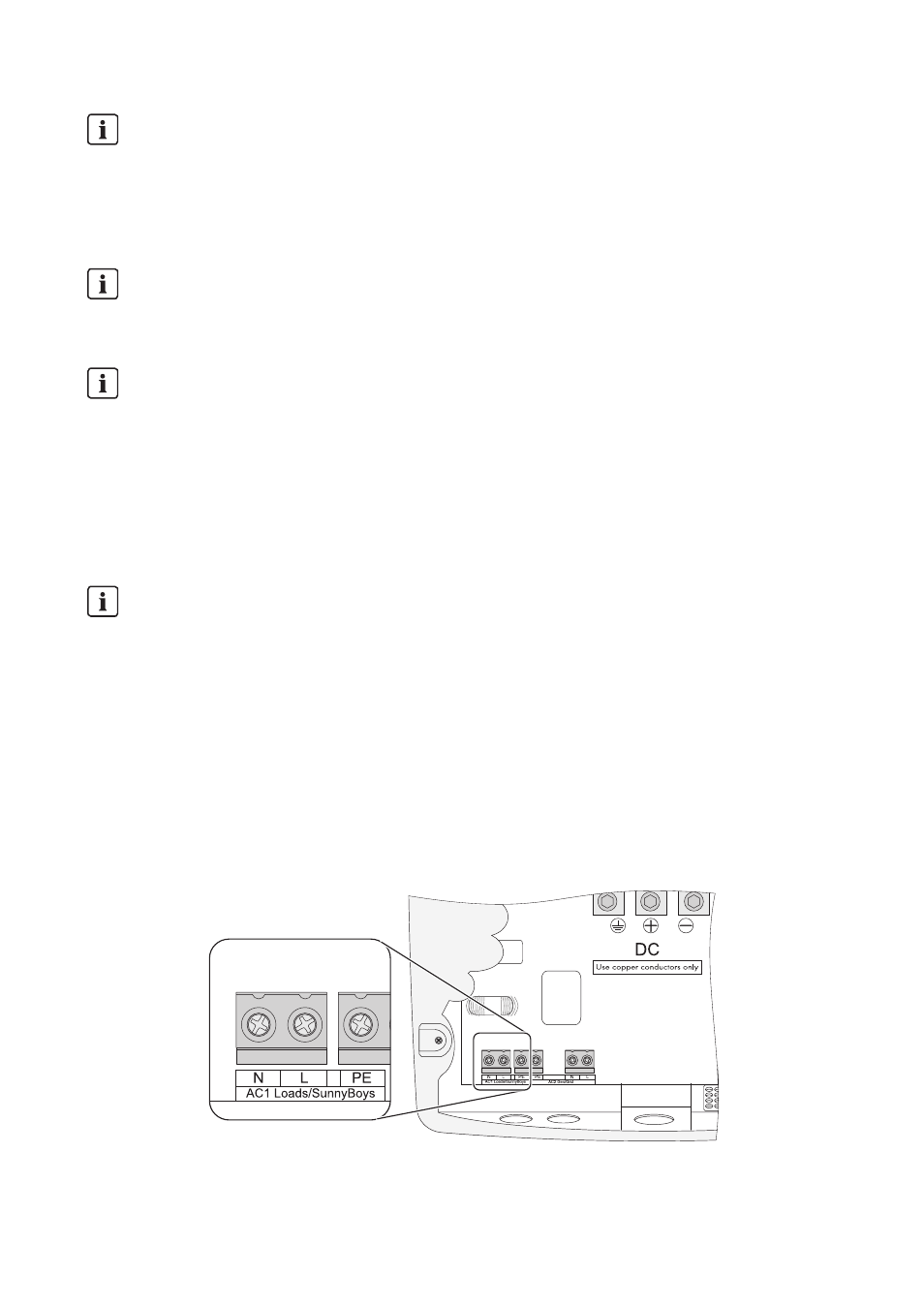

Conexión de los cables de AC1:

1. Instale el conducto para cables con un diámetro de

3

4

in (19 mm) en la abertura izquierda en

el lado izquierdo de la carcasa del inversor Sunny Island. Fije el conducto en el interior del
inversor Sunny Island con una contratuerca.

2. Instale el conducto para cables en el cuadro de distribución.
3. Introduzca el cable del cuadro de distribución hacia el interior del Sunny Island a través del

conducto para cables.

4. Retire el aislamiento de protección de los tres cables (longitud de pelado: 0,75 in [18 mm]).

Doble sistema monofásico de tres conductores
En un doble sistema monofásico de tres conductores, conecte el maestro y el esclavo 2 al
conductor de fase L1.
En un doble sistema monofásico de tres conductores, conecte el esclavo 1 y el esclavo 3 al
conductor de fase L2.

Conexión en sistemas trifásicos
Instale el maestro siempre en el conductor de fase L1, el esclavo 1 en L2 y el esclavo 2 en L3.
De esta instalación resulta un campo giratorio a la derecha.

Fallo de un conductor de fase en un sistema trifásico
Si en un sistema trifásico falla un conductor de fase del maestro, el clúster queda fuera de
funcionamiento. Si falla un conductor de fase del esclavo, el clúster puede seguir funcionando
o desconectarse. Que el clúster siga funcionando o se desconecte depende del ajuste del
parámetro “250.30 RnMod” (consulte el capítulo 19.2.5 “System Settings (250#)”,
página 196).

Sección del conductor
La sección de conductor máxima para la conexión de equipos consumidores/inversores
fotovoltaicos es de 4 AWG (25 mm²).
