6 Conexión eléctrica SMA America, LLC
60 SI4548-6048-US-BE-es-20 Instrucciones de funcionamiento

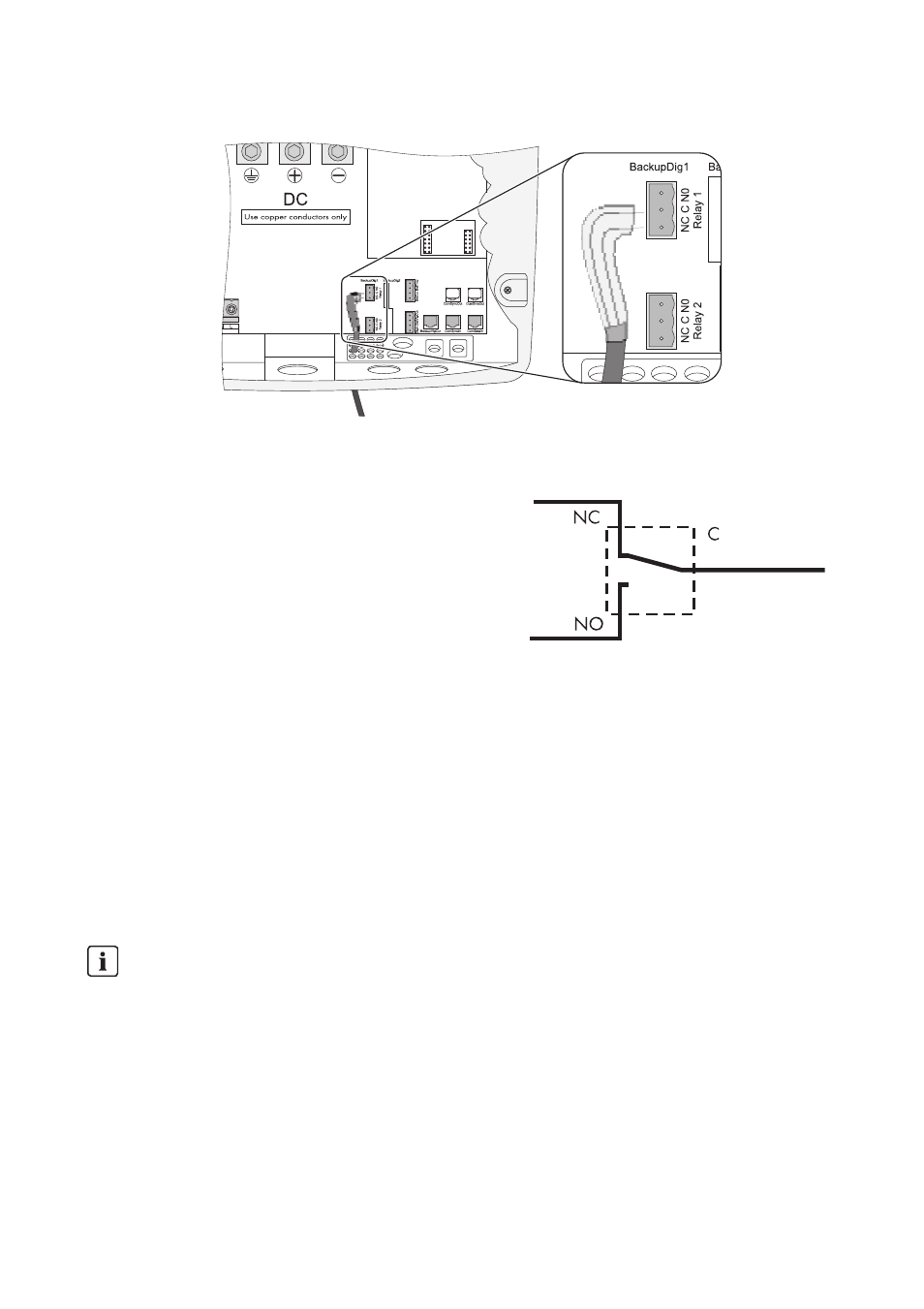

4. Conecte los conductores a los bornes tripolares incluidos en la entrega. Las patillas tienen estos
significados:
– NC: Normally closed (si el Sunny Island está
desconectado, el relé está cerrado)
– C: Contact (contacto de trabajo)
– NO: Normally opened (si el Sunny Island está
desconectado, el relé está abierto)
5. Apriete los bornes (par de apriete: 5 in-lb ... 7 in-lb [0,56 Nm ... 0,79 Nm]).
6. Inserte el borne tripolar en la hembrilla que corresponda en el Sunny Island.
Contactor de potencia para deslastre de carga (Load Shedding)
El Sunny Island puede desconectar equipos consumidores automáticamente para proteger la batería
de una descarga completa. Para ello, deberá instalarse un contactor de potencia (de CA o de CC)
externo entre el Sunny Island y los equipos consumidores (consulte el capítulo 12.1 “Deslastre de
carga (Load Shedding)”, página 104).
Instalación de la alimentación de un contactor de potencia de CC para deslastre de carga
(p. ej. Relay2):
1. Cablee la conexión de la bobina A1 del contactor de potencia con el borne NO (Relay2).
2. Cablee el borne C (Relay2) con el borne “BatVtgOut +”.
3. Cablee la conexión de la bobina A2 del contactor de potencia con el borne “BatVtgOut –”.
☑ El circuito eléctrico de control del contactor de potencia está instalado.
Alimentación del contactor de potencia de CC
En el circuito eléctrico de control hay una tensión de 48 V que se alimenta de la batería.
• Los bornes BatVtgOut pueden admitir una carga máxima de 0,75 A.
