6 Conexión eléctrica SMA America, LLC
52 SI4548-6048-US-BE-es-20 Instrucciones de funcionamiento

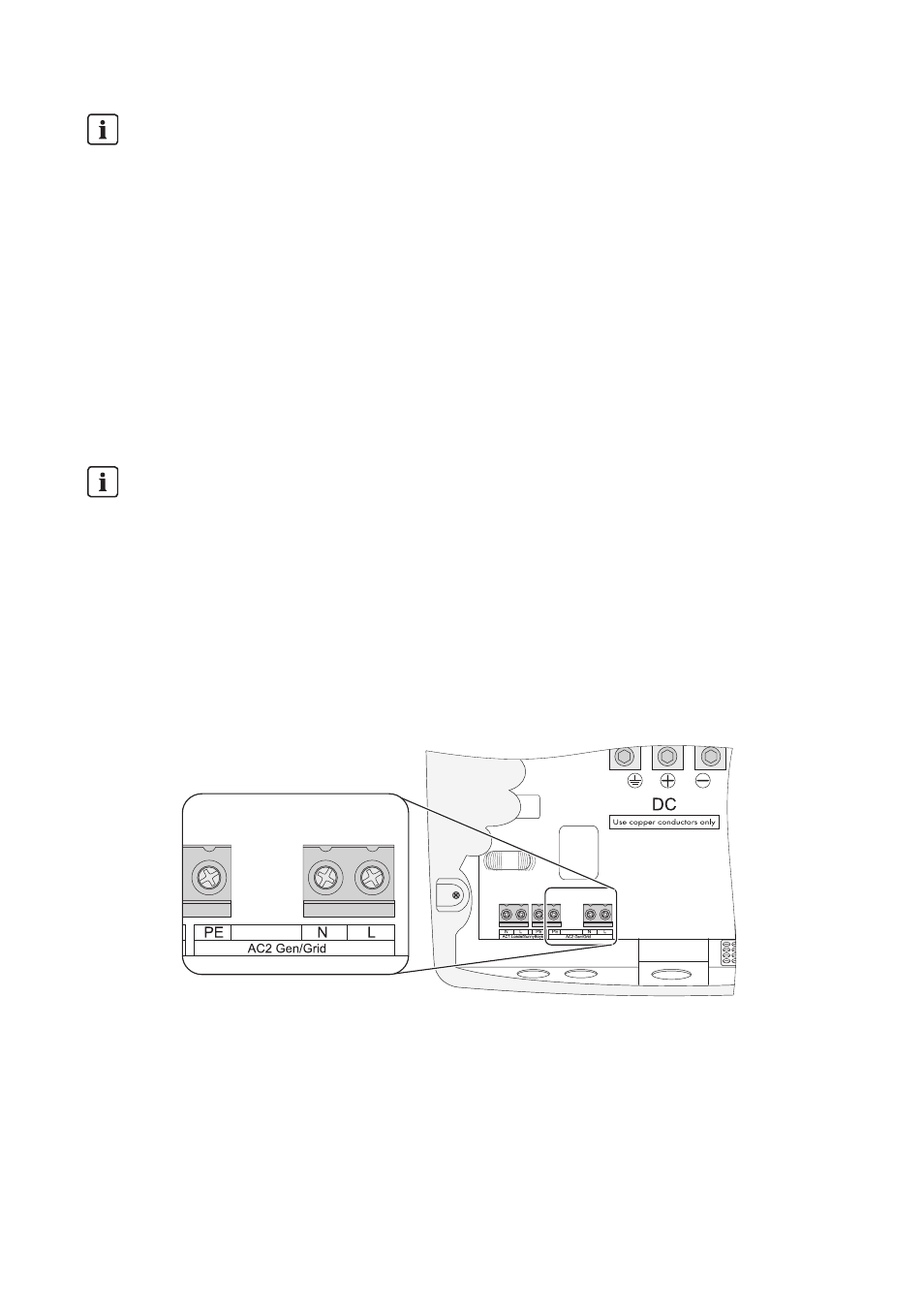

Conexión de los cables de AC2 (Generator/Grid):
1. Instale el conducto para cables con un diámetro de
3
⁄
4
in (19 mm) en la abertura derecha en
el lado izquierdo de la carcasa del inversor Sunny Island. Fije el conducto en el interior del
inversor Sunny Island con una contratuerca.
2. Instale el conducto para cables en el cuadro de distribución.
3. Introduzca el cable del cuadro de distribución hacia el interior del Sunny Island a través del
conducto para cables.
4. Retire el aislamiento de protección de los tres cables (longitud de pelado: 0,75 in [18 mm]).
5. Conecte el conductor de protección (PE) con el borne etiquetado como “AC2 Gen/Grid” y
apriete el tornillo de fijación con un par de 22 in-lb (2,5 Nm). Utilice una llave dinamométrica
apropiada para la cabeza de los destornilladores planos SZS 1,0 x 6,5.
6. Inserte los conductores N y L en los bornes etiquetados como “AC2 Gen/Grid” y apriete los
tornillos de fijación con un par de 22 in-lb (2,5 Nm). Utilice una llave dinamométrica
apropiada para la cabeza de los destornilladores planos SZS 1,0 x 6,5.
Fusibles adicionales en el sistema
Si no hay fusibles adicionales instalados entre el generador o la red pública y el Sunny Island,
este sabe si tiene una conexión a la red pública o al generador. Así, el Sunny Island puede
obtener corriente de la red pública o del generador.
Si hay fusibles o interruptores adicionales instalados entre el Sunny Island y la red pública o el
generador, el Sunny Island no puede determinar si los fusibles o los interruptores se han
desconectado o si la red pública o el generador no está poniendo tensión a disposición.
En ambos casos, el Sunny Island no puede cargar la batería, y los equipos consumidores que
están en funcionamiento descargan la batería del inversor Sunny Island.
Revise los fusibles e interruptores adicionales periódicamente para que la batería del inversor
Sunny Island solo se descargue si la red pública o el generador no suministran tensión.
Sección del conductor
La sección de conductor máxima para la conexión del generador es de 4 AWG (25 mm²).
