6 Conexión eléctrica SMA America, LLC
40 SI4548-6048-US-BE-es-20 Instrucciones de funcionamiento
6 Conexión eléctrica

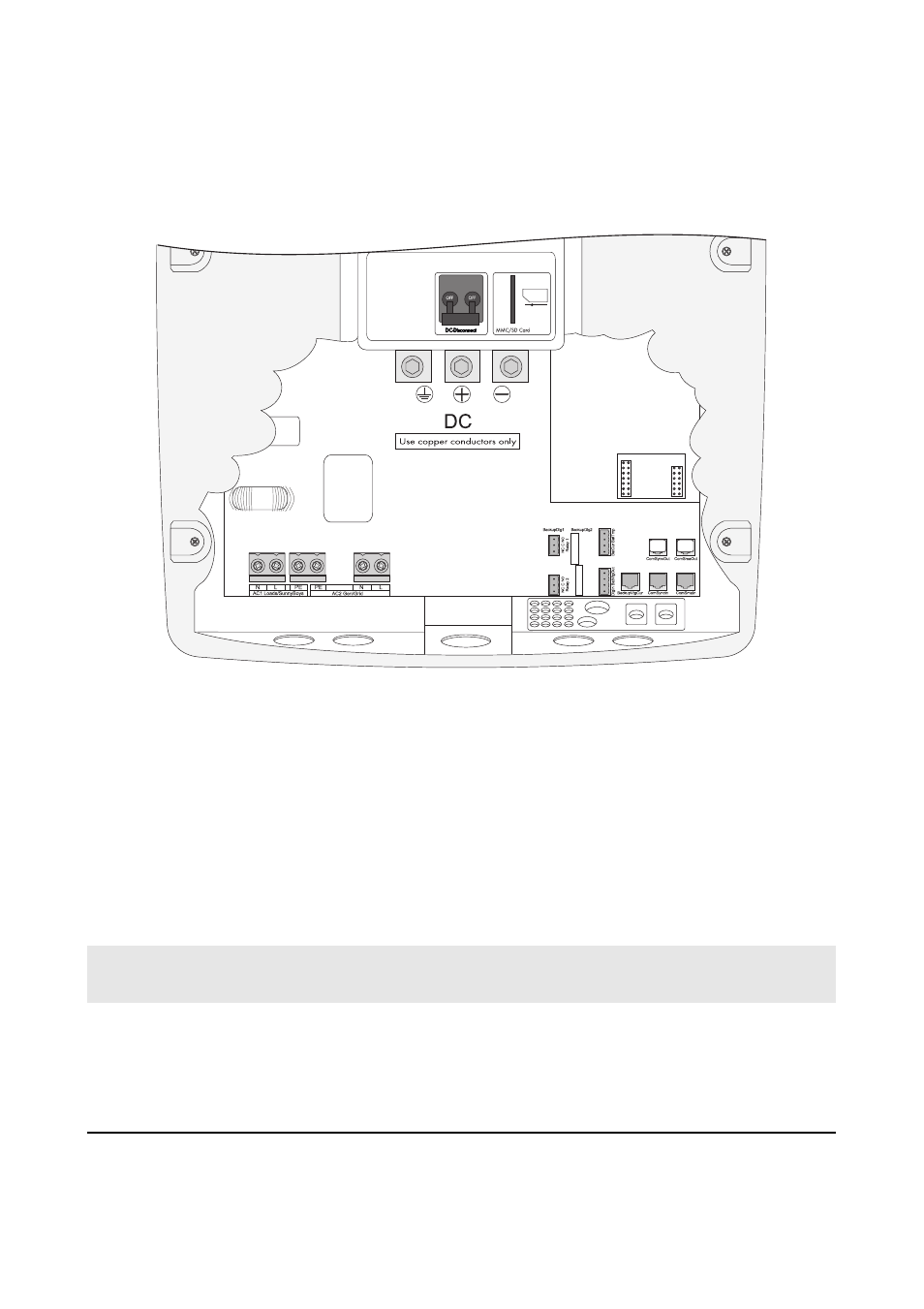

Todos los cables pasan a través de los agujeros de la parte inferior del equipo (consulte la imagen
siguiente) y se conectan al Sunny Island mediante las conexiones correspondientes.
Utilice conductos para cables para instalar los cables del lado de CC y CA en el Sunny Island.
Los conductos para cables garantizan un montaje del cable hermético al agua y al polvo en la
carcasa. También reducen el esfuerzo mecánico sobre el cable en el punto de conexión. Cierre todos
los agujeros no utilizados de la carcasa con los tapones obturadores correspondientes.
Utilice las conexiones previstas del inversor Sunny Island para conectar los cables en la carcasa del
Sunny Island según las normas.
Familiarícese con los distintos componentes y sus áreas de conexión en el Sunny Island (consulte el
capítulo 2.2 “Vista general”, página 22).
En la tabla siguiente encontrará las dimensiones de los cables y los valores de par apropiados.
Borne Par de apriete Dimensiones del
cable
Tipo de cable
Conexiones de CC 21 ft-lb (28 Nm) AWG 6 … AWG 3/0
(16 mm² … 95 mm²) Utilice solo
conductores de cobre.
Los cables deben estar
autorizados para
167 °F (75 °C).
