Conexión eléctrica SMA America, LLC
54 SB50US-80US-IA-es-36 Installation Guide
6.5.4 Conexión de CC con distribución de CC adicional
Para la conexión en paralelo de más de 1 string antes del DC-Disconnect integrado, utilice el borne
común COMBINED en el lado sin toma a tierra.

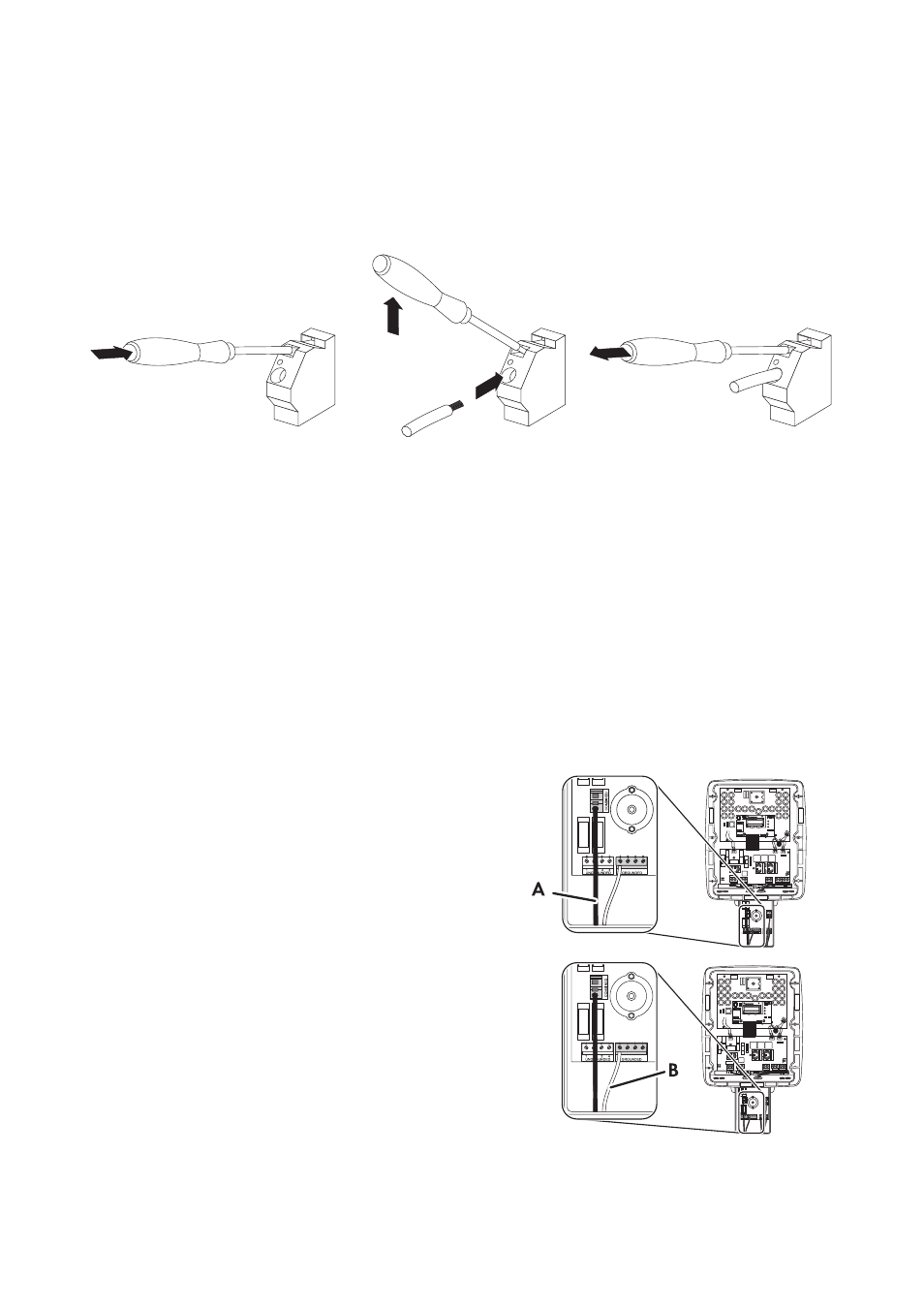

Utilización del borne de conexión por resorte marcado con COMBINED
1. Coloque un destornillador aislado en la ranura correspondiente del borne de conexión por
resorte.
2. Apriete el destornillador hacia arriba.
☑ El borne de resorte se abre.
3. Introduzca el cable pelado en el borne de resorte.
4. Devuelva el destornillador a la posición inicial.
5. Retire el destornillador.
☑ El borne de resorte está cerrado y el cable está sujeto.
6. Compruebe el asiento firme del cable tirando de él.
Toma a tierra negativa
3. Apriete todos los cables en los bloques de conexión del DC-Disconnect con un par de 15 in-lb.
(1.7 Nm).
1. Conecte el cable de CC positivo al borne marcado
con COMBINED (A) en el DC-Disconnect.
2. Conecte el cable de CC negativo (B) al borne
marcado con PV GROUNDED en el DC-Disconnect.
