Conexión eléctrica
SMA America, LLC
50
SB50US-80US-IA-es-36
Installation Guide
Toma a tierra negativa
9. Apriete todos los cables en los bloques de conexión del DC-Disconnect con un par de 15 in-lb.
(1.7 Nm).
Para comprobar que su inversor está debidamente puesto a tierra, tenga en cuenta el
capítulo 6.5.2 "Toma a tierra de la entrada de CC" (página 48).

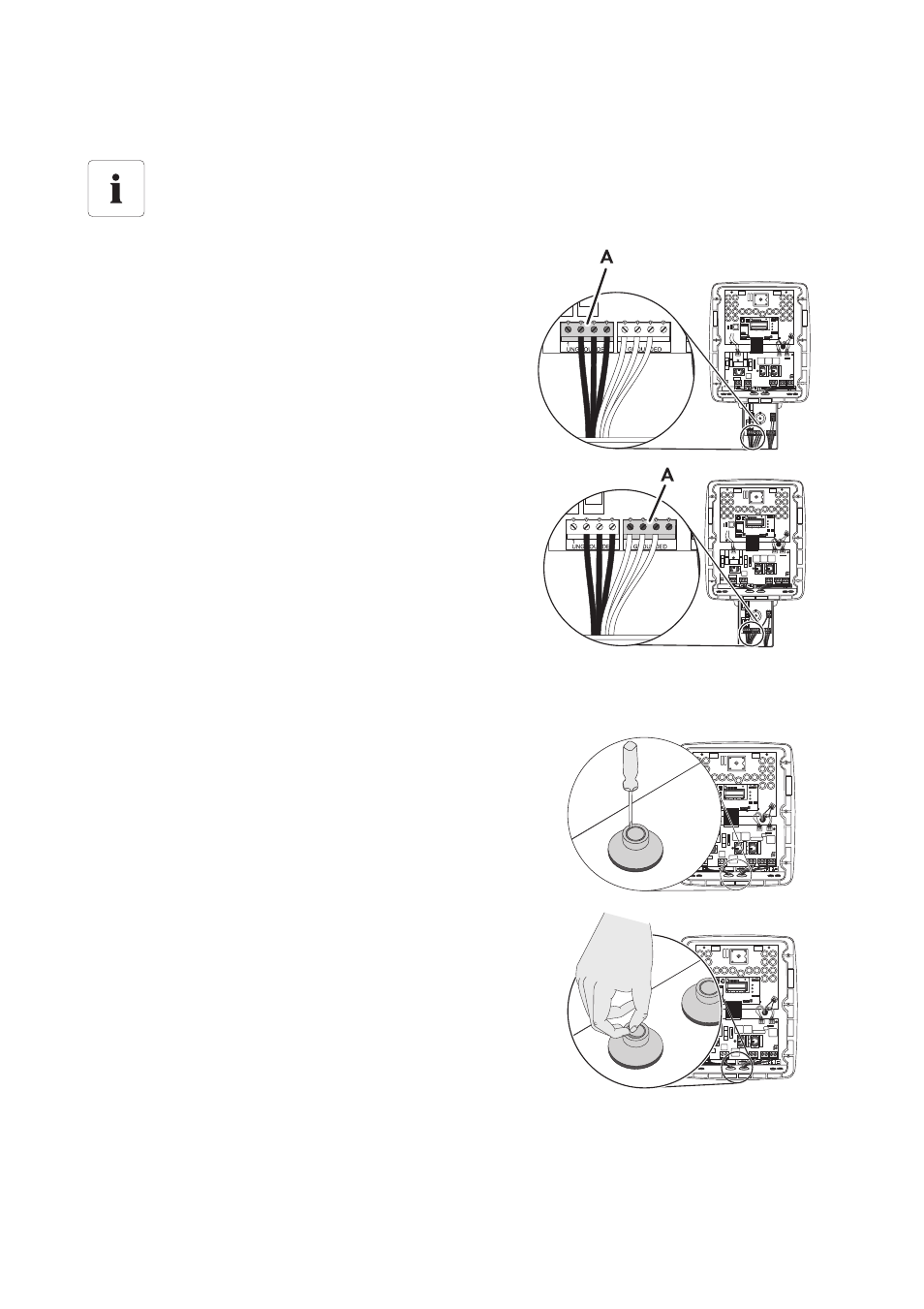

7. Conecte los cables de CC positivos al borne
marcado con PV UNGROUNDED (A) en el DC-
Disconnect.
8. Conecte los cables de CC negativos al borne
marcado con PV GROUNDED (A) en el DC-
Disconnect.
10. Con un destornillador, realice un agujero en el
pasahilos obturador izquierdo.
11. Retire la membrana de caucho.
2 3 5 7
A B + -
2
4
0
V
2
7
7
V
2
0
8
V
2 3 5 7
A B + -
2
4
0
V
2
7
7
V
2
0
8
V
