SMA America, LLC Montaje
Installation Guide SB50US-80US-IA-es-36 31

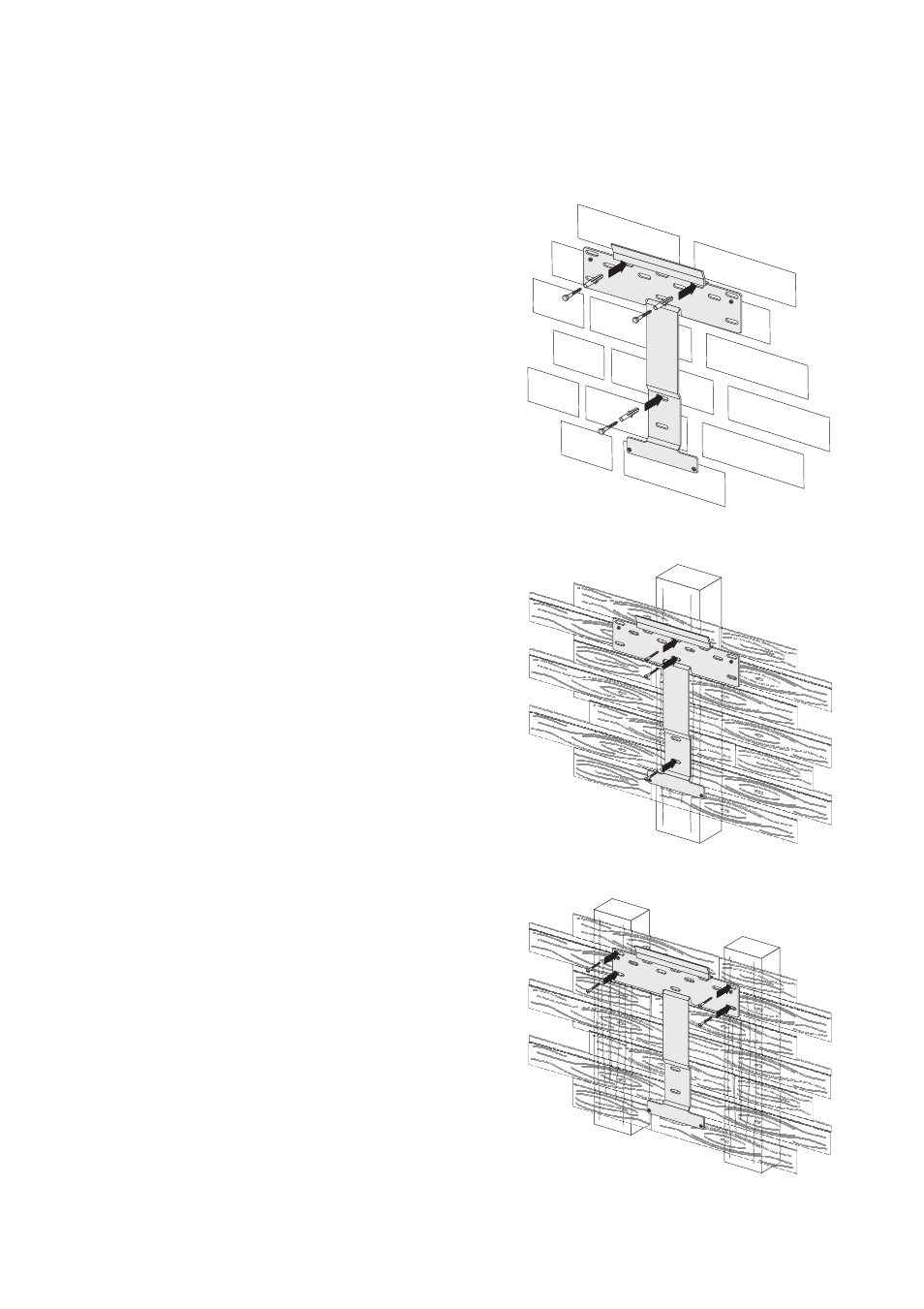

5.3.1 Posibilidades de montaje del soporte mural
Montaje en una pared de piedra
Fije el soporte mural con al menos 3 tornillos. La posición
de los tornillos en el soporte mural es la siguiente:
• 1 tornillo en el lado superior izquierdo
• 1 tornillo en el lado superior derecho
• 1 tornillo en el lado inferior
Instale el soporte mural tal y como se describe en el
capítulo 5.3.2 "Montaje del soporte mural" (página 32).
Montaje en una pared de madera con un montante o en un poste
Fije el soporte mural con al menos 3 tornillos. La posición
de los tornillos en el soporte mural es la siguiente:
• 2 tornillos en el centro del lado superior
• 1 tornillo en el lado inferior
Instale el soporte mural tal y como se describe en el
capítulo 5.3.2 "Montaje del soporte mural" (página 32).
Montaje en una pared de madera con dos montantes
Fije el soporte mural con al menos 4 tornillos. La posición
de los tornillos en el soporte mural es la siguiente:
• 2 tornillos en el lado superior izquierdo
• 2 tornillos en el lado superior derecho
Utilice los cuatro orificios de montaje exteriores en el
lado izquierdo y derecho del soporte mural.
Instale el soporte mural tal y como se describe en el
capítulo 5.3.2 "Montaje del soporte mural" (página 32).
