Montaje SMA America, LLC
34 SB50US-80US-IA-es-36 Installation Guide
5.3.4 Montaje del Sunny Boy al soporte mural
1. Retire las protecciones de las asas en el lado derecho e izquierdo del Sunny Boy.
Para el transporte del Sunny Boy son necesarias dos personas en las asas laterales arriba y
abajo.
O
Pase una barra de acero con un diámetro máximo de 1
1
⁄
8
in. (30 mm) a través de las aperturas
en la parte superior de la carcasa. El Sunny Boy se debe transportar entre dos personas.
ATENCIÓN
El Sunny Boy puede caerse debido a su gran peso.
Existe un riesgo de contusiones y fracturas.
• A la hora del montaje, tenga en cuenta que el Sunny Boy pesa 148 lb. (67 kg).

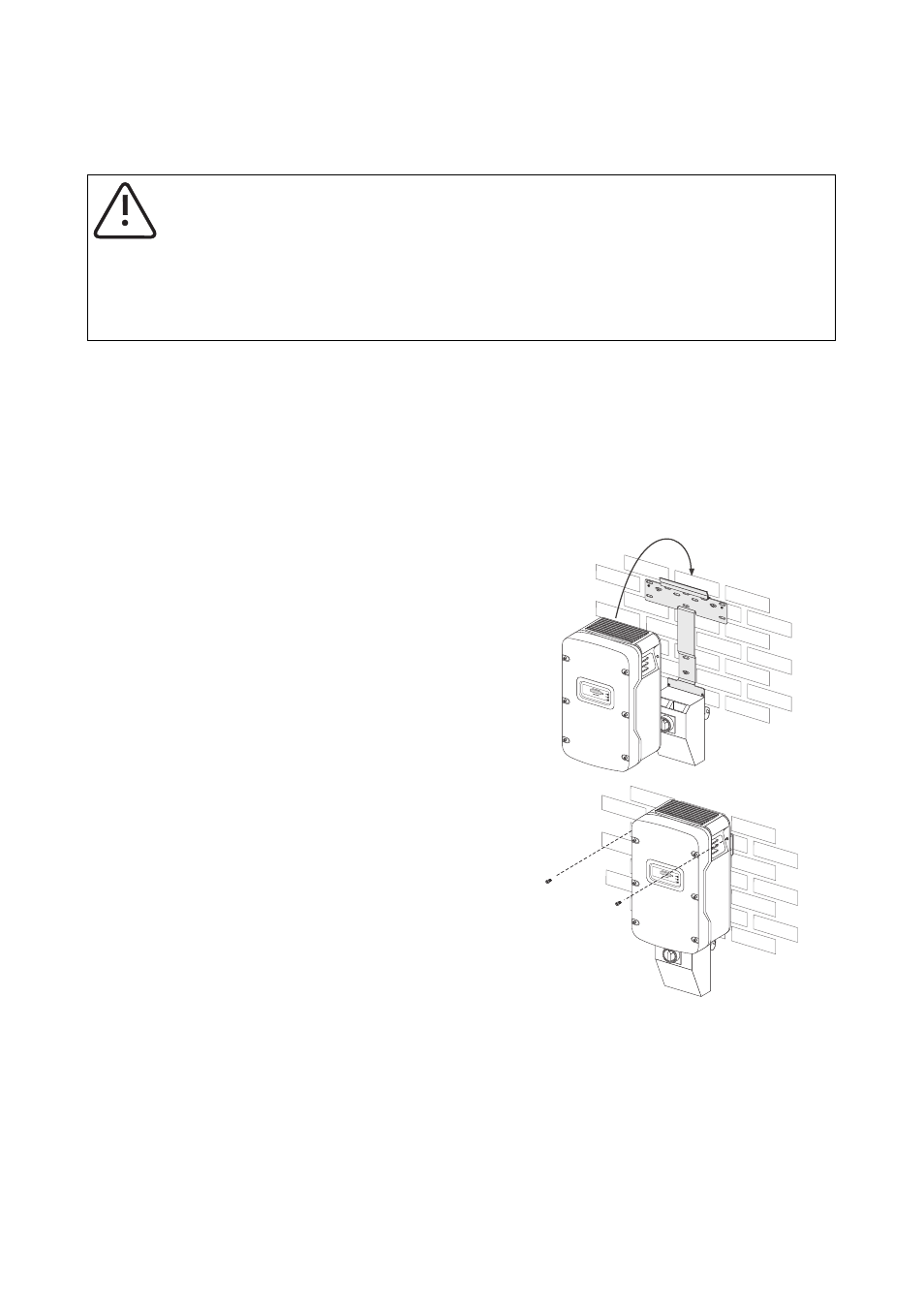

2. Enganche en el soporte mural el Sunny Boy por la
apertura de la carcasa situada en la placa trasera.El
Sunny Boy debe quedar fijo y centrado en el soporte
mural.
3. Fije el Sunny Boy por ambos lados al soporte mural
con los tornillos incluidos.
4. Apriete los tornillos en el sentido de las agujas del
reloj con un par de 44 in-lb. (5 Nm).
