SMA America, LLC Configuración de la tensión de CA
Installation Guide SB50US-80US-IA-es-36 19

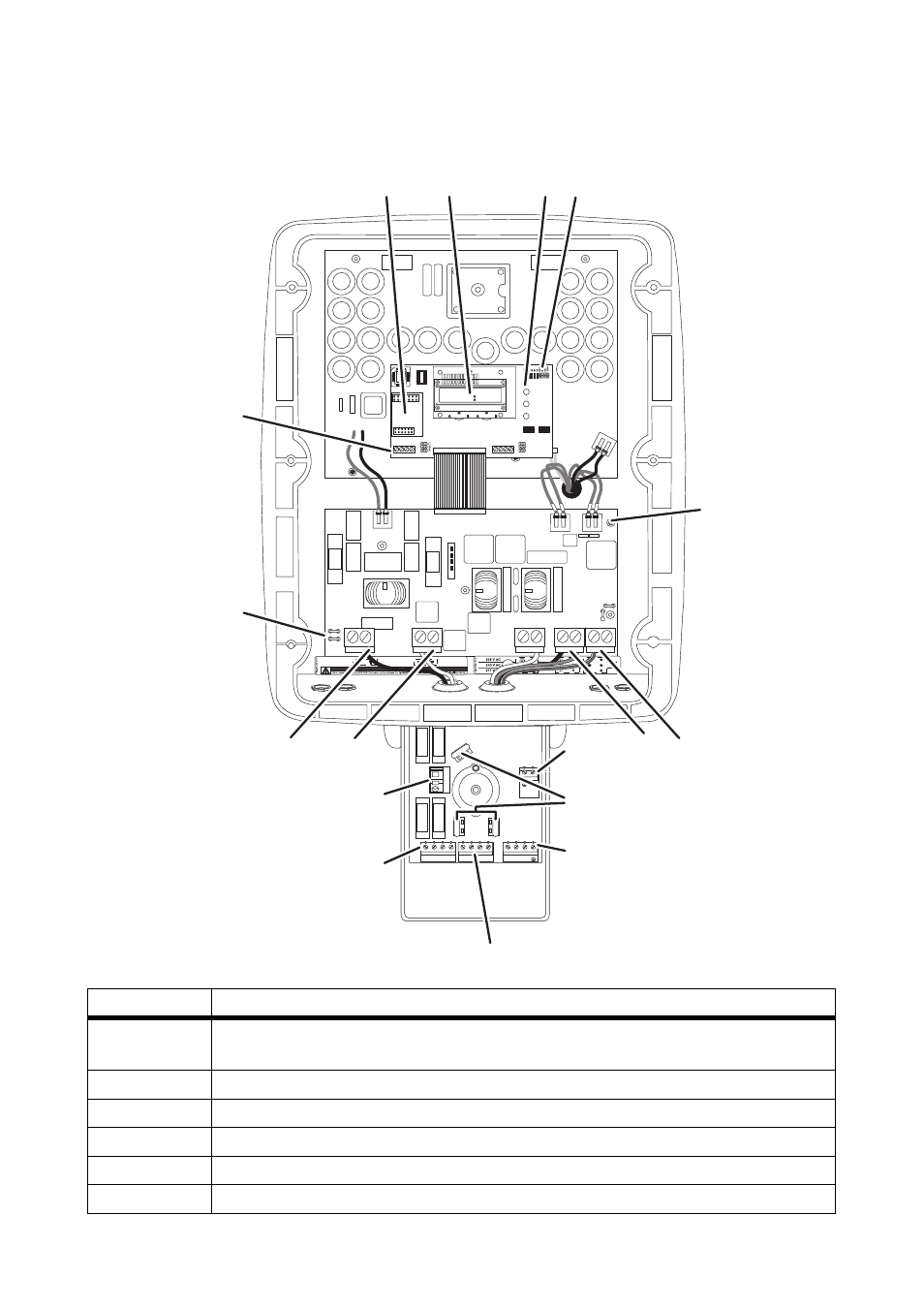

4.2 Determinación de la posición de los componentes internos
Posición Descripción
A Conexiones para el Piggy-Back opcional para la comunicación (RS485 o
inalámbrica)
B Pantalla
C LED de estado
D Puente para la configuración de la tensión de CA y la prueba de los ventiladores
E Bloques de conexión para la configuración de la tensión de CA
F Terminal de toma a tierra (PE)
1 2 3 4 UNGROUNDED GROUNDED L1 L2 N
0 V 240 V 2 0 8 V 2 7 7 V
2 3 5 7 A B + -
GROUNDING ELECTRODE
CONDUCTOR
COMBINED
A B C D
E
F G
H
I
M
N
O P
Q
R
L
K
