Conexión eléctrica
SMA America, LLC
42
SB50US-80US-IA-es-36
Installation Guide

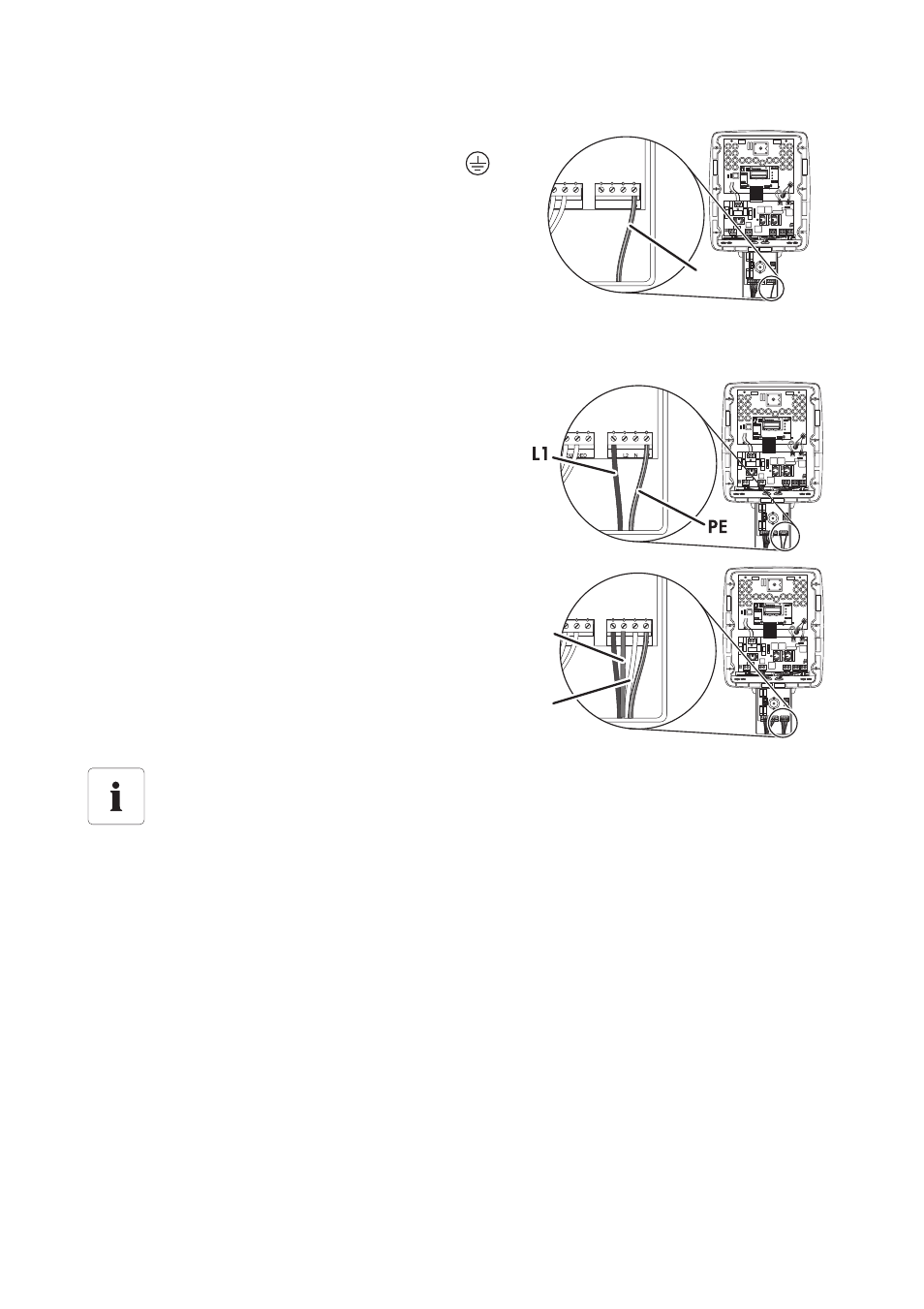

6. Conecte el conductor de toma a tierra de CA del
equipo al borne PE marcado con el símbolo
en
el DC-Disconnect.
Configuración de red de 208 V y 240 V
No conecte el Sunny Boy 8000-US a una red de 208 V.
7. Conecte el conductor L1 (conductor 1 de CA o
UNGROUNDED) al borne L1.
8. Conecte el conductor L2 (conductor 2 de CA) al
borne L2.
9. Conecte el conductor N (conductor N de CA) al
borne N.
Cuando se utilicen redes Delta de 240 V o 208 V con toma a tierra:
• Conecte el borne L2 a la fase puesta a tierra.
1
2
3
4
UNGROUNDED
GROUNDED
L1 L2 N
2 3 5 7
A B + -
GROUNDING
ELECTRODE
CONDUCTOR
COMBINED
2
4
0
V
2
7
7
V
2
0
8
V
PE
GROUNDED
L1 L2 N
1
2
3
4
UNGROUNDED
GROUNDED
L1 L2 N
2 3 5 7
A B + -
GROUNDING
ELECTRODE
CONDUCTOR
COMBINED
2
4
0
V
2
7
7
V
2
0
8
V
GROUNDED
L1 L2 N
L2
N
