SMA America, LLC Configuración de la tensión de CA
Installation Guide SB50US-80US-IA-es-36 25

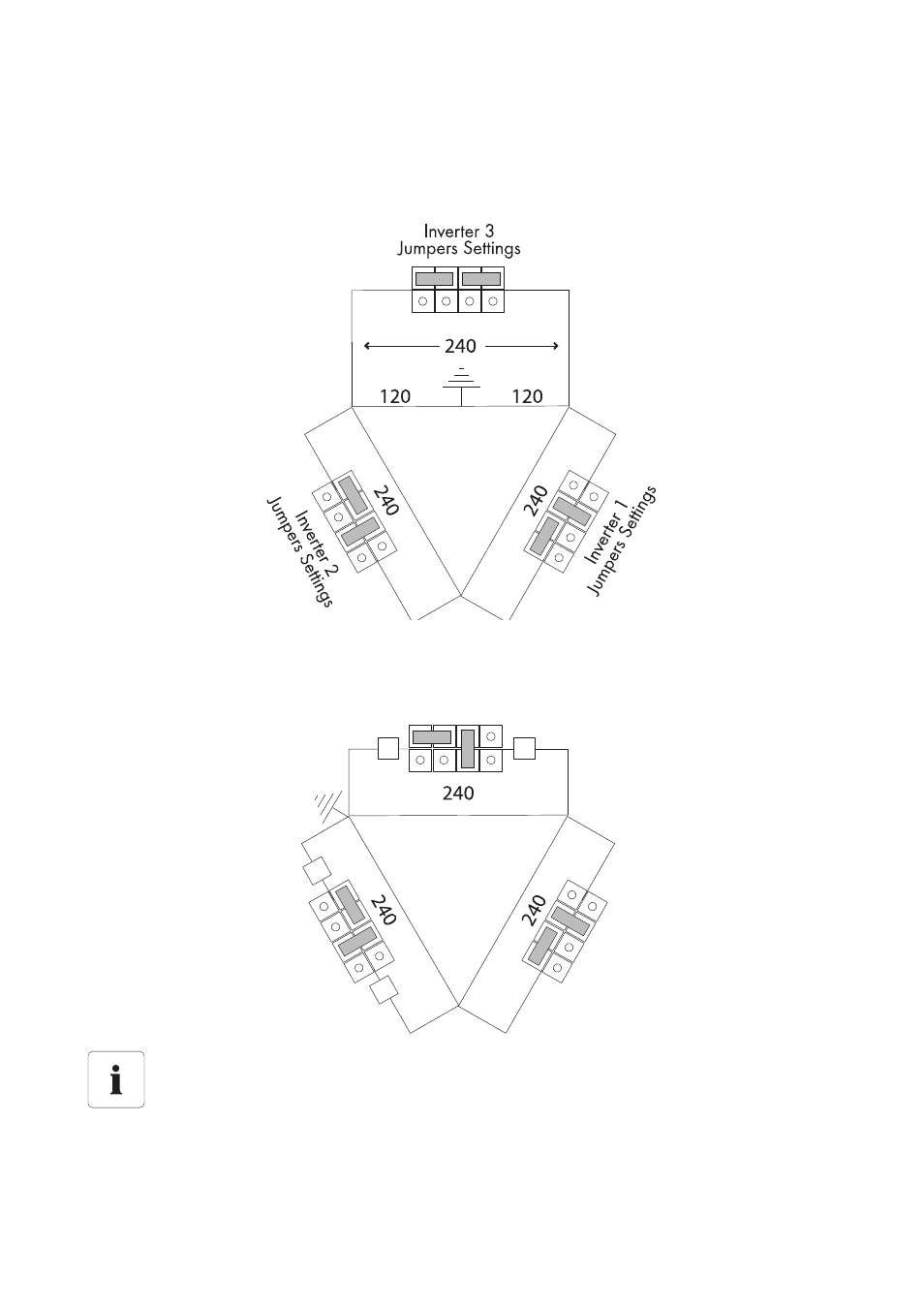

Las siguientes figuras muestran la correcta disposición de los puentes para la configuración de red
de 240 V: Tenga en cuenta el orden seguido para conectar los inversores a las fases.
Ejemplos de configuración para puente a 240 V Delta, 120 V Stinger
Ejemplos de configuración para puente a 240 V Delta, con toma a tierra
Cuando se utilicen redes Delta de 240 V o 208 V con toma a tierra, conecte el borne L2
a la fase puesta a tierra.
L2 L1
L2
L1
Inverter 3
Jumpers Settings
Inverter
1
Jumpers Settings
Inverter 2
Jumpers Settings
