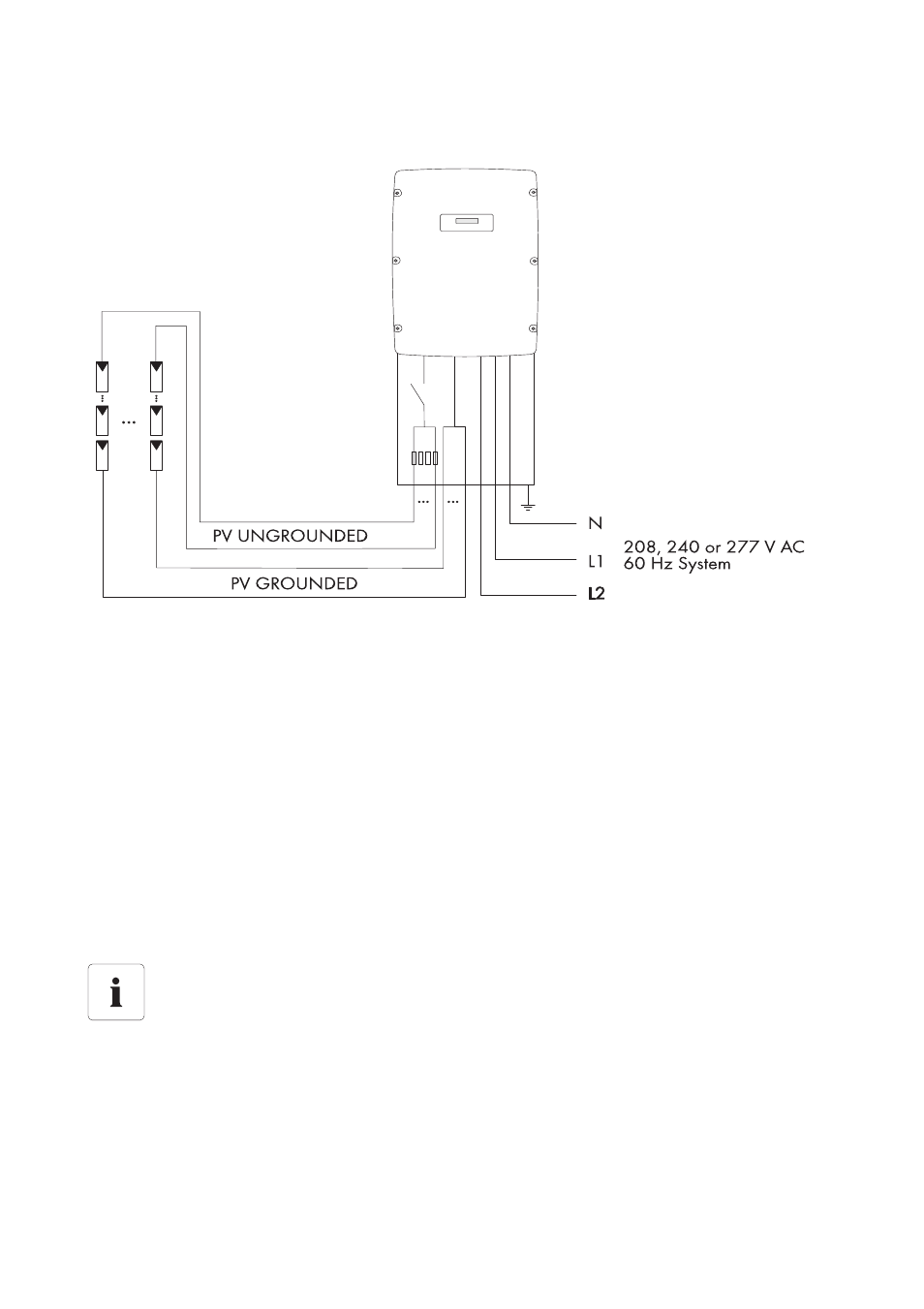

Esquema simplificado de conexiones de una instalación fotovoltaica
6.5.1 Condiciones de conexión de CC
Configuración de cables
Todas las instalaciones eléctricas se deben realizar de acuerdo con las normas locales vigentes y con
el National Electrical Code
®
ANSI/NFPA 70 o según el Canadian Electrical Code
®
CSA C22.1 y
las normas canadienses vigentes.
Para elegir el tipo o la sección de cable, en función del tipo de tendido, tenga en cuenta lo siguiente:
• Para todas las conexiones de cables de CC, utilice alambre de cobre de calibre 10 ... 6 AWG
(6 ... 16 mm²) resistente a +194 °F (+90 °C).
• Utilice solamente alambres macizos o gruesos. No utilice alambres finos.
• Coloque los cables de todo el sistema fotovoltaico con total precisión y no los enrolle en
bobinas.
Configuración de strings correcta
• Utilice "Sunny Design" (www.SMA-America.com) para configurar los strings.
