Conexión eléctrica SMA America, LLC
48 SB50US-80US-IA-es-36 Installation Guide
Fusibles
El seccionador de CC para el inversor debe estar dimensionado para al menos 600 V CC y una
potencia continua de 36 A. El DC-Disconnect se suministra con 4 fusibles (uno por cada string)
dimensionados para 15 A y 600 V CC. Los 4 fusibles del DC-Disconnect pueden estar
dimensionados a 20 A y 600 V CC como máximo.
6.5.2 Toma a tierra de la entrada de CC
El Sunny Boy está configurado de fábrica para instalaciones con toma a tierra negativa del
generador. Con determinados tipos de módulos fotovoltaicos podría ser necesario conectar a tierra
el polo positivo, en lugar del polo negativo.

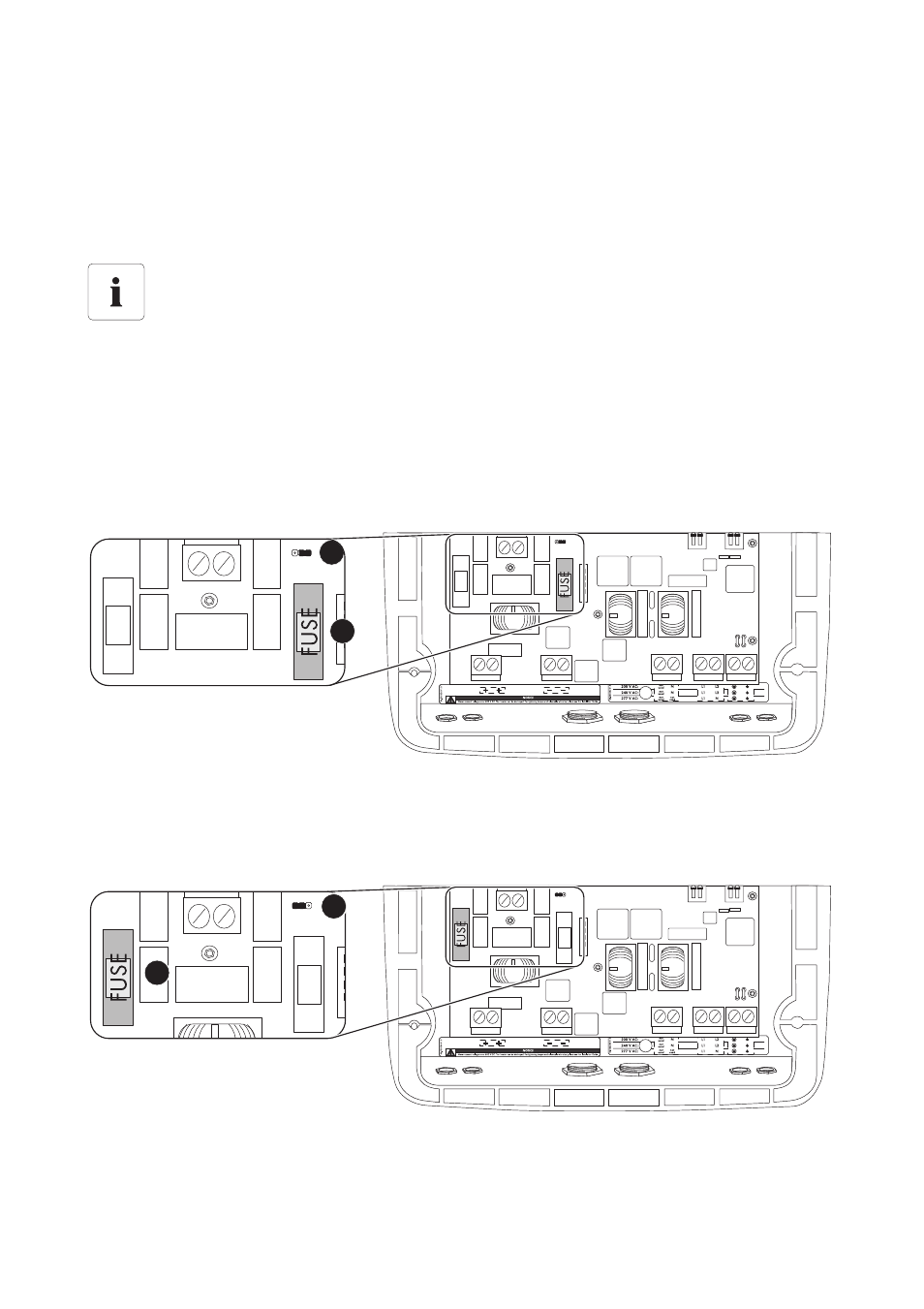

Posición del fusible GFDI y del puente con toma a tierra negativa
1. Coloque el fusible en la posición (1).
2. Coloque el puente en la posición (2).
Posición del fusible GFDI y del puente con toma a tierra positiva
1. Coloque el fusible en la posición (1).
2. Coloque el puente en la posición (2).
En función del tipo de módulo fotovoltaico y de su conexión a la instalación, podrían ser
necesarios fusibles conectados en serie. Tenga en cuenta el National Electrical Code
®
690.8 y 690.9 para el dimensionado de los fusibles.
2
1
2
1
