SMA America, LLC Configuración de la tensión de CA
Installation Guide SB50US-80US-IA-es-36 21

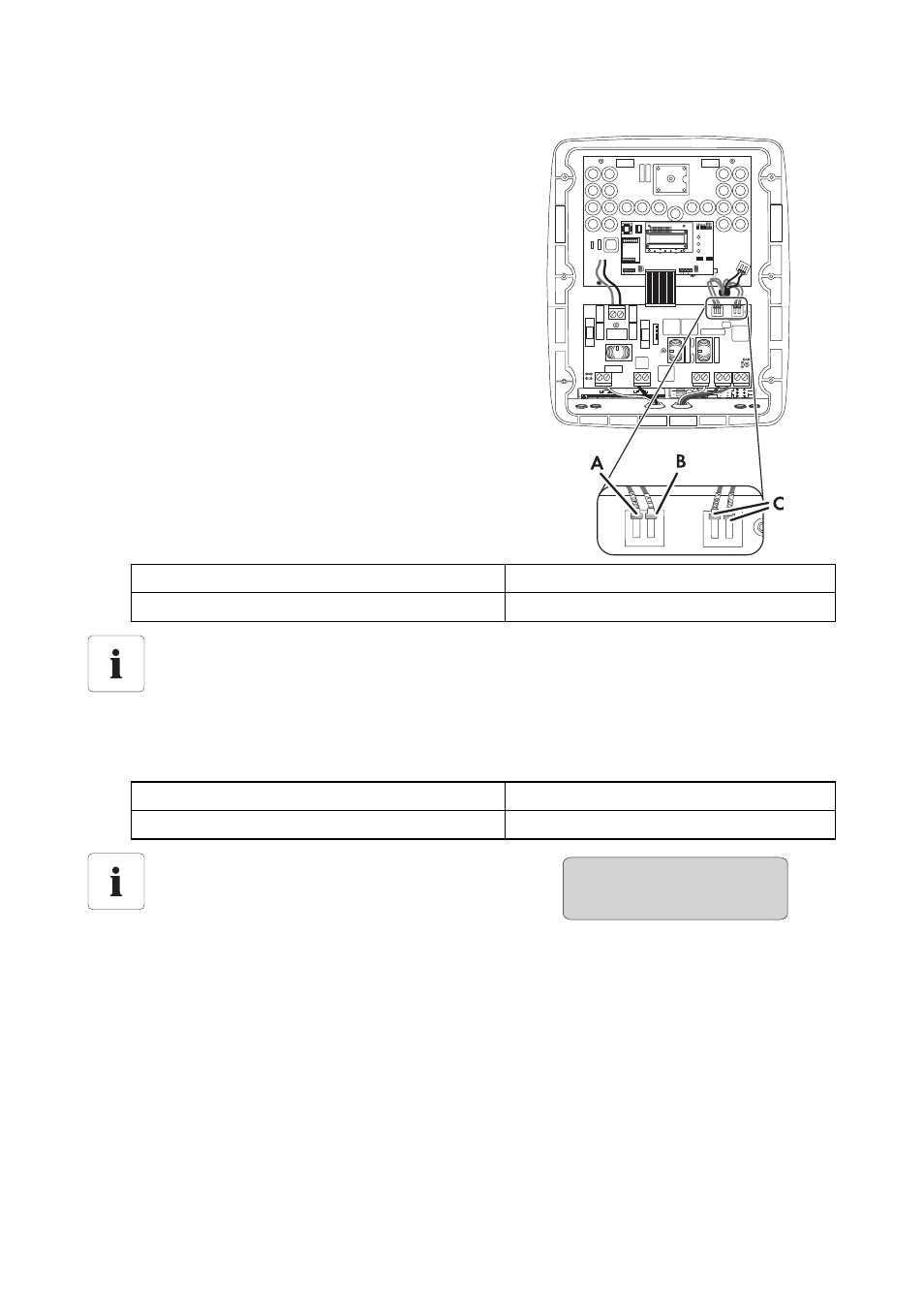

A través de un paso para cables, se han introducido 4
cables dentro de la carcasa. Cada cable está marcado
con el valor de tensión correspondiente.
1. Conecte el cable con el valor de tensión correcto
en el bloque de conexión izquierdo (A).
2. Para ajustar la tensión de CA, elija el cable con el
valor de tensión correcto en el bloque de conexión
derecho (C).Conecte el cable correspondiente en
el lado izquierdo del bloque de conexión izquierdo
(A).
3. Apriete los bornes roscados.En caso de que
existiesen bornes de conexión por resorte, cierre
las palancas de los bornes presionando sobre
ellas.
Pares de los bornes roscados para el bloque de
conexión izquierdo:
4. Conecte y apriete todos los cables no utilizados en el bloque de conexión derecho (C). Pares
de los bornes roscados para el bloque de conexión derecho (cables no utilizados):
Bloques de conexión grises (Weidmüller) 18 in‑lb. (2 Nm)
Bloques de conexión verdes (Phoenix) 22 in‑lb. (2.5 Nm)
No extraiga el cable en el bloque de conexión izquierdo que está marcado con
0 V (B).
Este debe estar siempre conectado en el lado derecho del bloque de conexión izquierdo.
Bloques de conexión grises (Weidmüller) 11 in‑lb. (2 Nm)
Bloques de conexión verdes (Phoenix) 15 in‑lb. (1.7 Nm)
Si el Sunny Boy está configurado con un
tensión de entrada incorrecta, en la pantalla
aparecerá el siguiente mensaje de error:
• Compruebe que la configuración de la tensión de CA es la correcta.
Disturbance
XFMR
