Fundamentos 16.1
16
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
549
Resultados de medición en parámetros Q
Los resultados de medición del ciclo de palpación correspondientes
se guardan por el TNC en los parámetros Q globales Q150 a Q160.
Las desviaciones del valor nominal están memorizadas en los
parámetros Q161 a Q166. Deberá tenerse en cuenta la tabla de
los parámetros de resultados, que aparece en cada descripción del
ciclo.

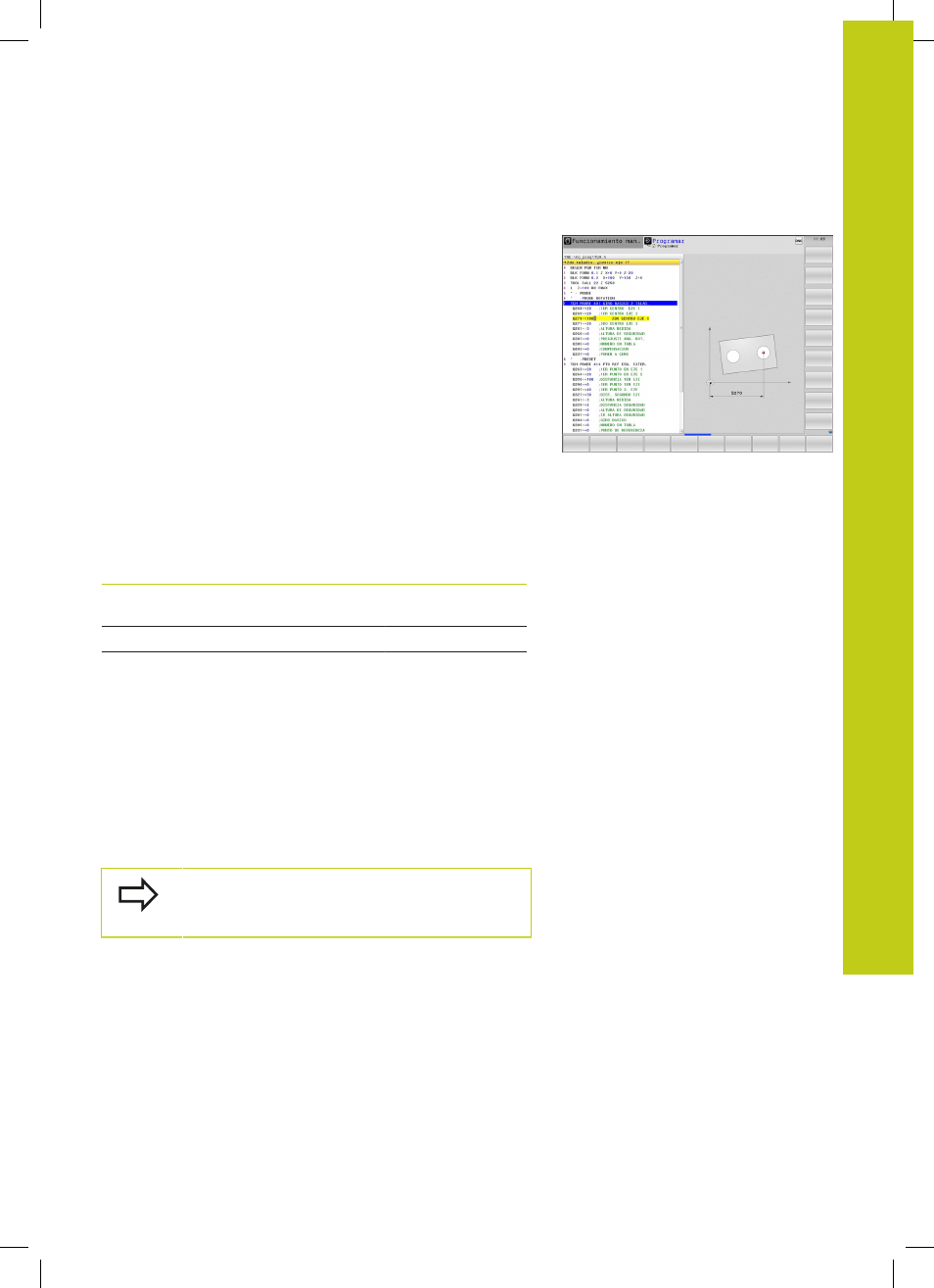

Además el TNC visualiza en la figura auxiliar de la definición del
ciclo correspondiente, los parámetros con los resultados (véase fig.
arriba dcha.). Con esto el parámetro de resultado resaltado atrás en
claro pertenece al parámetro de introducción correspondiente.
Estado de la medición
En algunos ciclos, mediante los parámetros Q globalmente activos
Q180 a Q182, se puede consultar el estado de la medición
Estado de la medición
Valor del
parámetro
Los valores de medida se encuentran
dentro de la tolerancia
Q180 = 1
Se precisa mecanizar de nuevo
Q181 = 1
Rechazada
Q182 = 1
En cuanto uno de los valores de la medición está fuera de la
tolerancia, el TNC fija la marca de mecanizado posterior o de
rechazo. Para determinar qué resultado de medida se encuentra
fuera de la tolerancia, tener en cuenta el protocolo de medición,
o comprobar los resultados de medida correspondientes (Q150 a
Q160) en sus valores límite.
En el ciclo 427 el TNC parte de forma estándar, de que se mide
una cota exterior (isla). Mediante la correspondiente selección de la
cota más alta y la más pequeña en combinación con la dirección de
palpación puede corregirse, sin embargo, el estado de la medición.
El TNC fija las marcas de estados incluso cuando
no se introduce ninguna tolerancia o cota máxima/
mínima.
Vigilancia de la tolerancia
En la mayoría de los ciclos para la comprobación de piezas el TNC
puede realizar una supervisión de la tolerancia. Para ello deberán
definirse los valores límite precisos en la definición del ciclo. Si no
se quiere realizar ninguna vigilancia de tolerancia, introducir este
parámetro con 0 (= valor por defecto)
