Ciclos: Tornear

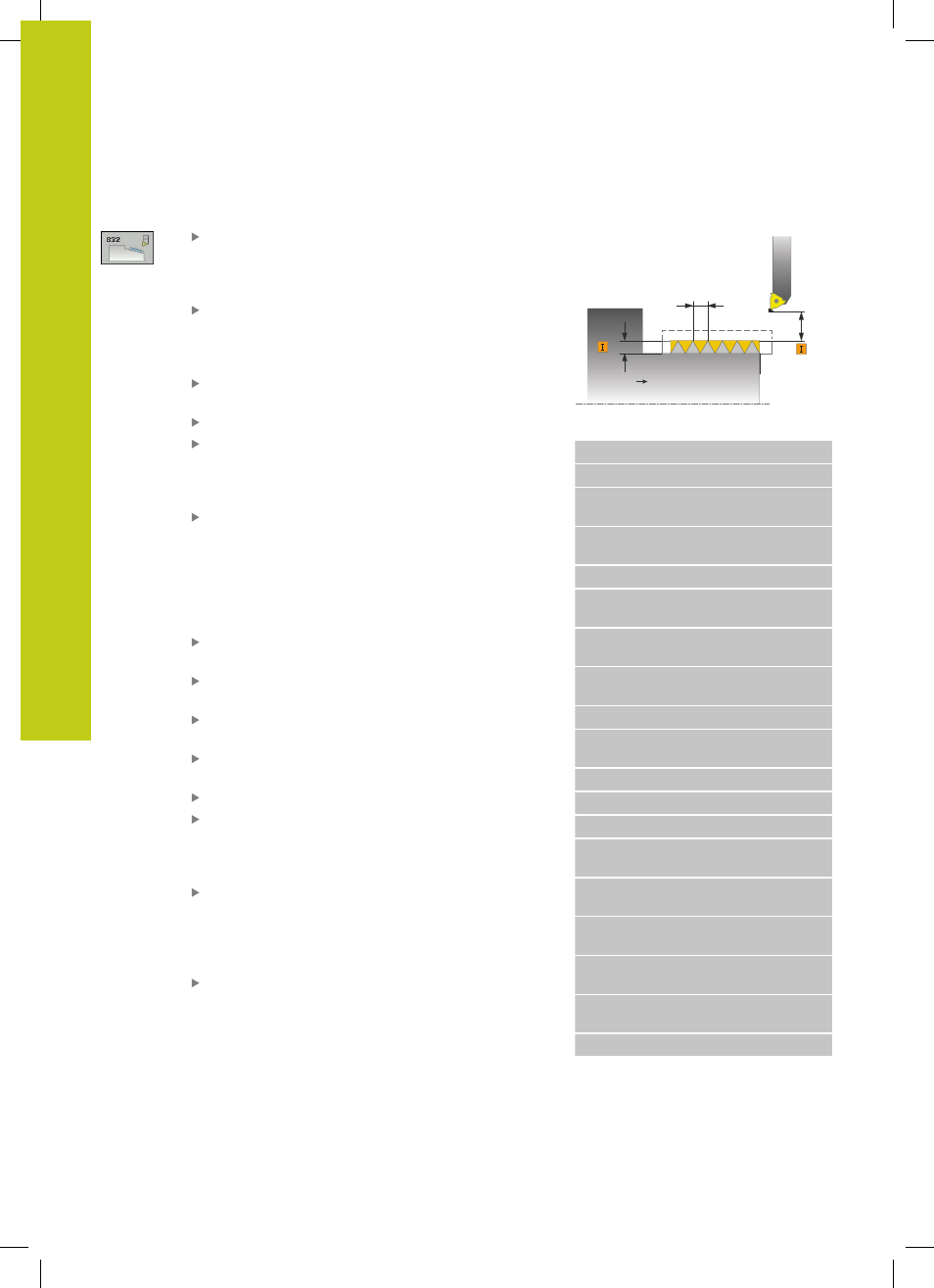

12.29 ROSCA AMPLIADO (Ciclo 832, DIN/ISO: G832)
12
434
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Parámetros de ciclo
Posición de la rosca Q471: Fijar la posición de la
rosca:
0 : Rosca exterior
1 : Rosca interior
Orientación de la rosca Q461: Fijar la dirección del
paso de rosca:
0 : Longitudinal (paralela al eje giratorio)
1 : Transversal (perpendicular al eje giratorio)
Distancia de seguridad Q460: distancia de
seguridad vertical al paso de rosca.
Paso de rosca Q472: paso de la rosca
Profundidad de rosca Q473 (incremental):
Profundidad de la rosca. Con introducción 0, el
control supone la profundidad a base del paso para
una rosca métrica.
Tipo de acotado cono Q464: Fijar el tipo de acotado
del contorno del cono:
0 : Mediante punto inicial y punto final
1 : Mediante punto final, inicial X y ángulo del cono
2 : Mediante punto final, inicial Z y ángulo del cono
3 : Mediante punto inicial, final X y ángulo del cono
4 : Mediante punto inicial, final Z y ángulo del cono
Diámetro inicio de contorno Q491: coordenada X
del punto inicial de contorno (valor de diámetro)
Z inicio de contorno Q492: coordenada Z del punto
inicial
Diámetro de final de contorno Q493: coordenada
X del punto final (valor de diámetro)
Z final de contorno Q494: coordenada Z del punto
final
Ángulo de cono Q469: ángulo de cono del contorno
Fin de rosca Q474 (incremental): Longitud de la
distancia en la que al final de la rosca se realiza una
elevación desde la posición de aproximación actual
al diámetro de rosca Q460.
Distancia de arranque Q465 (incremental):
Longitud de distancia en dirección del paso en la
que se aceleran los ejes de avance a la velocidad
necesaria. La distancia de arranque se encuentra
fuera del contorno de rosca definido.
Distancia de rebosamiento Q466: Longitud
de distancia en dirección del paso en la que se
desaceleran los ejes de avance. La distancia de
rebosamiento se encuentra dentro del contorno de
rosca definido.
Q460
Q472
Q473
=0 ISO 1502
Frases NC
11 CYCL DEF 832 ROSCADO AMPLIADO
Q471=+0 ;POSICIÓN DE ROSCA
Q461=+0 ;ORIENTACIÓN DE
ROSCA
Q460=+2 ;DISTANCIA DE
SEGURIDAD
Q472=+2 ;PASO DE ROSCA
Q473=+0 ;PROFUNDIDAD DEL
FILETE
Q464=+0 ;TIPO DE ACOTADO
CONO
Q491=+100 ;DIÁMETRO INICIO
CONTORNO
Q492=+0 ;INICIO CONTORNO Z
Q493=+110 ;DIÁMETRO FINAL DE
CONTORNO
Q494=-35 ;FINAL DE CONTORNO Z
Q469=+0 ;ÁNGULO DE CONO
Q474=+0 ;FIN DE ROSCA
Q465=+4 ;DISTANCIA DE
ARRANQUE
Q466=+4 ;DISTANCIA DE
REBOSAMIENTO
Q463=+0.5 ;MÁX. PROFUNDIDAD
DE CORTE
Q467=+30 ;ÁNGULO DE
APROXIMACIÓN
Q468=+0 ;TIPO DE
APROXIMACIÓN
Q470=+0 ;ÁNGULO INICIAL
