HEIDENHAIN TNC 640 (34059x-05) Cycle programming Manual del usuario
Página 446
Ciclos: Tornear
12.31 RUEDA DENTADA FRESADO POR GENERACIÓN (Ciclo 880, DIN/
ISO: G880)
12
446
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

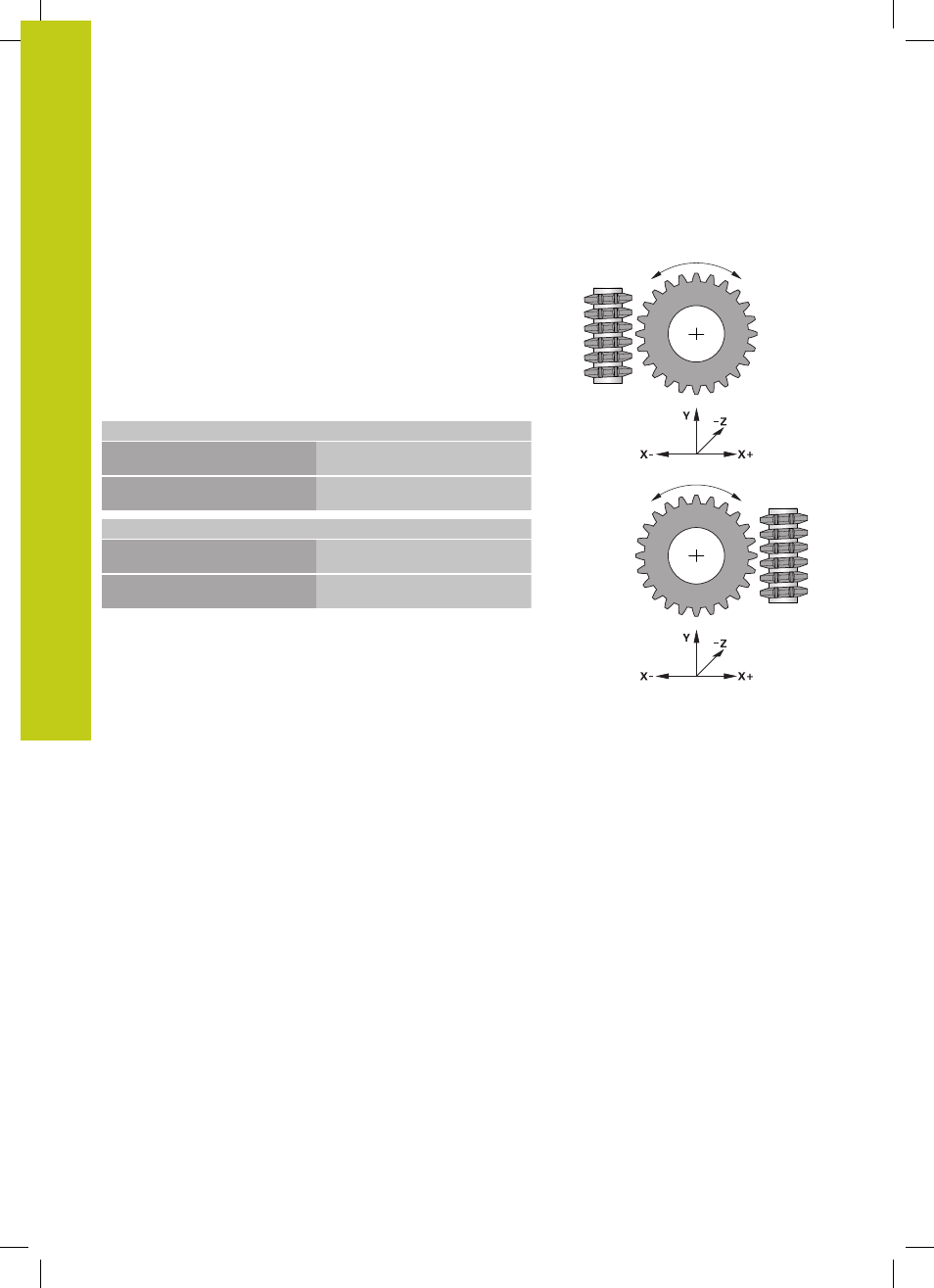

Sentido de giro en función de la cara de mecanizado
(Q550)
Determinar el sentido de giro de la mesa:
1
¿Qué herramienta? ¿(corte a la derecha/corte a la
izquierda)?
2
¿Qué cara de mecanizado? X+ (Q550=0) / X- (Q550=1)
3
Obtener el sentido de giro de la mesa en una de las 2
tablas.
Seleccionar para ello la tabla con el sentido de giro
aplicable de la herramienta (
corte a la derecha/corte a la
izquierda
). Leer en esta tabla el sentido de giro de la mesa para
la cara de mecanizado en cuestión
X+ (Q550=0) / X- (Q550=1).
Herramienta: corte a la derecha M3
Cara de mecanizado
X+ (Q550=0)
Sentido de giro de la mesa:
en el sentido horario (M303)
Cara de mecanizado
X- (Q550=1)
Sentido de giro de la mesa:
en el sentido antihorario (M304)
Herramienta: corte a la derecha M4
Cara de mecanizado
X+ (Q550=0)
Sentido de giro de la mesa:
en el sentido antihorario (M304)
Cara de mecanizado
X- (Q550=1)
Sentido de giro de la mesa:
en el sentido horario (M303)
(M303)
(M304)
(M303)
(M304)
